描述

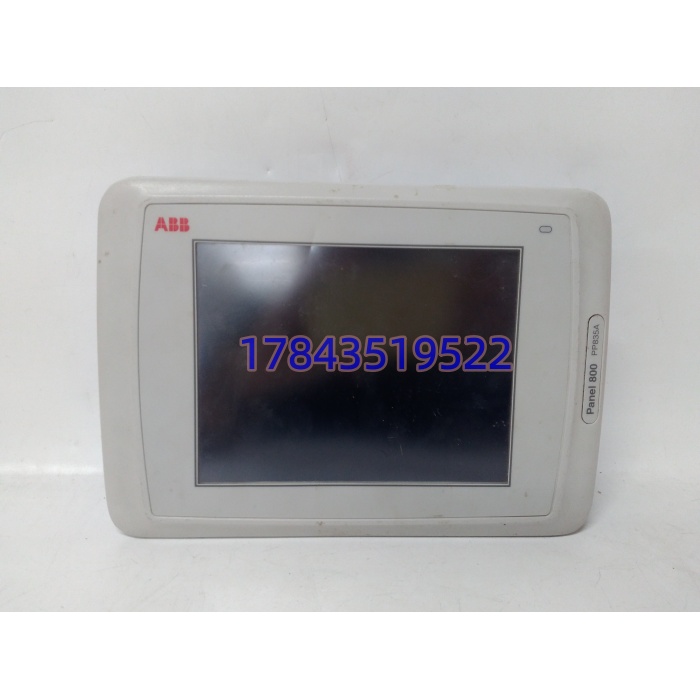

产品详情
· 型号：PP835A（3BSE042234R2）
· 品牌：ABB
· 系列：Panel 800（Standard Touch Panel）
技术参数

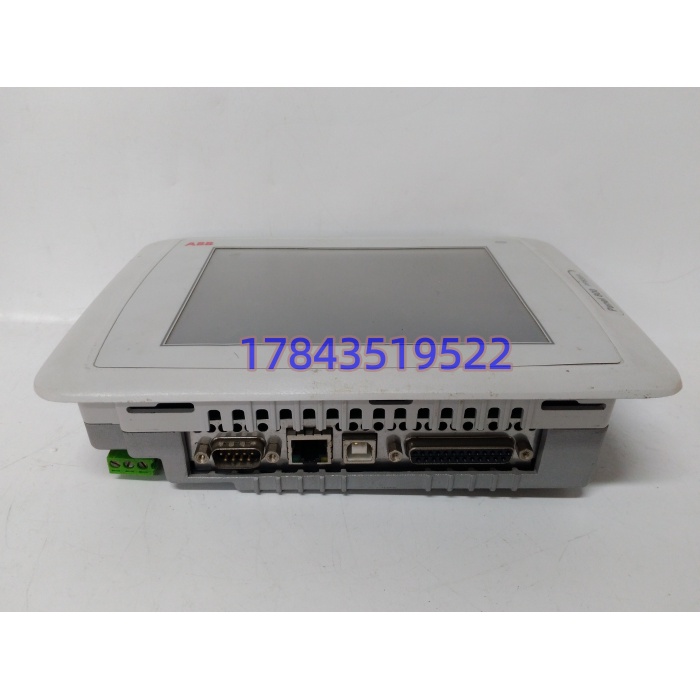

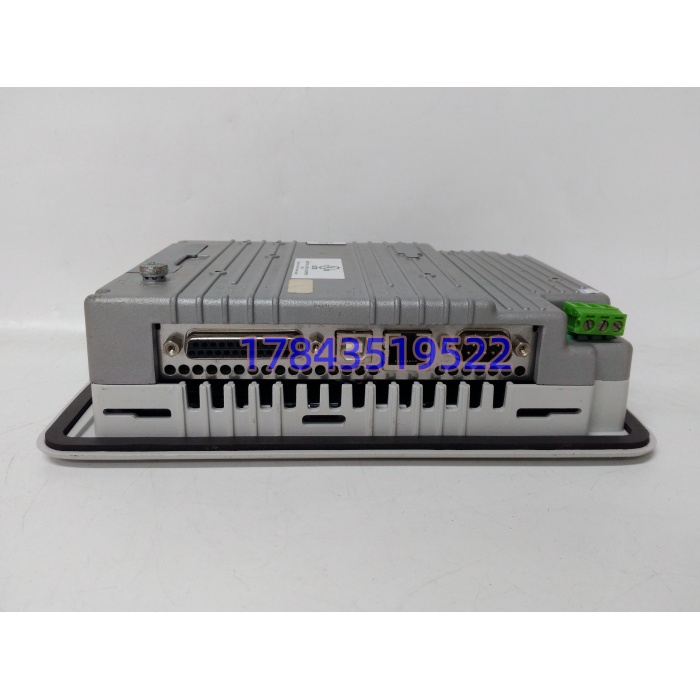

| 参数项 | 典型值 / 说明 |
|---|---|
| 屏幕 | 6.5″ TFT 彩色 LCD，640×480 (VGA)，LED 背光 |
| 触摸类型 | 电阻式模拟屏（支持戴棉/乳胶手套点按，不支持电容多点） |
| 处理器/内存 | 400 MHz RISC（部分后期批 800 MHz ARM A9）；128 MB RAM + 128 MB Flash（以机身标签为准） |
| 通信接口 | 1× 10/100 Mbit 以太网 RJ45；1× RS-232 DB9；1× RS-485/422；1× USB 2.0 Host |
| 支持协议 | Modbus TCP/RTU、EtherNet/IP（驱动级）、ABB AC800M/800xA/Freelance 原生驱动 |
| 供电 | 24 VDC（18–32 VDC 允许），典型功耗约 5 W（<0.25 A @ 24V） |
| 防护等级 | 前面板 IP65，后部 IP20（机柜内） |
| 工作温度 | 0°C 至 +50°C（多数库存件标称）；部分后期批 -20°C 至 +60°C |
| 安装形态 | 柜门面板嵌入式，开孔 188×127 mm，配夹紧件后装 |
| 外形尺寸 | 约 202×187×45 mm（正面框），净深约 45–50 mm |
| 组态软件 | Panel Builder 800 V5.x / V6.x（R2 硬件建议 ≥ V5.1） |
| 项目容量 | 标准型：1000 通信标签 / 400 报警 / 60 画面 / 50 历史记录（V6 标准档） |
| 认证 | CE、UL 508、符合 EN 61000-6-2/6-4 EMC |
| 重量 | 约 0.6–0.8 kg（不含包装） |
产品介绍
操作工半夜盯酸洗线，画面卡住点不动——十次有六次不是 PLC 死了，是柜门那块老 HMI 背光衰减到看不清或触摸层划痕漏电。PP835A（3BSE042234R2）就是 ABB 给 Panel 800 系留的 6.5 寸标准电阻触屏，干的事很单纯：挂以太网或串口把 AC800M 的变量拉出来画流程图、弹报警、改设定值。它不跑控制逻辑，CPU 崩了它跟着灰，但 PLC 正常时它就是现场最前端的那扇窗。
选 PP835A 而不是上 PP836A（10.4 寸）或第三方 7 寸屏，账面上省的是开孔——老柜门 188×127 mm 的洞，换大屏得扩孔重喷漆，纸面改图半小时、现场动火一天。PP835A 的电阻屏在戴手套的配电间里比电容屏靠谱得多，油手套点上去不漂移。现场实测发现，某水厂把老 PP835（无 A 后缀初版）换成 PP835A R2，Panel Builder 工程文件 V5.1 直接打开 Re-download，变量地址一个没改，唯一动的是屏保超时和触摸校准。严格来说 R2 和初版 R1 硬件兼容，但极老 Panel Builder V4.x 工程若锁了硬件 ID，强刷 R2 会报 ID 不匹配——这种老项目全国没几个了，碰到了再单独处理。
替换与升级建议
- 直接替换：PP835A (3BSE042234R2) ↔ PP835 (3BSE042234R1)（同 6.5″ 同开孔 188×127，R2 是 R1 的后期修订，Panel Builder ≥ V5.1 直接下装原项目；零改线零扩孔）
- 直接替换（同尺寸升级）： ↔ PP815A（PP815A 是 3.5″ 小屏不对等，此处更正：同尺寸触屏升档应选 PP825A 5.7″ 非同孔）；正确同系： 位置上想保留 6.5″ 触屏则只能选 本身，PP836A 是 10.4″ 必须改开孔
- 软件兼容（需改配置）： → PP836A (3BSE042245R2)（屏幕从 6.5″ 升 10.4″，开孔 188×127 变 266×175，必须扩孔或加衬板；Panel Builder 项目需重设画面分辨率 640×480→800×600，变量映射不变，工作量约 0.5–1 人日）
- 硬件不兼容： → PP826A（PP826A 是 5.7″ 按键+触屏混合、开孔 192×177，物理装不进 188×127 孔）； → PM864AK01（后者是 AC800M CPU 不是 HMI，电商串词别信）
- 常见选型误区：搜””会撞出把 10.4″ 的 PP836/PP836A 也写成” 10.4寸”的商家（张冠李戴，见部分 MRO 站错误页）。真 永远是 6.5″ 640×480、开孔 188×127，采购单必须写清”6.5寸 188×127 开孔”四要素，否则供应商发大屏你柜门装不上。
