描述
产品详情

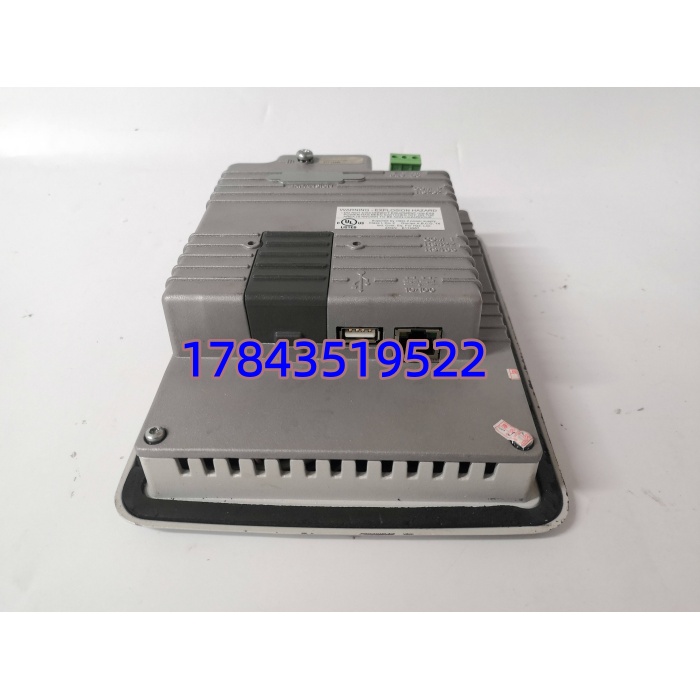

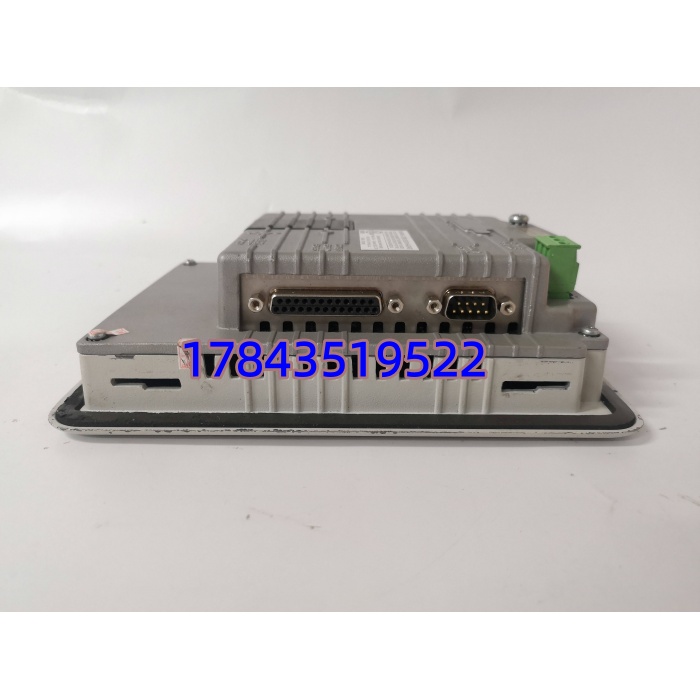

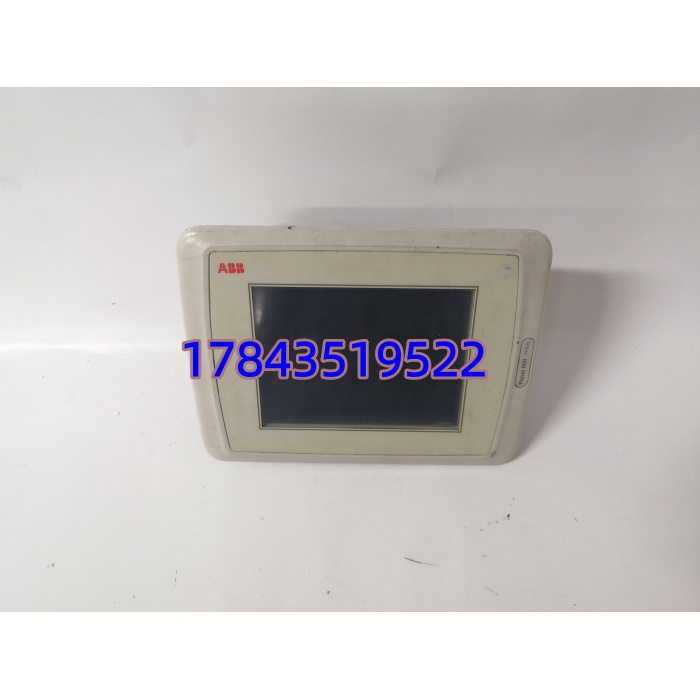

· 型号：PP825 3BSE042240R1
· 品牌：ABB
· 系列：AC 800M / S800 I/O Operator Panels — PP825 Control Panel with Touch
规格参数
- 产品型号：PP825
- 订货号：3BSE042240R1（含标准 PP825 面板单元，不含安装套件/电缆，需另订）
- 显示屏：5.7英寸 TFT LCD，QVGA 320×240像素，256色（部分文献标 16级灰度+彩色 TFT）
- 触控类型：模拟电阻式触摸屏
- 功能键：36个用户自定义软键（F1–F36，分区域显示于屏幕下方提示行），8个系统键（含 ESC/ENTER/方向）
- 背光：CCFL 或 LED 背光（依生产批次），典型寿命 25,000～50,000h
- 通讯接口：与 AC 800M CPU（PM861/PM864/PM865 等）经专用 Control Panel 总线（串行 RS-485 差分，通过 CPx cable 连 CPU 前口或 CI854A 的 Panel 口），最长推荐 ≤15m
- 固件：预装 Windows CE based Panel Runtime（与 Control Builder M / 800xA Plant Management 兼容），部分新版需 PP825A 固件——老 PP825 与 PM8x 兼容，PM9x 建议 PP836/PP877
- 供电：24V DC ±10%（通过连接电缆由 CPU 或外部 PS 供，典型功耗≈8W）
- 安装方式：柜门开孔安装（需 PP825MK Mounting Kit — 门开孔≈176×224mm 依手册），前面板 IP65，后壳 IP20
- 前面板尺寸：约 226×178mm（W×H），安装深度背壳≈55mm（不含缆线接头）
- 运行温度：0～+50℃（运行，面板），-20～+60℃（存储），5%～85% RH 无凝露
- 认证：CE / cULus / DNV（部分批次船级社认证）/ RoHS
- 配套件：连接电缆（如 TK212A 或 3BSE018221R1 等长1.5/3/5/10m）、安装框 PP825MK、接地片
- 兼容系统：AC 800M (PM8x series)、Freelance 800F (with appropriate interface)、S800 I/O standalone mode（有限功能）
产品介绍
PP825 是 ABB AC 800M 系统的就地操作面板——5.7寸彩触屏加36个可定义功能键，主要给现场调试员或机旁操作工看变量、改 SV 设定值、切自动/手动，不必开笔记本电脑连 800xA。它通过专用串行电缆（非 Ethernet）直连 PM8xx CPU 前面板口或 CI854A 的 Panel 口，即插即显（需在 Control Builder M 里分配 Panel 资源并下装画面页）。新系统 ABB 推 PP836/PP877（更大屏、以太网），但老线大量 仍在役。
坦白说这东西故障点通常是背光 CCFL 老化（屏暗/不亮）或触控膜划伤导致坐标偏移，排线受潮氧化也会通讯掉链报”Panel Not Found”。市面基本拆机/NOS，买时要求卖家通电显示 ABB Logo 并能进 Key Test 页，背光均匀无暗斑。有一点要注意： 连 PM9x（如 PM902/PM903）兼容性有限，官方推荐 PP836——若你 CPU 是 PM8x 系列放心用，PM9x 先核对 800xA 版本支持列表。
应用场景与行业案例
痛点切入
某电厂化水 ABB AC 800M 控制柜，柜门 屏突暗——重启无显示，量 24V 供电正常，确认背光板 CCFL 老化断路。原设计柜旁操作靠这块屏改加药泵 SV，没它只能手提笔记本进现场。库房有拆机 （同 3BSE042240R1），断电拆旧屏（记电缆朝向——有防呆缺口但别硬掰），新屏装回、拧安装夹、上电自动 Boot 出原下载的画面页（存 CPU 里），不需重下装。老师傅说：这种老 背光迟早坏，以后每五年预防性更换一次。
典型场景
- 化工/水处理 — 现场控制柜柜门安装，就地监视 pH/液位 AI 并微调加药泵 AO 设定，减少中控室往返
- 建材/冶金辅助 — 窑头除尘控制室旁操作， 显示关键故障代码及 I/O 强制状态辅助调试
- 食品/制药批次 — 单机设备旁操作（清洗/灭菌阶段参数微调），配合 S800 standalone I/O
- 海上平台/船舶 — DNV 认证版本 用于机舱监控柜门，耐盐雾 IP65 前板
真实案例
华南某食品厂杀菌釜 ABB AC 800M（PM861A）控制柜，柜门 触摸屏纵向三分之一区域无响应——使用十二年电阻膜磨损。原厂建议升级 PP836（需改开孔及电缆），但柜门已切割且客户不想动机械。找同型号拆机 （3BSE042240R1），断电拔出旧屏保留安装框，新屏装入、接原 TK212A 3m 电缆，上电自动加载画面，做触控四点校准（在 Control Panel Setup 页），恢复正常。主管感慨：备一块测好的老款 比等 PP836 改孔省两天停机。
