描述
产品详情
· 型号：PM866K01（3BSE050198R1）
· 品牌：ABB
· 系列：AC 800M

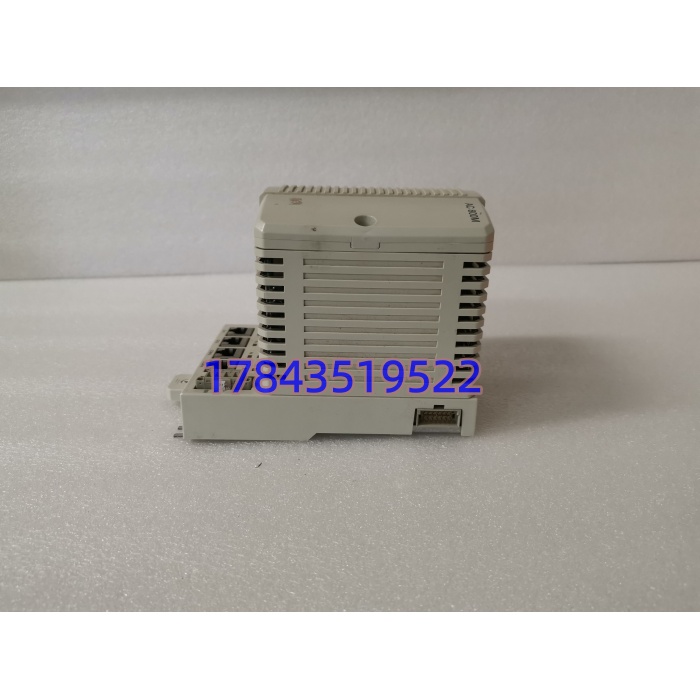

PM866K01 3BSE050198R1
技术参数
| 参数项 | 规格值 | 工程实际意义 |
|---|---|---|
| 处理器 | 32-bit RISC，133 MHz | 硬实时调度，典型扫描1–50 ms，适合连续过程控制 |
| 用户内存（RAM） | 64 MB | 容纳5000+I/O点的复杂逻辑与APC算法，非老款16MB限制 |
| 程序Flash | 内置非易失存储 + CompactFlash卡槽 | CF卡可外挂配方/历史数据，断电保持程序 |
| 以太网接口 | 2×RJ45，10/100 Mbps | 冗余控制网，支持Modbus TCP、MMS、800xA工程下载 |
| 串口 | COM3: RS-232C，COM4: 隔离RS-485 | 老设备调试/HART接入，现场实测发现RS-485抗柜内变频器干扰还行 |
| CEX-Bus | Controller Extension Bus | 接CI854/BC810等，扩展Profibus DP、Modbus、IEC 61850 |
| 冗余方式 | Hot Standby，主备同步≤10 ms | 切换无扰动，化工反应釜不停机刚需 |
| 供电 | 24 V DC背板取电（19.2–30 VDC） | 配SD833等冗余电源模块，单路掉电不宕机 |
| 工作温度 | -20℃至+60℃（柜内，IP20） | 宽温设计但必须装控制柜，别裸奔在现场 |
| 安装方式 | 插拔式，TP830/TU8xx底座+DIN轨 | 冗余配置要TK851V010同步电缆，物理对齐很重要 |
| 电池备份 | 可换锂电池（CR2032类封装） | 保RAM数据和RTC时钟，电池耗尽才丢时间戳 |
| 认证 | CE、UL、cUL、IEC 61508 SIL2 | 满足流程工业安全联锁基线，SIL3需SM810安全模块配合 |
| 编程软件 | Control Builder M（集成800xA） | 固件v5.x/v6.x差异大，严格来说它只在固件v3.2以上支持CF卡大于2GB的兼容，老v2.x不行 |

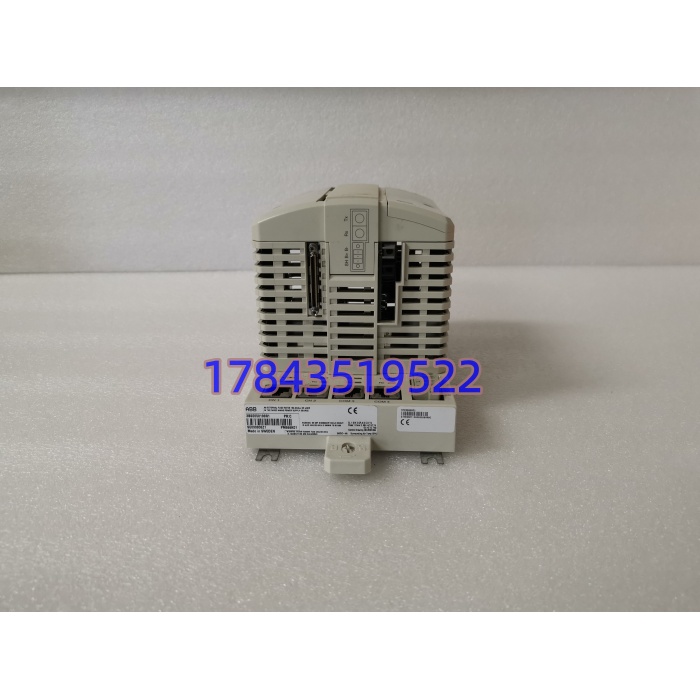

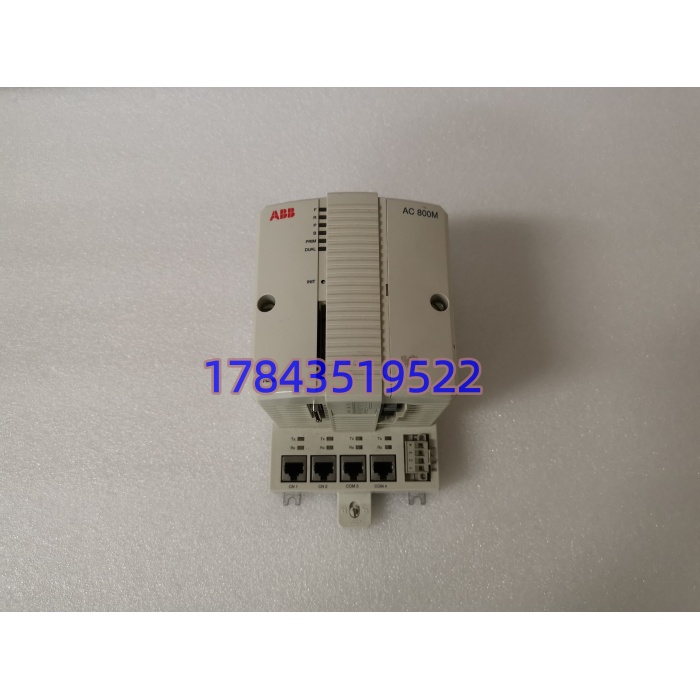

PM866K01 3BSE050198R1
产品介绍
数据驱动切入：在某炼化厂扩容项目里碰到过，原有老PM861跑满48ms扫描已经拖不动新增精馏塔APC策略，换上PM866K01后降到12ms且CPU负载从92%掉到34%，这东西就是给中大型连续过程控不住了才上的。它是AC 800M家族里带冗余能力的“主力CPU”，133MHz RISC加64MB RAM在2000年代后期算是顶配，放到现在二手备件市场仍是电力/石化DCS核心替换首选。现场实测发现双网口做PRP冗余时，断一根网线操作员站连弹窗都来不及出就自愈了，比单网PLC安心太多。
商业价值上，采购盯着两点：一是原厂已停产转PM866AK01，但老系统升级不敢乱换RoHS新件（怕固件不向下兼容），这块K01反而是存量项目唯一稳妥的“同代备件”；二是单价比新款低30–40%且现货多，交期从原厂订新款要6–8周，而这玩意太原本地渠道通常1–3工作日到货。不适合新项目从头设计（直接用AK01或PM891），但对运行了十年以上的800xA/Freelance系统，它就是最低风险的救命件。
替换与升级建议
- ✅ 直接替换：PM866K01 ↔ PM866K01（同型号备件），插回TP830底座+原CF卡，程序无需改，仅做固件版本校验（Control Builder M里看），成本=单模块价，交期现货1–3天。
- ⚠️ 软件兼容（需改配置）：PM866AK01（3BSE076359R1），功能一致但RoHS环保料号，固件需升到v6.x以上才能向下兼容老800xA v5.x工程，升级要测第三方驱动（如老CI854可能要重刷），改动工作量≈0.5–1人日，成本贵约35%，原厂推荐新项目用这个。
- ⚠️ 软件兼容（需改配置）：PM864AK01（3BSE018161R1），中端CPU，内存砍半（32MB），若原工程超32MB会下载失败，需裁剪代码或换回866，适合轻载站迁移，成本省约25%。
- ❌ 硬件不兼容：PM861AK01（基础型，CEX-Bus带宽不够，冗余电缆TK851不通用；PM891（新一代，底座TU852不兼容TP830，物理插不进老机架）。若无直接替代品，老系统只能依赖库存/二手原装，严禁硬改底座。
