描述
产品详情

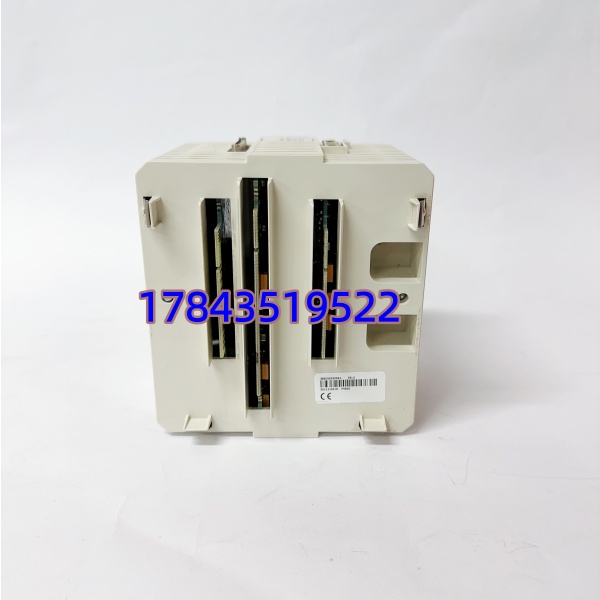

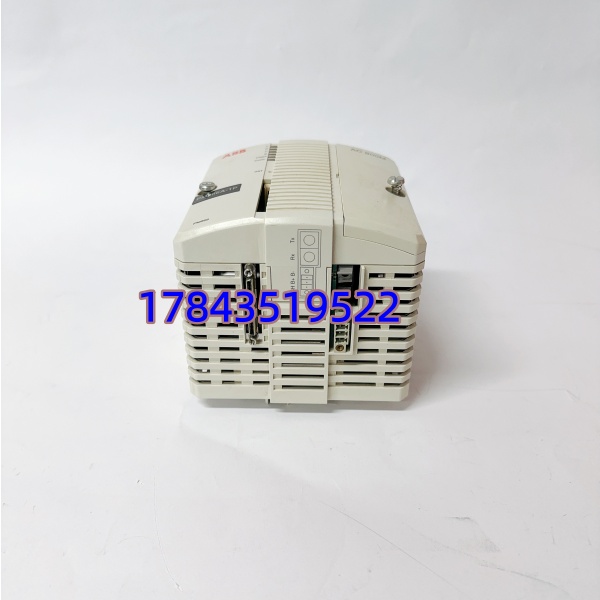

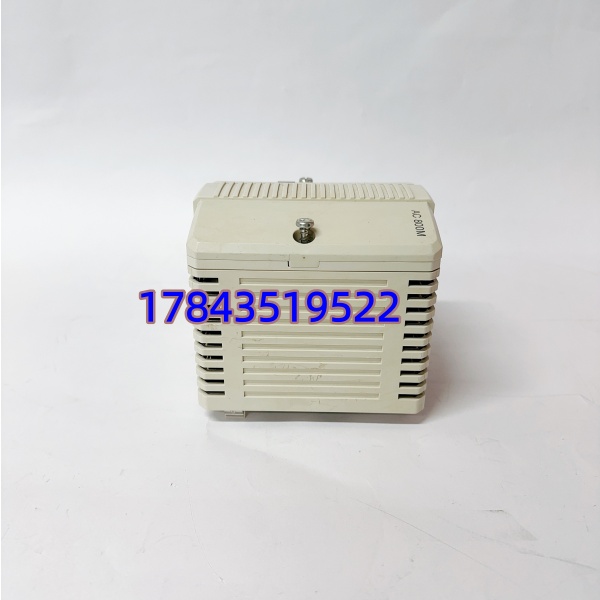

· 型号：PM866（完整订货 3BSE050200R1；PM866A 写 3BSE050200R1 亦属同代 A 版，固件略新，向下兼容）
· 品牌：ABB
· 系列：AC 800M Controller Family — System 800xA / Compact Control Builder M
规格参数
- 完整物料号：3BSE050200R1（PM866 Base Unit）；PM866A 为 3BSE050200R1 同号或标 3BSE050201R1 Kit 含 TP830——采购核对旧板标签含 PM866 / PM866A 及 3BSE050200R1
- 适用底板：TP830（单 CPU 底板）或 TP831（冗余双 CPU 底板，配两套 PM866 + TB807 光纤同步电缆）；不可用于老 PM856/PM861 专属底板混插
- 处理器：IBM PowerPC 405 @ 450 MHz，32-bit RISC，硬件浮点单元
- 用户内存（RAM）：64 MB SDRAM（用于 Control Builder M 下装的应用、I/O 映像、顺序表、数据记录缓存）
- 非易失存储（Flash）：32 MB 板载 Flash 存固件 + 最近一次下装应用副本 + 诊断日志
- 最大应用容量：典型支持 > 1000 个功能块 / 约 3000 个 IEC 61131-3网络节点引用（依实际逻辑复杂度）
- 扫描周期：可组态 100 ms / 200 ms / 500 ms / 1 s … 多任务分割（最快连续任务可设 10 ms 但受 I/O 刷新限制）
- 控制网络接口：2 × 10/100Base-TX RJ45（CN1/CN2，Primary & Secondary Control Network），Auto-MDIX，支持冗余网络切换
- 服务口：1 × RJ45（Service Port，固定 169.254.x.x 直连笔记本做初始配置/固件升级）
- 前面板指示：RUN（绿—运行）、ERR（红—故障）、STAT（黄—状态/活动）、I/O / CNx ACT/LINK
- 冗余支持：支持 1:1 热备（主/备 PM866 经 TB807 光纤电缆同步，切换时间 < 100 ms 无过程扰动，需 TP831 冗余底板）
- 供电：由 AC800M 底板经背板 +24 VDC 供给（允许 19.2–30 VDC），典型功耗 ≤ 8 W（PM866A 略高）
- 看dog：内部硬件看狗 + 软件心跳监测，超时可复位或报 Fault
- 编程软件：Control Builder M（集成于 System 800xA Engineering），支持 LD/FBD/ST/SFC/CFC，符合 IEC 61131-3
- 电池：无用户电池——应用存 Flash，保持寄存器靠 NVRAM（部分 %R 需电池选配但 PM866 架构多靠 NVRAM + Flash，断电不丢失需确认项目属性）
- 安装：插入 TP830/TP831 底板 CPU 槽（最左），单槽宽，旋转锁紧手柄
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 认证：CE、cULus、DNV（海事可选）、IEC 61508SIL 2（需整体系统评估及 SIL 认证包）
- 配套：TP830/TP831 底板、TB807 冗余同步光纤缆（冗余配置）、TK807F 编程电缆（早期 RS-232 服务口转 DB9）、SD821/SD822 系统电源
产品介绍
（3BSE050200R1）是 ABB AC800M 平台的主力 CPU——通俗说就是 800xA / Compact 800M 控制站的”大脑”。它跑 Control Builder M 下装的 IEC 61131-3 逻辑（PID、顺控、批次、连续调节），经 Control Network 与操作员站通讯，向下通过 CI 卡（CI854A/CI867 等）或本地 S800 I/O 总线（via TB850/TB851）管理现场数据。PM866A 是同代小改版（A 版），固件通常新一个版本，硬件互换兼容。
坦白讲， 极少硬件坏——真出事多半是底板电源 SD821 挂掉、控制网络交换机断链或工程站下载了不兼容固件版（ 要求 Control Builder M 版本 ≥ 对应 Support Package）。换 CPU 最大风险不是插卡本身而是忘记备份项目——应用存 Flash 但建议每次下装后 Export Project。买备件确认旧板是 还是 PM861/PM864（外型一样但固件不同不能混用）。
应用场景与行业案例
我在现场最怕冗余对里 Active 报”CPU FAIL” ERR 常红——备机切主成功但备机也老化同批次， simplex 单 CPU 直接控制失效。这种卡十年不坏，有块冷备 10 分钟插上 Download 恢复。
典型场景：
- 火电/化工/造纸过程控制（800xA DCS）—— 冗余对跑锅炉 MCS、汽机 DEH 辅助、PID 回路与顺控，非它不可因需原生 Control Network + S800 I/O 总线协议匹配
- 海上平台/石化辅机程控（化水、输煤、除灰）——Compact 800M 单 + TP830 做独立控制，经 Modbus TCP 送上全厂 DCS
- 制药批次/食品配方线—— 跑 Batch 顺控（需 800xA Batch Option），支持 Phase Logic 与电子签名
- 老 Advant OCS 改造保留现场接线——换控制器为 AC800M + S800 I/O 或 CI854A 连老 S100 I/O，保护原有投资
真实案例：
北方某 300MW 机组 800xA 系统，秋检做冗余切换试验——Active ERR 灯常红 RUN 灭，Standby 切主但 Standby 也显黄（同批次 2009 年装，电容老化致内核电压跌落）。确认 Active 侧 板载稳压模块故障。库房有拆机测良 （3BSE050200R1，固件版匹配），断电拔出旧卡插入新卡，上电 → Control Builder M → Online → Read from Controller（确认冗余对配置未丢）→ Download Application（从最新备份 .ac800m）→ 同步冗余对，约 8 分钟恢复双冗余运行。仪控主管说：”这 CPU 十五六年不坏，按控制站每对配一块冷备，每年做一次项目全库 Export。”
