描述
产品详情

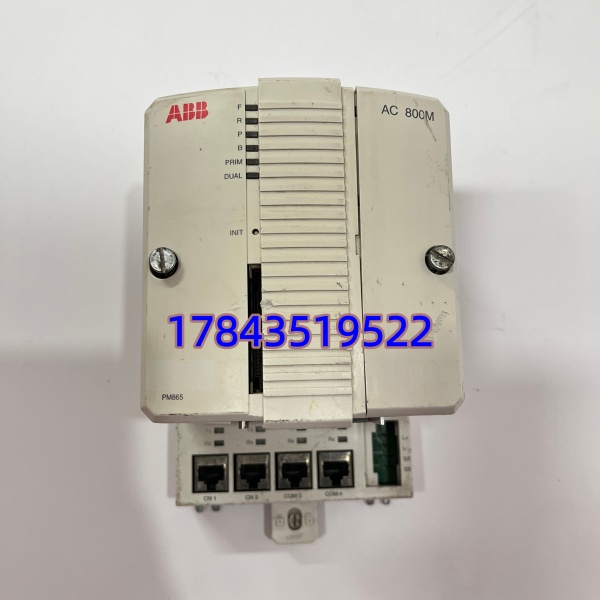

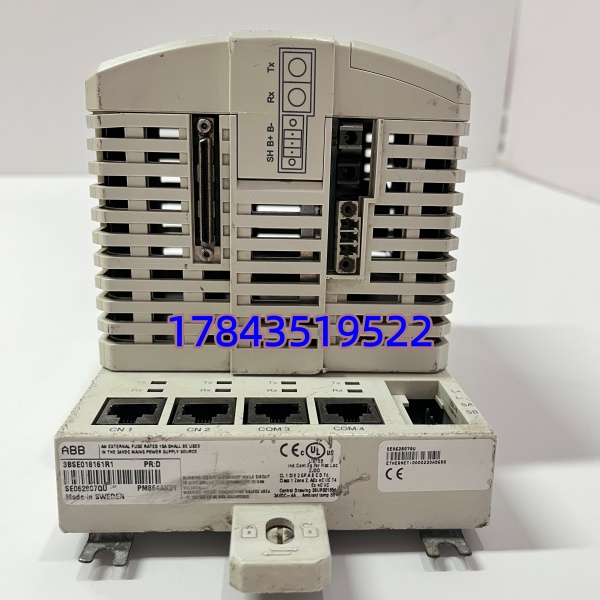

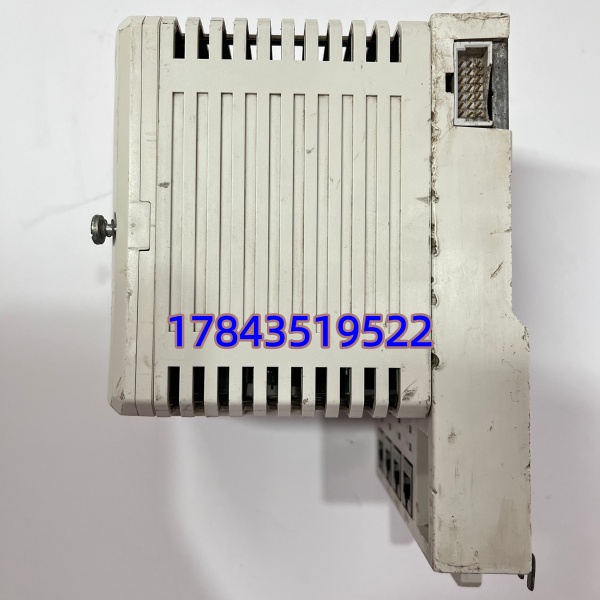

· 型号： PM865（3BSE030193R1）
· 品牌： ABB
· 系列： AC 800M — Processor Unit（需 TP830 Baseplate）
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 订货号 | 3BSE030193R1 | CPU 单体，底座 TP830 另购 |
| 处理器 | 高性能 32-bit RISC | 典型布尔运算 ≈ 0.17ms/1000条 |
| 用户内存 | 32 MB SDRAM（应用+数据） | 电池后备 RTC & SRAM |
| Flash 存储 | 8 MB（固件/应用备份） | CompactFlash 扩展槽 |
| 供电方式 | +5V / +24V DC 由 TP830 背板供给 | 典型总功耗 ≤ 15W |
| 以太网口 | 2 × RJ45（CN1/CN2） | 10/100Mbps，支持 Modbus TCP |
| 串口 | COM3(RS-232) + COM4(隔离配置口) | RJ45 形式 |
| 冗余支持 | 1:1 CPU 热备（RCU Link Cable 互联） | 无扰切换 ＜10ms |
| 编程软件 | Control Builder M / 800xA | IEC 61131-3 全语言支持 |
| 安全等级 | 可配 SM81x 达 SIL 2/3（需 HI 固件） | IEC 61508 |
| 工作温度 | 0℃ ~ +55℃ | 机柜内安装 IP20 |
| 认证 | CE / cULus / DNV（部分批次） | 符合 EMC 指令 EN 61000 |
产品介绍
化工厂 DCS 改造时最怕停机——PM865 的核心卖点是冗余。它可以和另一片同型号 PM865 通过 RCU 同步电缆做 1:1 热备，主 CPU 故障备机在 10ms 内无扰接管，操作员站甚至感觉不到切换。现场实测发现，老系统用 PM864 跑不动新版 800xA 的 Advanced Control 库时，直接升 PM865 通常不需要重写逻辑，只重设 Target 后重新下载（当然冗余对必须固件版本一致，这点后面 FAQ 会提醒）。
严格来说 PM865 本体不含底座，必须配 TP830（或 TP831 高抗震版）——别只买单 CPU 回来发现插不进旧底板（PM860/861 用 TP803 不一样）。从采购角度，这款交期在 ABB 原厂偶有波动（6–12 周），渠道有欧仓测好库存通常 24h 内发，对抢修项目是决定性优势。注意它不像 S800 I/O 模块那样随意热插拔——非冗余单机运行时拔出会停控制，务必确认操作窗口。
替换与升级建议
- ✅ 直接替换 — ABB PM864（同系列旧款）
AC 800M 架构兼容，PM865 可向下兼容运行 PM864 的工程（Control Builder M 需 V5.x+）。替换时新 CPU 需下载原应用，建议先备份 Project。若建冗余对，两片须同为 且固件版本号完全一致。
- ⚠️ 软件兼容（需确认底座/固件）— ABB PM866 / PM891
PM866/891 性能更高但同用 TP830 底座，硬件可插；若升级需评估授权、固件兼容性及 Control Builder 版本。非必要不推荐仅为”替换故障片”而升代，增加不必要改动风险。
- ❌ 硬件不兼容 — ABB AC500 (PM5xx) / S800 I/O 模块
物理尺寸、背板总线、底座完全不同。 不能插 AC500 导轨，S800 I/O（AI810 等）是靠 CEX 总线挂在 后面而非互换。
原厂未宣布 EOL 但交期不稳定，关键装置建议备 N+1 片 CPU（注意配对冗余需同批次同固件）。
常见问题解答 (FAQ)
1. 这价格含底座（TP830）吗？我旧的 TP803 能用不？
本报价通常仅 CPU 单体。 必须配 或 TP831 底座，老 PM860/861 用的 TP803 针脚定义不同，插不进——买前确认您柜内底座型号，缺底座我们可一并配。
2. 能直接换掉柜里坏的 PM864 吗？程序要改吗？
硬件插上后需在 Control Builder M 里把 Target CPU 改成 重新下载应用，逻辑通常不用改。若原系统是极老版 CBM（低于 V4.2）可能要先升级软件，不确定可发我们截图帮看。
3. 冗余对两台必须用完全一样的吗？
对。两台 订货号须一致（都是 3BSE030193R1），固件版本号三位必须完全相同（如都刷 Rev J 或 Rev K），否则同步失败。更换单台时注意先读原机固件版再匹配。
4. 可以在系统运行时热插拔更换吗？
只有在已建好的冗余配置中，可在线更换备用CPU（拔掉备机不影响过程）。单机运行或拔主 CPU 会停控制——务必申请工艺停车窗口或确认冗余完好再动手。
