产品详情

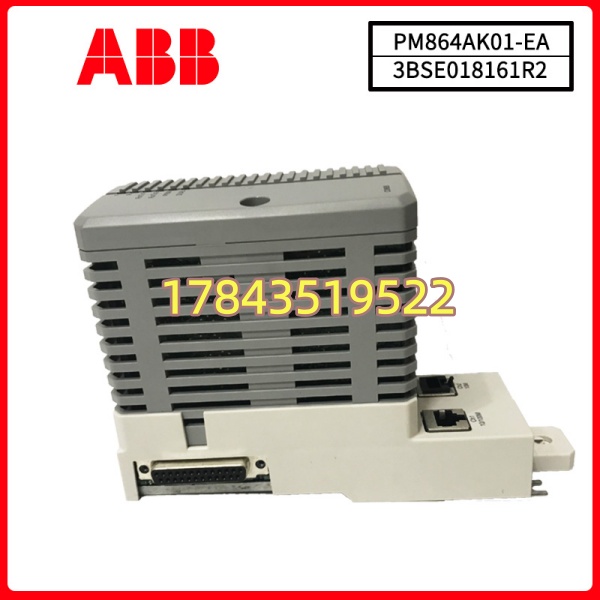

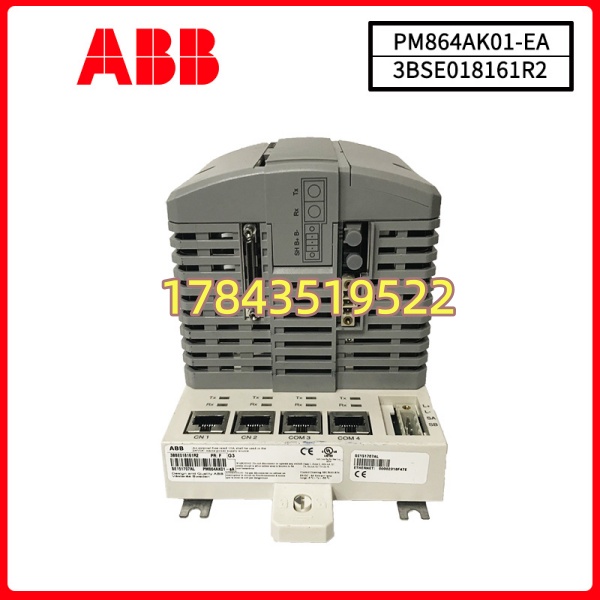

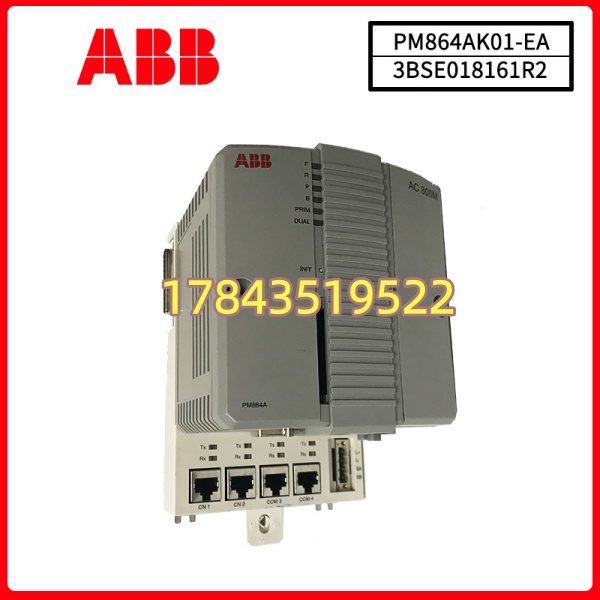

· 型号：PM864AK01（3BSE018161R2，PM864AK01-eA 同件）
· 品牌：ABB
· 系列：AC800M — Advant Controller / System 800xA
规格参数
- 产品类型：AC800M 控制器 CPU 套件（Kit），含 PM864A 模块 + TP830 底板 + 备份电池 + TB850/TB807 终端器 + 电源插头
- 订货号：3BSE018161R2（3BSE018161R1 为同 Kit 不同批次，电气兼容）
- CPU：32位 PowerPC MPC862 RISC，96MHz（早期版）/部分后期批次文档标 400MHz 需核对原厂手册，以实物 Firmware Info 为准
- 用户内存：32 MB DRAM（应用程序可用 ≈23.5 MB），电池后备 RAM 保持过程数据
- 非易失存储：内置 Flash + 外置 CompactFlash 卡槽（CF Type I/II），用于程序/数据归档
- 实时时钟：内置，3.6V 锂电池备份（典型寿命 5～10 年，件号 4943013-6 需定期更换）
- 以太网接口：2× RJ45 10/100Base-TX，独立 MAC，支持 RNRP 冗余环网、MMS、Modbus TCP
- 串行口：COM3（RJ45 RS-232，用于 PG 连接/配置）、COM4（RJ45 RS-232/485 可组态）
- CEX 扩展总线：通过 TP830 底板 CEX 插槽可扩展 CI854/CI861/CI867 等通信模块
- ModuleBus：通过 TP830 连接本地 S800 I/O 单元（最大 12 单元单机架，可光纤扩展）
- I/O 容量：单 CPU 最大 96 个 S800 I/O 模块；冗余配置最大 84 个；总 I/O 点理论上 65536（需核对实际扫描周期）
- 冗余支持：1:1 CPU 热备（需第二块 PM864AK01 + SM801 同步模块 + 冗余电源），切换时间 <10ms（无扰）
- 供电：由 AC800M 机架电源模块（PS802/PS851 等）提供 24V DC 背板供电，典型功耗 6.9～11.4W
- 编程标准：IEC 61131-3（LD/FBD/ST/SFC/IL），组态工具 Control Builder M / 800xA
- 工作环境：0～+55℃（运行），-40～+70℃（存储），5～95% RH 无凝露，IP20
- 安装：35mm DIN 导轨（TP830 固定），尺寸模块 ≈196×119×135mm（含底板），重 ≈1.2kg
- 认证：CE、cULus、GOST-R（以铭牌为准）
产品介绍
PM864AK01 是 ABB AC800M 家族的中高端过程控制器，比 PM861 内存大（32MB vs 16MB）、比 PM866 便宜且仍广泛见于存量 800xA 装置。它跑 Control Builder M 编译的工程，负责周期扫描 S800 I/O、执行 PID/顺控/批次逻辑、通过以太网或 CEX 扩展模块跟第三方设备（变频器、智能仪表、Profibus DP 从站）对话。Kit 版 AK01 含 TP830 底板、电池和终端器——买裸 CPU（PM864A 单模块 3BSE018162R1）没底板是用不了的，这一点采购最容易搞错。
坦白讲，AC800M PM864 已进入生命周期末期/停产状态，原厂新机基本订不到，现在流通的全是 NOS（库存新品）或拆机测过件。PM864AK01 与 PM866AK01 底板 TP830 通用但 CPU 不互换——PM866 固件工程不能直接下到 PM864，需重新编译（部分项目可自动转换但建议验证）。有一点要注意：二手拆机 CPU 内可能残留旧工程及 IP 参数，上机前务必做 Factory Reset 或确认电池备份 RAM 内容清空，避免 IP 冲突或旧逻辑意外运行。
应用场景与行业案例
痛点切入
电厂化水/输煤程控或炼油厂公用工程单元，AC800M 柜报”CPU Fail — Watchdog Timeout”，重启无效，基本是 PM864A 主板老化或背板金手指氧化导致。原系统 800xA 架构不动，换一块测过 PM864AK01 套件插回去、下载最新备份工程恢复最快——我遇过凌晨两点这种事，整条输煤线趴窝，备件到位 25 分钟恢复。老 800xA 系统整体升级预算批不下来，这种 Kit 就是续命核心。
典型场景
- 火电辅网（化水/除灰/输煤）— 作区域控制器，通过 CI854 挂 Profibus PA 仪表，通过以太网进 800xA 节点
- 石化公用工程/罐区 — 批量逻辑+PID 调节，32MB 内存够存多配方及趋势缓存，冗余配置保连续运行
- 水处理/污水厂 — 本地 S800 I/O 扫描 + Modbus TCP 上送 SCADA，AK01 Kit 含底板电池一步到位
- 老厂 MRO 替换 — 原 BOM 标 3BSE018161R2 或 PM864A 配 ，直接同型号替换故障控制器（注意：PM864A 单模块不能替 AK01 Kit 除非你已有底板）
真实案例
北方某 2×350MW 热电化水 PLC 站，夜班 CRT 上报”Controller PM864 — Status: Failed”，现场看 RUN 灯灭 ERR 闪红，重启几次仍死机。查柜内——PS851 电源正常、背板无异物，判定 PM864A 模块硬件故障。库房有测 OK 二手 （3BSE018161R2，含 底板——原柜已有底板故只换 CPU 模块本体，保留原 ）。断电→松开旧 CPU 锁扣拔出 →插入新 →锁紧扣→上电→用 Control Builder M 联机 Download All（含硬件配置+应用）→核对 IP/节点号与原设定一致→RUN 切换。全程约 35 分钟。老师傅后来说早该每两年做一次电池更换提醒——旧机电池漏液也是 PM864 RAM 校验失败的常见诱因。有一点要注意——Download All 会短暂停止控制，若化水正制水或冲洗阶段先确认可短时停运或切手动旁路。
常见问题解答 (FAQ)
支持，但有条件。 冗余配置下可在线拔出故障主 CPU，备机自动升主，插新 CPU 后自动同步工程（Auto Synchronization）。单 CPU 配置必须停机断电更换——热拔单机会使控制停止。换的新 CPU 固件版本建议与原系统一致（或经确认兼容），否则同步可能失败。
AK01 = CPU + 底板 + 电池 + TB850/TB807 终端器 + 电源线。若你柜内 底板已装好且状态 OK，可只买 单模块（同电气兼容）；若初次备件或底板也老化/丢失，必须买 AK01 Kit。采购时务必确认对方发的是 Kit 还是裸模块，价格差不少。
Q3：停产了官方迁移方案？PM864 程序能直接跑 PM866 吗？
ABB 对新项目推 PM856/PM866/PM891（ 第五代）或 AC800E 等。PM864 工程在 Control Builder M 中可导入 PM866 目标做”Change Target CPU”重新编译——逻辑通常无需大改，但 I/O 地址映射、通信参数、CF 卡路径需复核。老装置续命就是囤测过 NOS/拆机 。
Q4：二手/拆机件怎么验？电池和 CF 卡注意啥？
① 外观背板金手指无氧化发黑；② 上电 RUN 绿灯闪（未下装工程为慢闪，下装后快闪）；③ Control Builder M 联机读 CPU ID、内存校验、固件版本；④ 建议换全新 3.6V 锂电池（4943013-6 或等价）；⑤ 若带 CF 卡，格式化或确认无病毒/损坏扇区。警惕标签打磨改写的工程样件。
底板 PM864 和 PM866 通用。但 CPU 不能插 工程不重编译——需 Control Builder M 中改 Target CPU 为 重新编译下装。物理互换可以（同插槽同底板），逻辑须匹配。反向（→）同理，且 内存较小注意是否超限。
Q6：电池多久换？RAM 掉电程序会丢吗？
标配 3.6V 锂电池典型寿命 5～10 年（依温度），建议每 5 年定期更换。电池耗尽后掉电时 RAM 中保持型变量（Retain 区）会丢失，但 Flash 内程序本身不丢（程序存于 Flash/CF）。换电池时系统通常可带电更换不影响运行（Hot Swap Battery），具体看 PS80x 电源设计——稳妥做法选装置短暂停机窗口换。
