产品详情

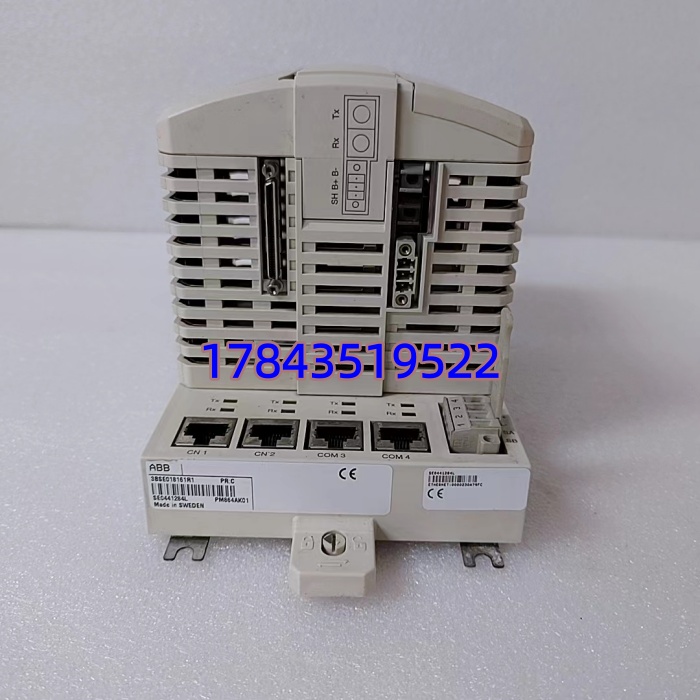

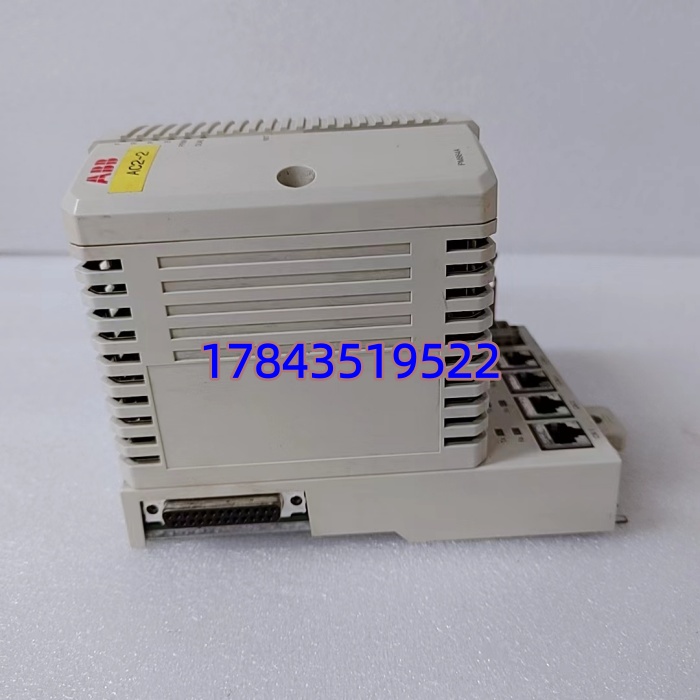

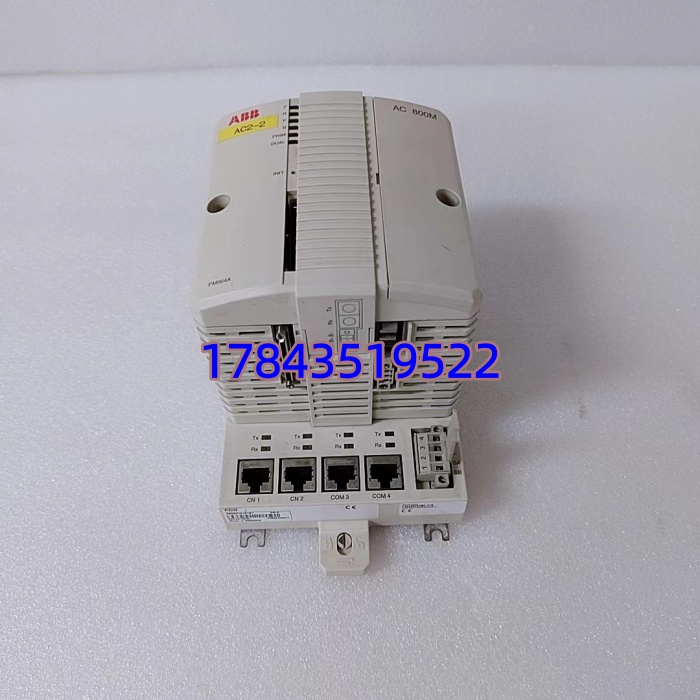

· 型号：PM864AK01
· 品牌：ABB
· 系列：AC 800M（System 800xA / Freelance 800F / Advant OCS 扩展应用）
规格参数
- 产品类型：AC 800M 中央处理单元模块(含 TK801 或等效底座+电池包，AK01=带底座及电池)
- 订货号：3BSE018161R1（PM864AK01 完整套件）
- 处理器：Freescale MPC8245 PowerQUICC II，主频 133MHz
- 程序内存：16 MB Flash（应用代码+引导）
- 数据内存：32 MB SDRAM（运行时变量、数据记录）
- NVRAM：带电池后备保持(retain 变量及 SOE 缓冲，典型保持 >5 年断电)
- 循环时间：典型连续控制任务 10~100ms（依程序复杂度）
- 通信接口：2 × RJ45（10/100Base-TX），支持 Control Network(CNET) + Service Port，兼容 MRP/PRP 冗余需配 O3EEb 模块
- 扩展总线：CompactBus 右侧扩展槽 ×3~4（接 CI85x 通信模块 / O3EEb / DI/DO/AI/AO 本地 I/O）
- 冗余支持：支持 1+1 CPU 冗余（需第二块 PM864A + TB850/TB851 冗余电缆 + 冗余 License）
- 电池：CR2032 或等效锂电池（装于底座侧面，保持 NVRAM 及 RTC）
- 状态指示：RUN / STOP / ERROR / I/O 状态 / 网络 Link/Act LED
- 供电：通过背板由 P5EAa/P5EBa 电源模块供给（无外部电源端子）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% 非凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL 508 / UL 61010-1、CSA C22.2 No.61010-1、DNV（船级社部分应用需核对）
- 尺寸（参考）：约 45×130×105 mm（单模块），含底座略长
产品介绍
PM864AK01 是 ABB AC 800M 家族里最广泛使用的 CPU 之一，定位在 PM861（慢）和 PM865（快/大内存）之间。它跑 Control Builder M 编写的应用——连续调节(PI/PID)、顺控(SFC/梯形)、Batch 相位——通过以太网连 800xA 操作站和 O3EEb 千兆模块，通过 CompactBus 右侧挂通信模块或本地 S800 I/O。AK01 后缀意思是”带底座(TK801 类) + 电池”，开箱直接插 P5EAa 电源槽右侧就能用。
老实说 PM864 的 16MB Flash 在今天 Batch 大配方项目里稍紧，但对常规过程控制(几百个回路、上万点 I/O)绰绰有余。最大优点是成熟稳定——大量 2005~2020 年投运的电厂、炼化、造纸装置都靠它跑，备件生态成熟。有一点要注意：PM864 不能和 PM865 混用做冗余对(必须两块同为 PM864A)，且 Firmware 版本跨越大时建议先升旧件再组态下装。
应用场景与行业案例
痛点切入
我在现场遇过化工厂 DCS 升级后 PM864 偶发 Watchdog Reset——查是旧版 Firmware(<=R384) 在大数据归档并发时偶发堆栈溢出。升到 R501H 后彻底消失。这提醒我：PM864 本身很皮实，但 Firmware 别停在十年前的版本，尤其配 800xA 6.x 以上。
典型场景
- 火电厂单元机组(BMS/SCS/APS)—PM864 做单元控制站，冗余配置保证任一 CPU 故障不跳机
- 炼油 FCC 装置—连续控制+顺序控制混合，通过 CI854 Profibus 接现场智能阀门定位器
- 造纸浆线—Batch 蒸煮配方控制，PM864 + 冗余 O3EEb 千兆网上传历史数据
- 水处理/污水—多站 S800 远程 I/O 经由 AC 800M 集中控制， 性价比合适
真实案例
南方某 300MW 机组 #2 DCS，运行第十一年凌晨 #1 主控 CPU 红灯 ERROR 后自动切冗余 #2 接管，未跳机但报”Primary CPU Fail”。停机窗口更换故障 PM864AK01（同订货号 3BSE018161R1），插上前先确认底座 TK801 无氧化、电池电压 >2.8V。Control Builder 在线连接→Read HW Config→Download Application（保留 Retain 变量选项勾选）→RUN。整个过程十二分钟，保留上次停机时的保持变量未丢失。老师傅后来把”PM864AK01 ×1 热备”写进 MRO 清单——这东西不坏则已，坏了就是要命的那个。
