描述
产品详情
· 型号：PM864AK01
· 品牌：ABB
· 系列：AC 800M（System 800xA DCS 控制器）
规格参数

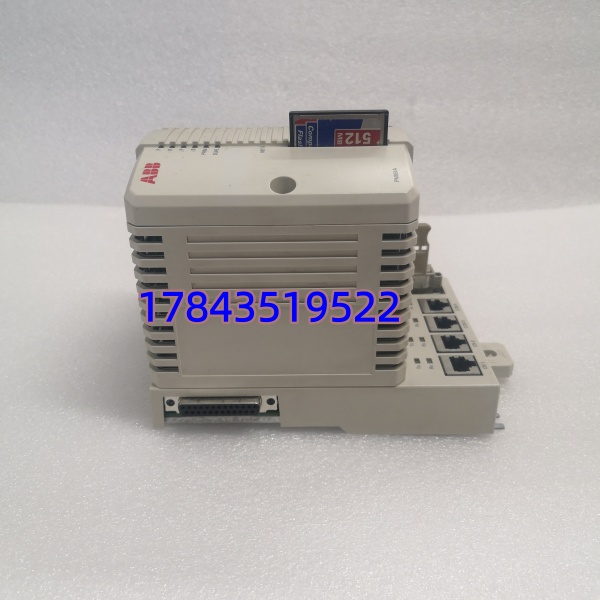

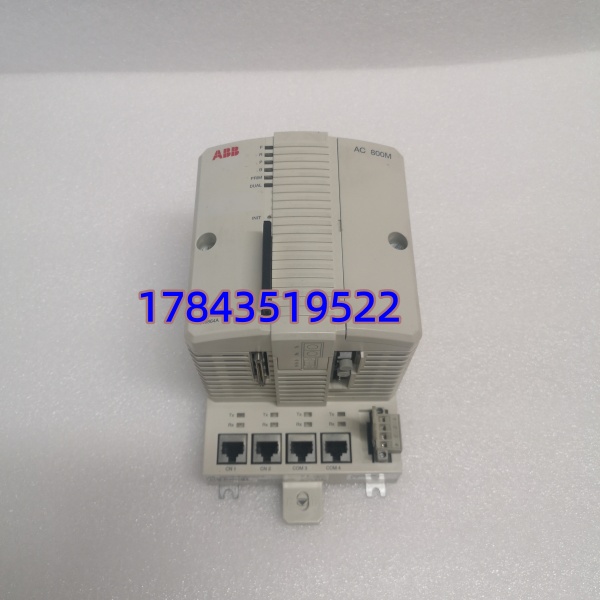

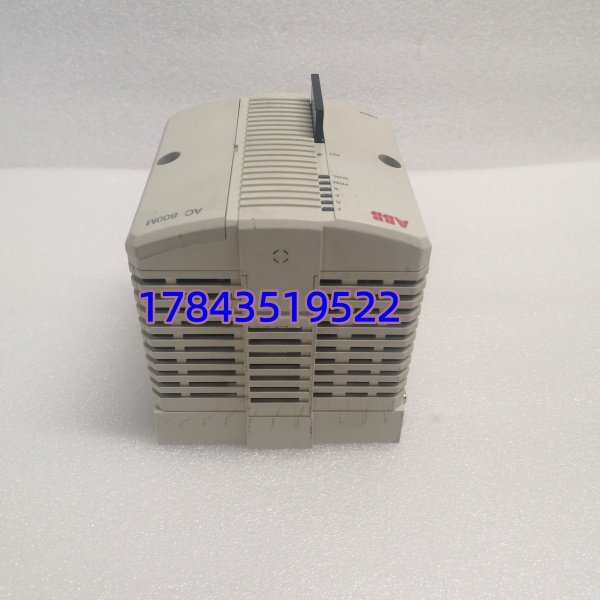

- 产品全称：PM864AK01 3BSE018161R1 AC 800M Processor Unit Kit（含 PM864A CPU + TP830 Terminal Base + 冗余同步线等，以原厂装箱单为准）
- CPU 架构：32-bit RISC（Motorola/PowerPC 兼容），主频 96 MHz
- 用户 RAM：32 MB（实际可用 ≈23.5 MB），带锂电池备份
- 非易失存储：内置 Flash（约 4 MB），支持 CompactFlash 卡扩展
- 供电电压：DC 24 V（允许范围 19.2～30 V DC），由 PS85x 电源模块经背板供给
- 功耗：典型 6.9 W，最大约 11.4 W
- 以太网接口：2 × RJ45 10/100 Mbps（内置交换机功能，支持冗余环网）
- 串行接口：2 × RS-232（COM3 用于调试，COM4 隔离用于配置工具/Modem）
- CEX-Bus：支持插入 CI854/CI867 等通讯扩展模块（Profibus DP、Modbus、IEC 61850 等）
- ModuleBus：连接 S800 I/O，单 CPU 最大 96 个模块，冗余配置最大 84 个
- 冗余同步：专用 SYNC 端口，主备 CPU 通过光纤/双绞线实时镜像（切换 <100 ms 无扰动）
- 工作温度：+5 ～ +55 ℃（储存 -40 ～ +70 ℃）
- 防护等级：IP20（柜内安装），DIN 导轨（EN 60715）
- 认证：CE、UL 508、IEC 61508SIL 2、RoHS、船级社认证（DNV/ABS/LR 等，依版本）
- 尺寸（含底座）：约 119×196×135 mm，重量 ≈1.2 kg
产品介绍
PM864AK01 是 ABB AC 800M 系列里定位中上的冗余型 CPU 套件，Kit 里除了 PM864A 处理器本体还配了 TP830 底座和冗余同步附件，插上 PS851 电源模块加 S800 I/O 就能跑。它是 System 800xA DCS 里最常见的过程控制主机，跑 Control Builder M 组态，处理 PID 回路、顺控和批量配方都没问题，比 PM861 内存大、任务周期更短。
和单独卖的 PM864A（3BSE018157R1）不同，AK01 是完整安装包——坦白讲如果你要替换故障 CPU 且原柜已有 TP830 底座，单买 PM864A 模块也行；但新建或整柜改造直接走 AK01 省事。有一点要注意：PM864 不支持像 PM891 那样的大容量 RAM，超大程序（上万 I/O 或复杂 MMS 通讯负载）需核算扫描周期。
应用场景与行业案例
痛点切入
我碰到过炼化装置因主 CPU 风扇堵死过热宕机，幸亏配了冗余——备 CPU 无缝接管，操作员甚至没察觉。但另一次某电厂只配了单 CPU，PM864 板载电解漏液导致 RAM 校验错反复重启，装置切手动停机 40 分钟。这种连续工艺场合，单 CPU 是赌命，冗余套件就是买不停机时间。
典型场景
- 炼油/乙烯/化肥 — 裂解炉、反应器多回路 PID 控制，需 1:1 冗余防非计划停车
- 火力/水力发电厂 — 辅机程控（输煤/化水/除灰），与 800xA 操作员站原生集成
- 冶金烧结/轧线 — 高速顺控+模拟量调节，S800 I/O 远程站通过 ModuleBus 扩展
- 造纸/浆粕连续生产线 — 批量配方切换，需非易失 Flash 保存配方不掉电
- 制药 CIP/SIP 控制 — 审计追踪靠 800xA，CPU 需与原系统固件版本严格匹配
真实案例
华东某 600kt/a 乙烯改扩建，夜间控制室报”Controller Redundancy Lost”——查下来主 CPU 的 SB821 备份电池漏液腐蚀插座，RAM 校验失败进入故障态，备 CPU 因同步链路断开也未能接管（原厂设计为保安全）。紧急从库存取 PM864AK01（事前买了冷备），断电拔旧模块、插新 CPU、装入此前导出的项目备份（Control Builder M → Download All），核对 I/O 状态正常后投自动。老师傅说：以后电池每两年强制换，别等漏液毁插槽。
