描述
产品详情

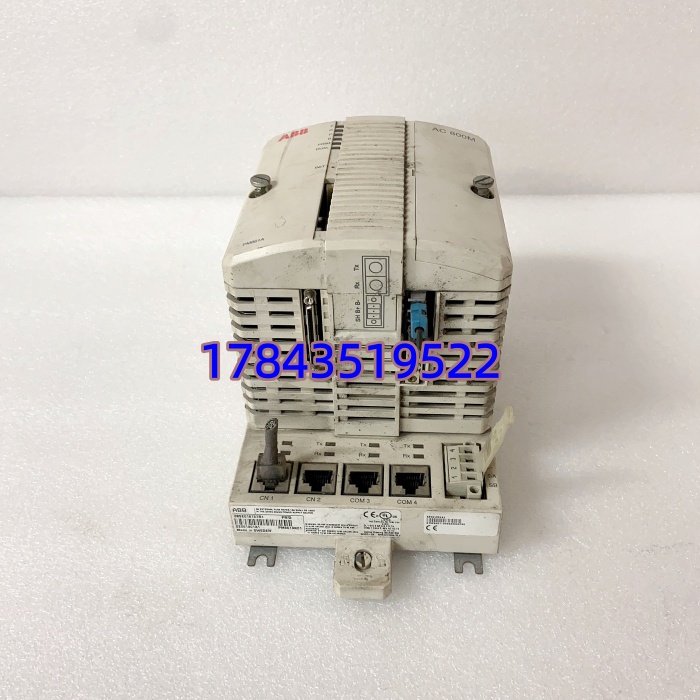

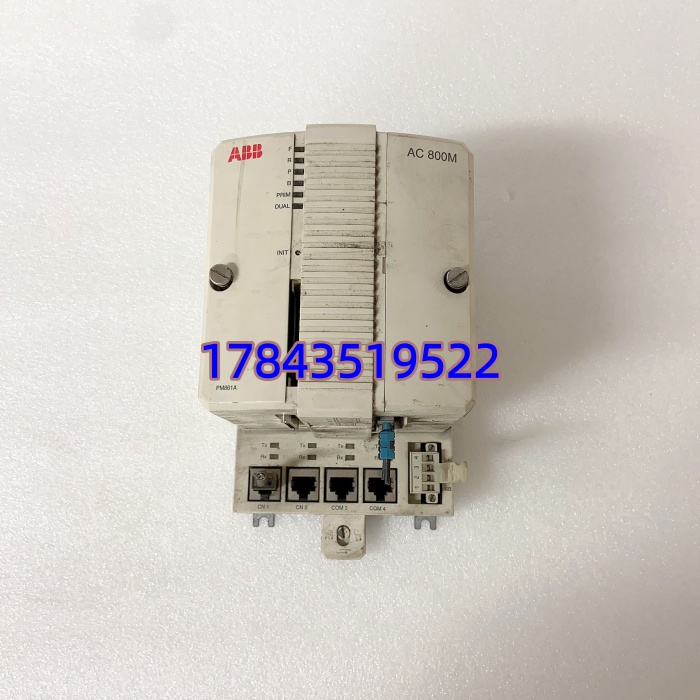

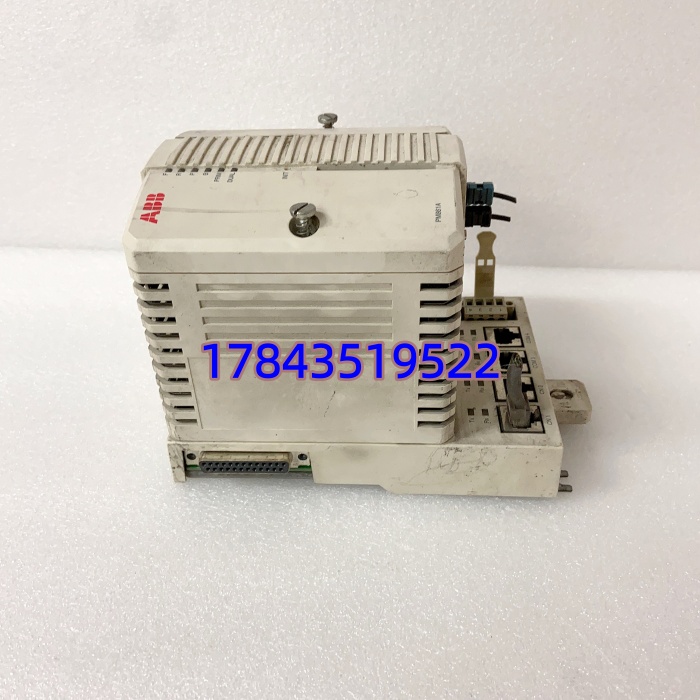

· 型号：PM861AK01
· 品牌：ABB
· 系列：AC 800M — PM861 Central Processing Unit (with Baseplate Kit AK01)
规格参数
- 产品类型：AC 800M 系统 CPU 处理器模块（PM861），Kit AK01 含 TB807 端子块、备份电池、CompactFlash 卡及底板连接件
- 订货号：3BSE018157R1（PM861AK01），对应单独 CPU 本体为 PM861 3BSE018157R0，AK01 为带附件套件
- CPU：Freescale (Motorola) MPC8540 PowerQUICC III，主频 450 MHz
- 内存：128 MB SDRAM（ECC 保护），内置非易失性存储用于保留变量
- 程序/数据装载介质：CompactFlash Type I/II 插槽（CF 卡存应用、项目备份、事件日志）
- 控制任务周期：最小 10 ms（依程序复杂度和 I/O 刷新时间，典型 100~500 ms 过程控制）
- 通信端口：2× RJ-45 Ethernet 10/100Base-TX（CNET/MPNET，支持冗余环或星型），用于 Operator Station / Engineer Station 连接
- 冗余接口：2× 光纤同步口（专有冗余链路，连接配对 PM861 做 CPU Hot-Standby Redundancy）
- CEX 扩展总线：通过 CEUX 连接器连 CI854/CI855/CI856 等通信接口模块（Profibus DP / Modbus / Foundation Fieldbus / HART 等）
- 状态指示：RUN / ERR / I/O / PRIM / SEC / SYNC LED，便于判断主从状态及故障
- 背板供电：由 AC 800M 机架（PS861 / PS862 电源模块）提供 +24V DC，典型功耗 12~18 W
- 工作温度：0℃ ~ +55℃（控制柜内），存储 -40℃ ~ +85℃
- 湿度：5%~95% RH（非冷凝）
- 防护等级：IP20（柜内安装）
- 安装方式：插入 AC 800M 标准机架（TB850 或 TB807 端子块固定）
- 认证：CE、cULus、FM Class I Div 2 / SIL2（可选项 SIL3 需特定固件+工程约束，需核对）
- 配套电池：3.6V 锂电池（典型 BR2/3A 或等同，用于 RAM 保持，建议 3~5 年更换）
产品介绍
PM861AK01 是 ABB AC 800M DCS 的主力 CPU，比 PM860 快一代（450MHz vs 266MHz，内存翻倍），但比 PM864/865 便宜，是大量 2005–2015 年投运项目的主力。它跑 Control Builder M 下装的控制策略——连续调节（PID 回路）、顺控（SFC/梯形图/功能块）、批次，通过 CEX 总线挂各种现场总线接口模块跟现场 I/O 及智能设备通信。支持 CPU 冗余对（Primary/Secondary），主 CPU 故障 <200ms 从机无缝接管，过程输出不翻转——这是 DCS 跟普通 PLC 最重要的区别之一。
有一点要特别提醒：PM861 本体（3BSE018157R0）和 AK01 套件（3BSE018157R1）的区别是后者带 TB807 端子块、电池、CF 卡和说明书。买的时候确认你要的是单 CPU 还是全套 AK01，旧机架若 TB807 已装且 CF 卡/电池良好可只买 CPU，新装机建议直接 AK01。另外 PM861 不能和 PM860 混用做冗余对，必须两块同为 （或同为 PM864 等），固件版本建议主从一致。
应用场景与行业案例
痛点切入（工程师视角）：
凌晨 1 点 AC 800M 控制柜#1 冗余对双双报 “CPU FAIL — Memory Parity Error”，查下来是主 CPU CompactFlash 卡扇区损坏导致引导挂死，切从机后从机 CF 卡也快挂（同批次老化）。这种事我在现场遇过——老厂 投运超 12 年，CF 卡写磨损+南桥老化是通病。一旦双 CPU 都起不来整个装置区失控（锅炉 MFT 或装置停车）。说实话 本身 MTBF 不错，弱点是 CF 卡和电池——定期备份项目到工程师站、CF 卡 5~7 年预防性更换、电池按期换，这三件事做到能避开 80% 的意外停机。
典型场景：
- 火电/化工/造纸 AC 800M 控制室 — 作为单元机组 DCS 控制器（锅炉 MCS/FSSS、汽机 DEH 辅控、制浆 DCS），要求冗余 CPU 对 + CEX 挂 Profibus DP 到现场 ET200/ABB S800 I/O
- 油气管道 SCADA RTU 上层 — 通过 Ethernet 连上位机、串口/Modbus 连 ESD/计量设备， 做本地控制与数据预处理
- 水处理/市政污水 — 顺控 + PID 调节带批次功能，CF 卡存事件记录供事故追溯
- 制药/食品批次装置 — 利用 AC 800M 批次功能块， 执行配方管理、审计追踪（需 Batch 授权）
真实案例：
北方某 2×350MW 热电#1 机组 DCS（ABB AC 800M），大修后做控制器切换试验发现备机 报 “Application Load Failed”——查是 CF 卡（原装 128MB SanDisk 工业级）写保护区坏，项目拷不进去。从库房拆一块新 PM861AK01（未开封套件），取出 CF 卡用 Control Builder M “Download All” 下装项目+参数，插入备机槽位上电自动成 Secondary，切换测试 Primary→Secondary 正常。热控班随后把全厂 12 对 CPU 的 CF 卡全做了镜像备份——CF 卡是 系统里最短命的耗材，别等挂了再救。
