描述

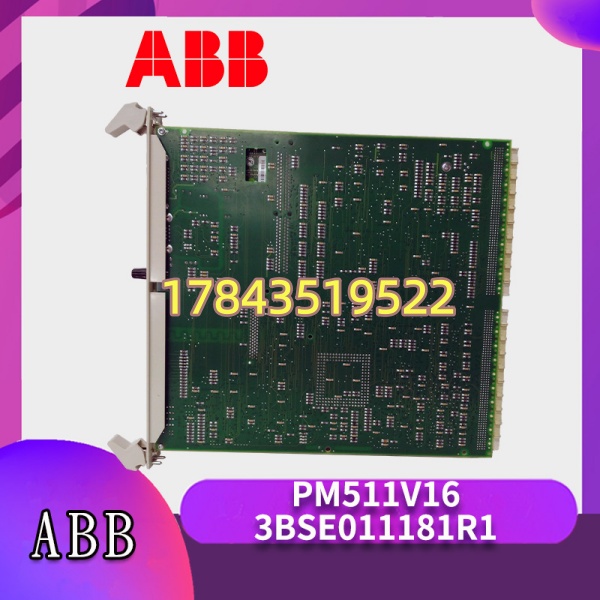

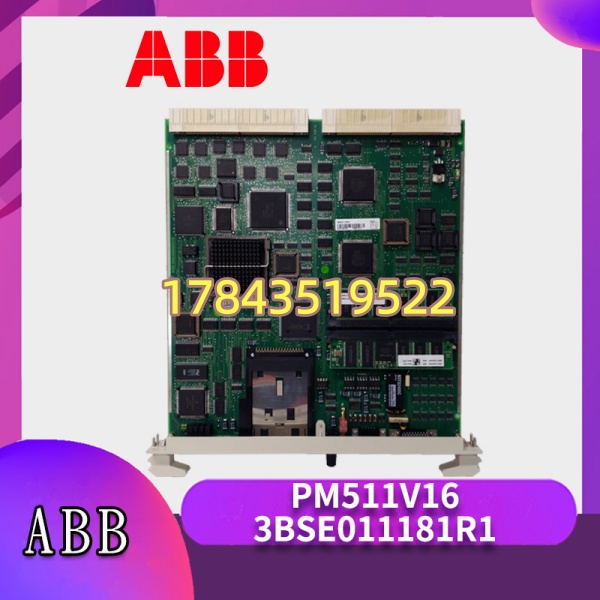

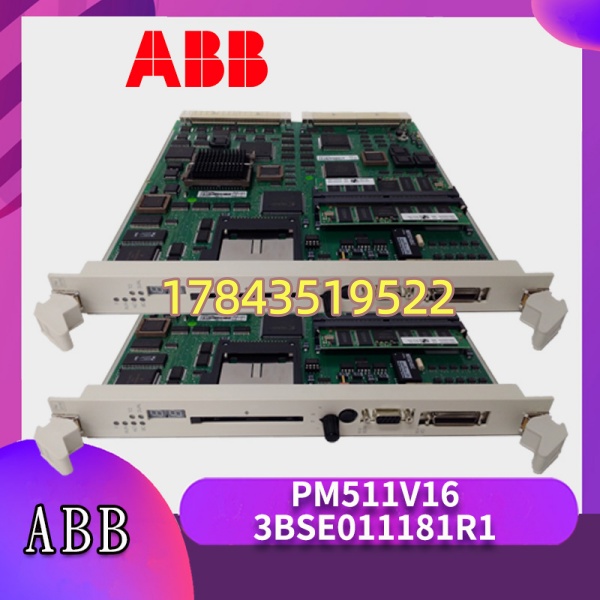

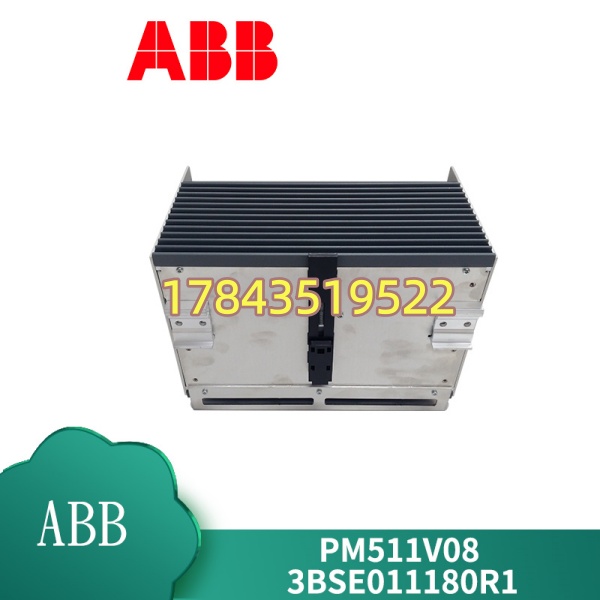

产品详情
· 型号：PM511V16（3BSE011181R1）
· 品牌：ABB
· 系列：ABB AC 800M / System 800xA — 基础型 CPU 模块（PM511 系列 V16 内存版）
规格参数
- 目录号：PM511V16，订货号 3BSE011181R1（早期版本可能为 PM511V08 为 8MB 版，不混用）
- 模块类型：AC 800M 系统中央处理单元（CPU），非冗余标配（可配冗余套件做热备）
- 处理器：32 位 RISC，布尔指令周期 ≈0.25 μs（依固件版本）
- 程序存储器：1 MB Flash（非易失，存应用代码及配置）
- 用户/数据内存：16 MB（V16 后缀，RAM 带电池备份用于数据记录/变量保持）
- 背板供电：由底座(TB511/TB521)引入 24 V DC，典型功耗 ≈3.0~3.5 W @24V DC
- 内置通信：1× RS-232（前方面板 Mini-DIN 或 9-pin，用于 Service/编程）、1× Profibus DP-V1 主站（DB9 9-pin，需设站地址）
- 扩展通信：通过右侧 CEX-Bus 插槽加 CI854(CI854A/CI858K01 等)实现 Ethernet/IP、Modbus TCP、Profinet 等
- I/O 容量：本地+远程 S800 I/O 最多约 12,000~16,000 信号点（依网络负载及授权）
- 电池备份：需 CR2032 或对应底座电池（TB511 自带电池座），保持 RTC 及 retentive 变量
- 状态指示：RUN（绿）、ERR（红）、I/O（绿）、SF（系统故障）、DP ACT/BUSY LED
- 编程软件：ABB Control Builder M Professional/Basic（推荐 V5.x SPx，新 800xA 向下兼容需核对固件）
- 工作温度：0~+60℃（水平安装），储存 -40~+85℃，5~95% RH 无凝露
- 安装：插入 AC 800M 底座 TB511（单 CPU）或 TB521（扩展），DIN 导轨锁定
- 认证：CE、cULus、IEC 61131-2、部分批次 DNV GL 海事认证
- 生命周期：已停产(Obsolete/Phased Out)，原厂推 PM512V08/PM513V08 替代，市场仅二手拆机或 NOS 库存
产品介绍
PM511V16 是 AC 800M 系列里最早的入门 CPU，内置 Profibus DP 主站但没有板载以太网——要上 Ethernet/IP 或 Modbus TCP 必须右侧加 CI854/CI858。V16 后缀表示加大到 16MB 数据内存（比 V08 的 8MB 大），适合带稍多数据记录或配方的老装置。它插在 TB511 或 TB521 底座上，和 PM861/PM891 不共用底座，不能混插。
有一点要注意：PM511 系列已 EOL，ABB 官方建议升 PM512/PM513，但老项目换 CPU 意味着重新测试、可能改固件版本——很多厂选择囤测过 OK 的拆机件保产线。换新板后程序可从工程站下载，若旧 CPU 还能读可用 Upload 功能上载（前提密码未锁），建议平时定期备份 .proj 文件离线。
应用场景与行业案例
我在现场遇过水厂加药间 AC 800M 报”CPU Watchdog Trip”，重启几次又挂——拆下 PM511V16 闻有轻微电容电解液味，底板电池漏液渗进去了。这种老 CPU 一挂整柜 I/O 全扫不到，SCADA 断数，调度直接催。
- 市政污水/给水加药站：小型 AC 800M 站用 PM511V16 + S800 I/O + Profibus DP 挂变频器，成本敏感的老改项目仍大量在用。
- 辅助车间（化水/输煤/除灰）：电厂辅网早期 800xA 架构用 PM511 做区域控制器，通过 CI854 上环网。
- 食品/饮料批次包装线：配方不大但需数据保持，16MB 版比 V08 合适，内置 DP 直连 ET200 或传动。
- 老化工装置利旧维护：Advant OCS 向 AC 800M 迁移过渡期项目，PM511 做兼容过渡 CPU。
真实案例：
北方某污水厂提标改造后辅控站用 AC 800M（PM511V16 + TB511 + CI854A），运行第九年雷雨后柜内浪涌保护器动作，随后 CPU ERR 常亮无法 RUN。工程站提示”I/O Bus Timeout”，更换底座 TB511 无效，换 后自检通过，下载备份项目冷启动恢复。事后查旧 CPU 背部靠近电池座处有电解液结晶——提醒：PM511 系列底座电池每 3~5 年必换，漏液是主要致死原因。
常见问题解答 (FAQ)
不能插 S800 I/O 左侧（那是 DI/DO 槽）。必须插专用 CPU 底座——（单槽，PM511 专用）或 TB521（多槽扩展底座，也可插 PM51x 系列）。 另购，不随 CPU 附带。
Q2：有板载以太网口吗？怎么连上位机/SCADA？
没有。 只有 RS-232（服务）和内置 Profibus DP。要以太网(Modbus TCP/Ethernet/IP/800xA 面网)须在右侧 CEX 槽加 CI854A(Profibus+以太网双口)或 CI858K01(Profibus+以太网)，并在 Control Builder M 中组态。
Q3：停产了吗？新替代型号是什么？程序能直接移植吗？
ABB 已将 系列标记为 Obsolete/Phased Out。推荐替代为 PM512V08（更多内存+板载以太网某些版本需核对）或 PM513V08，需在新硬件上建项目、导入原 .proj 重新编译下载——逻辑通常兼容但硬件库要更新，建议先在原工程上升级硬件配置测试。
Q4：支持热插拔吗？换 CPU 程序会丢吗？
不支持热插拔，更换必须断机架 24V DC 电源。CPU 本身不存工程备份（仅运行时拷贝），换新后需从 PG/ES 站下载程序。若旧板可读可用 Upload 上载，但别依赖此方式——电池失效或内存损坏就读不出，务必离线备份。
Q5：二手/拆机件怎么鉴别？有什么坑？
重点看：① 底座电池仓有无漏液腐蚀（最常见死因，腐蚀会蔓延到底座金手指）；② 电解电容顶部鼓包；③ 金手指磨损/氧化；④ 标签序列号能在 ABB PCDC 查批次。要求卖家通电自检至 RUN LED 绿灯（插 +24V+空项目或原备份）。没测试报告的不建议直接装机。
