描述
产品详情

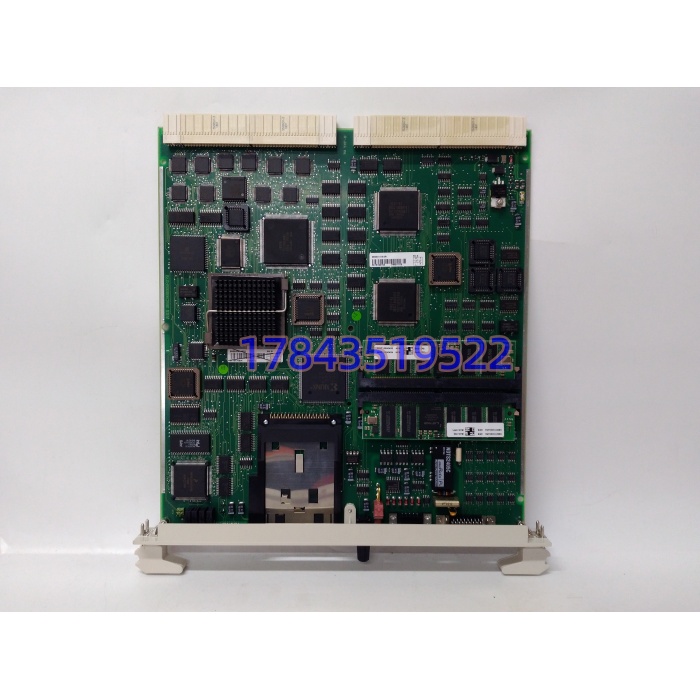

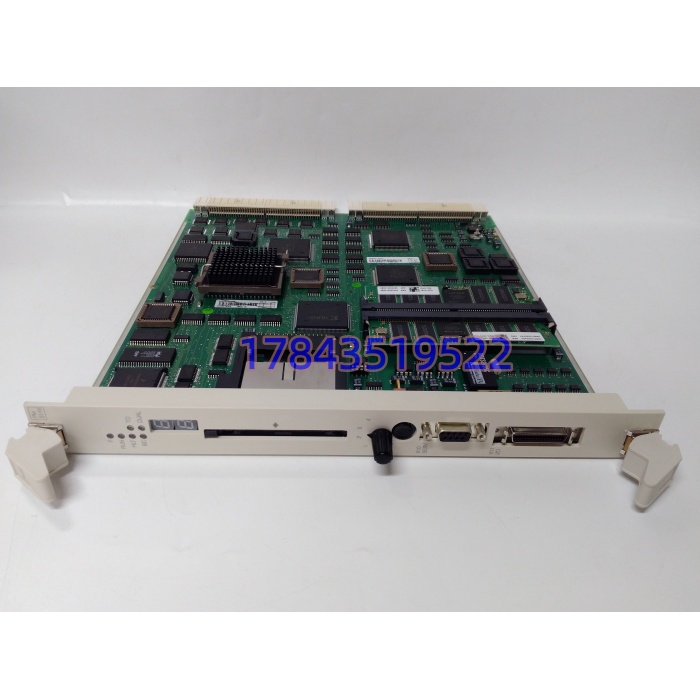

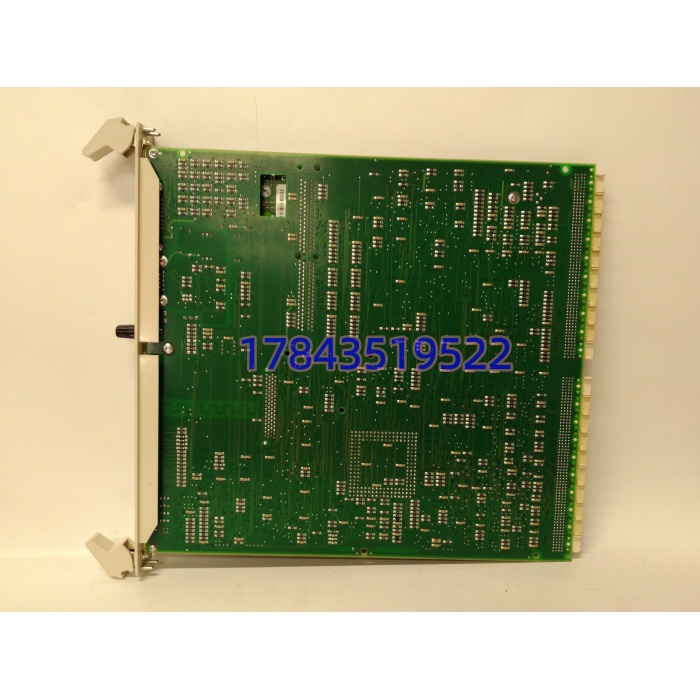

· 型号：PM511V16（3BSE011181R1）
· 品牌：ABB
· 系列：Advant Controller 450（AC450）/ Advant OCS
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | AC450 系统中央处理器模块（CPU），PM511V 系列 |
| 处理器 | Motorola MC68040，32 位，集成 FPU + MMU，25 MHz |
| 用户内存 | 16 MB Dynamic RAM，带 ECC 纠错码（64 位位宽） |
| 存储扩展 | 前置 PCMCIA 插槽，支持 Flash 卡（程序/历史/固件） |
| 背板总线 | Futurebus+（32 位地址/数据）+ S100 I/O 扩展总线 |
| 冗余支持 | 1:1 热备冗余对，主备切换 <25 ms，无扰动（bumpless） |
| 供电电压 | 5 VDC（典型 4900 mA / 最大 6000 mA）+ 24 VDC（典型 200 mA） |
| 通信接口 | RS-232 串行口（DB9 调试）、以太网（CN 控制网）、Profibus DP 可选 |
| 状态指示 | 前面板 RUN / STOP / ERROR / COMM LED + 字符显示屏 |
| 冗余同步 | 专用冗余控制链路（双模块间内存同步） |
| 诊断功能 | 内置硬件自检、内存 ECC 纠错计数、诊断缓冲区可读 |
| 工作温度 | 0°C 至 +60°C（工业级，部分批次标 -20°C 起） |
| 物理尺寸 | 274.5 mm × 270 mm × 27 mm |
| 重量 | 约 0.8 kg |
| 安装方式 | AC450 机架插槽式（Slot 0 主 CPU 位） |
| 认证 | CE / UL / CSA / RoHS（EU 2011/65/EU） |
产品介绍
控制室里 Advant Station 画面上半屏变灰、所有回路显示”???”——这种时刻，机柜里那块 PM511V16 是不是在跑、能不能在 25 ms 内把控制权交给备件，决定了全厂是停一分钟还是停一晚上。它是 ABB 给 Advant Controller 450 配的中央处理器模块，68040 的 25 MHz 放在今天看不算快，但配合 16 MB ECC 内存和 Futurebus+ 背板，跑石化连续过程的那套控制逻辑稳得像块石头。
选 PM511V16 而不是老 PM511V08，核心就一句话：内存翻倍。8 MB 和 16 MB 在 AC450 体系里不只是数字游戏——一套带 2000 个 I/O 点、几十个 PID 回路加顺控的乙烯辅控程序，V08 经常顶到内存天花板，在线修改控制策略时被迫停控制下装；换 V16 后程序空间富裕，工程师站在线下装不丢控制权。冗余配置下更关键：两片 CPU 必须同 RAM 容量，V08 主 + V16 备的混插组合会被系统拒认，要么全换 V08 要么全换 V16。严格来说它只跑 ABB Advant Master / OCS 原生程序，不是 AC 800M 的 Control Builder M 工程——有些商家把它标成”AC 800M 控制器”是张冠李戴，背板架构完全两路东西。
替换与升级建议
- 直接替换：PM511V16 (3BSE011181R1) ↔ PM511V08 (3BSE011180R1)（同 PM511V 系列，V16 是 V08 的 16 MB 升级版，背板定义、Futurebus+ 接口、冗余链路全部一致；注意冗余对必须同容量，不能 V08 混 V16）
- 直接替换（同系列后期批）：PM511V16 → PM511MV16 (3BSE019192R1)（PM511MV16 是同系带涂层防腐版本，适用于海洋/高湿环境，硬件兼容零改线）
- 软件兼容（需改配置）：PM511V16 → PM512V24 (3BSE011182R1)（PM512 系 24 MB 内存升级 CPU，需 Advant Master 软件库升到对应版本，I/O 映射重绑，工程量约 1 人日；冗余对也必须同步换）
- 硬件不兼容： → PM864AK01（PM864 是 AC 800M 体系 CPU，背板是 S-bus 不是 Futurebus+，物理插槽和工程工具链完全不通，强插不进 AC450 机架）； → S800 I/O 卡（AI810/AO810 等是 AC 800M 插卡，不是 CPU）
- 常见选型误区：搜索””会撞出三类张冠李戴页面——①标成”AC 800M 控制器 400 MHz RISC”的（那是 PM5xx 系新款，不是 68040 的 AC450 老件）；②标成”S800 I/O 过程管理器”的（PM511 不是 I/O 卡）；③标成”工业通信模块 Profibus DP 主站”的（PM511 本体是 CPU，DP 是挂在其下的通信子模块）。采购单必须写清” 处理器模块 16 MB”。
