描述
产品详情

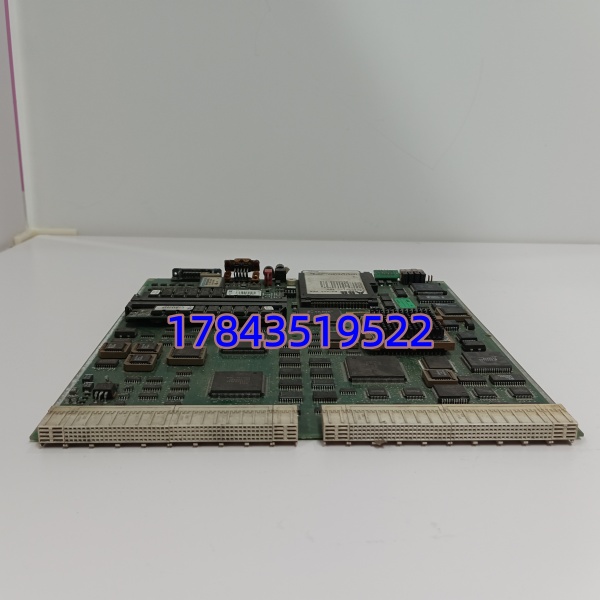

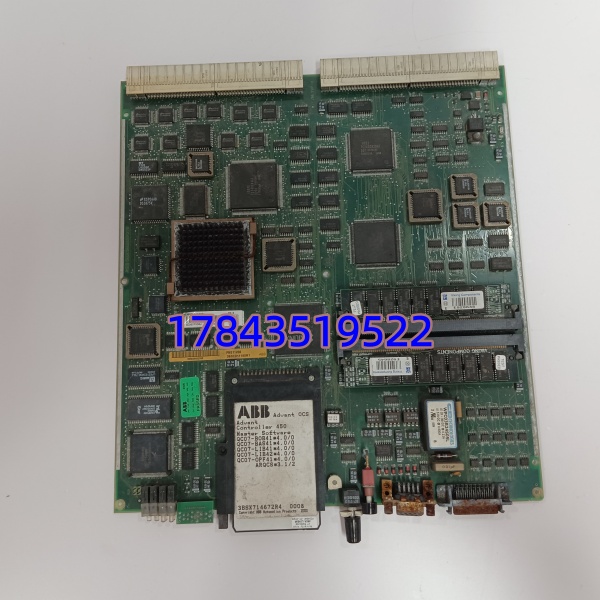

· 型号：PM511V08
· 品牌：ABB
· 系列：Advant OCS / Advant Master — Advant Controller 450 (AC450) Processor Module，部件号 3BSE011180R1
技术参数
- 产品型号：PM511V08
- ABB 订货号（Article No.）：3BSE011180R1
- 适用系统：ABB Advant Controller 450 / Advant OCS / Advant Master（AC450 Version 2.x+）
- 模块类型：Central Processing Unit（CPU），Futurebus+ 架构
- CPU：Motorola MC68040，32-bit RISC，主频 25 MHz
- 动态内存（DRAM）：8 MB with ECC（Error Checking and Correction），含 2×SIMM 3BSC120004R2
- 程序/数据存储扩展：PCMCIA Type II 插槽，支持工业闪存卡（用于应用加载、备份）
- 背板总线：Futurebus+（32-bit address/data lines，分布式仲裁）
- 串口/接口：≥1×RS-232（调试/下载），SCSI 接口（依具体背板版本），可选以太网通讯子卡
- 冗余支持：支持双 CPU 热备冗余配置（Primary/Standby）
- 供电要求：+5 V DC（典型 4.9 A，最大 6.0 A）+ 24 V DC（典型 0.2 A，最大 0.28 A，来自机架电源模块如 SD522/SD531）
- 功耗：典型 ≈ 25 W
- 状态指示：前面板 LED（RUN / STOP / ERROR / DUAL 等）
- 工作温度：0℃～+55℃（部分资料 -25～+55℃，依具体版本），存储 -40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 尺寸（模块板卡）：约 274.5 × 270 × 27 mm
- 净重：约 0.76 kg
- 认证：CE / UL / cUL，符合 IEC 61131 相关 EMC 要求，WEEE Cat.5
- 生命周期状态：已 EOL（End of Life），ABB 官方停止生产，仅备件渠道流通
产品介绍
化工厂 AC450 主控柜 RUN 灯灭、ERROR 常亮——八成是 PM511V08 板载 DRAM 或 68040 芯片老化失效，某个项目里碰到过因机柜长期高温运行导致 ECC 内存反复纠错最终宕机，换模块前先确认 PCMCIA 程序卡还在（丢了就麻烦）。PM511V08 是 ABB Advant Controller 450 的”大脑”，跑 Motorola 68040 + 8MB ECC 内存，负责执行连续过程控制、顺控逻辑和 PID 调节，通过 Futurebus+ 与本地/远程 I/O 通信，支持冗余热备，单机故障时备用 CPU 无扰切换。
采购端必须知道：ABB 已宣布 Advant 450 进入生命周期终止阶段，PM511V08 原厂无新件，市面基本靠 NOS（New Old Stock）库存或拆机测试件流转。严格来说它只在 AC450 / Advant OCS 机架使用——网上搜出来混进去的 AC500 系列 PM511 是另一产品，物理接口完全不同，买错插不进。换模块时注意核对旧板 Revision Number（R1/E 等），程序从 PCMCIA 卡引导或从上位 CB+ 重新下载均可，建议提前做系统全备份。
替换与升级建议
✅ 直接替换
- PM511V08 3BSE011180R1 ← 早期版本（ 无后缀或 Rev.A/B/C，只要内存 8MB 一致，物理与背板全兼容，插拔更换后将 PCMCIA 程序卡插入即可引导，无需改组态）
- PM511MV08 3BSE019191R1（船用敷形涂层版）——功能兼容，可替用于陆地项目，注意涂层版单价略高
⚠️ 软件兼容（需确认组态/内存差异）
- PM511V16 3BSE011181R1（16MB RAM 版）：物理插槽兼容，内存更大，AC450 组态通常向下兼容可直接用，但旧工程若硬编码检测 8MB 需微调；若无特殊需求建议优先选回 V08 保一致
- PM510V08（Advant Controller 410 用）：AC410 机架可用，放 AC450 机架部分功能受限，不推荐混用
❌ 硬件不兼容
- AC500 系列任何 CPU（PM571/PM573/PM511 AC500 误标版）——背板总线不同，完全不能插入 机架
- AC 800M 控制器（PM860/PM866 等）——属不同代 DCS 平台，需整机系统迁移而非单纯换 CPU
无官方直接”平替”，老系统延寿靠渠道库存。若计划整体系统升级可咨询 ABB 800xA / AC 800M 迁移方案（超出本备件页范围）。
常见问题解答 (FAQ)
能——只要您现用是 或 PM510V08（同代），物理尺寸、背板、供电一致。把旧板的 PCMCIA 闪存卡拔下插新模块上就行，组态不用改。不确定就拍旧模块铭牌发客服核对。
带不带程序？我原来的 PCMCIA 卡丢了怎么办？
裸模块不带用户程序，必须从原 PCMCIA 启动卡引导或连工程师站用 Control Builder Plus / Advant Engineering Workplace 重新下载。卡丢了需找贵司存档的工程备份，无备份情况下建议联系 ABB 技术支持尝试从系统上传（视系统配置而定）。
是全新的还是测过的？质保怎么算？
原厂已停产，渠道流通为全新库存（NOS）或拆机测试件，发货前做上电自检+ECC内存测试，附检测报告，店铺质保 12 个月（非 ABB 原厂保）。
