产品详情

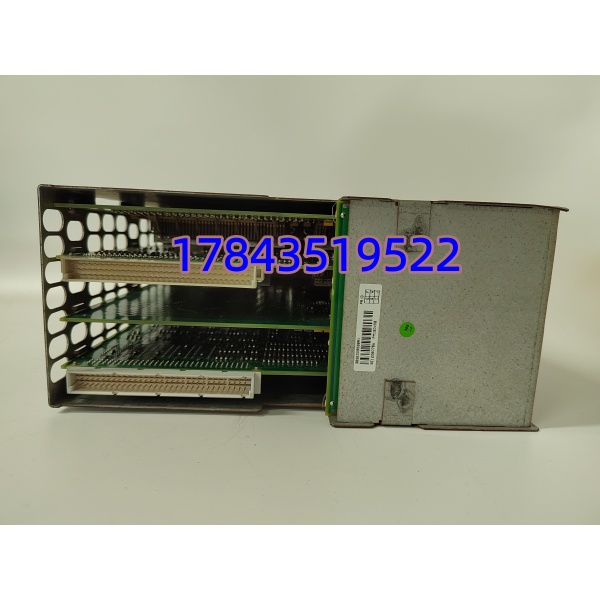

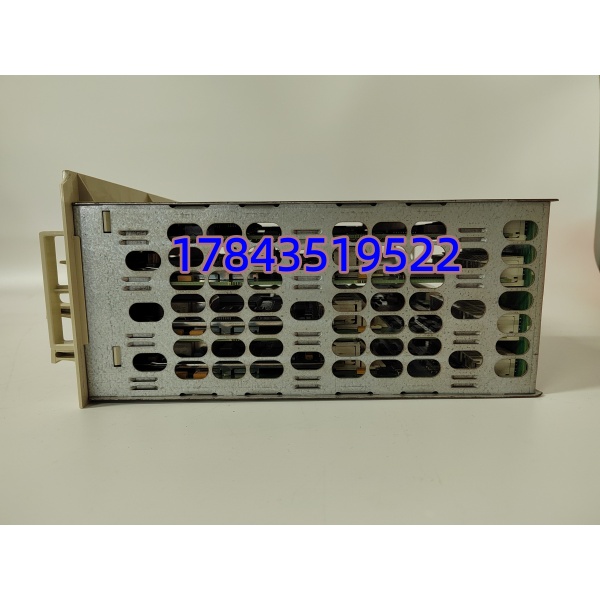

· 型号：PM150V08（3BSE009598R1）
· 品牌：ABB
· 系列：Advant Controller 410 / Safeguard 400（Advant OCS）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | AC410 / Safeguard 400 中央处理器（CPU），Slot 0 唯一主脑 |
| 配套机架 | Advant Controller 410 主控框（DSRF181A 等）、Safeguard 400 安全框 |
| 处理器 | Motorola MC68020 32 位，典型 25 MHz（非 PowerPC、非 68040） |
| 用户内存 | 8 MB DRAM，带 ECC 纠错（单比特硬件纠正，多比特报 parity fault），SIMM 子卡可拔 |
| 启动存储 | 512 KB EPROM 引导 + PCMCIA 闪存卡插槽（存 DUAP 应用镜像/安全系统软件） |
| 串行口 | 2× RS-232-C（打印机 / MasterView 320 操作终端）；1× RS-232 工程口（Advant Station 100 连 CBF） |
| 通信扩展 | 4× 通信子模块槽（可插 MB300、Profibus DP 主/从、Modbus RTU 等子卡，其中 2 槽常预配 MB300） |
| 背板总线 | S100 / AC410 私有背板（Futurebus 类），非 AC800M CEX |
| 供电 | 24 VDC ±10%（典型 <15 W，无风扇被动散热）；纹波 <1 V p-p 否则易重启 |
| 冗余支持 | 双 PM150V08 组 AC410 热备，切换 <100 ms（依赖机架冗余电源与背板） |

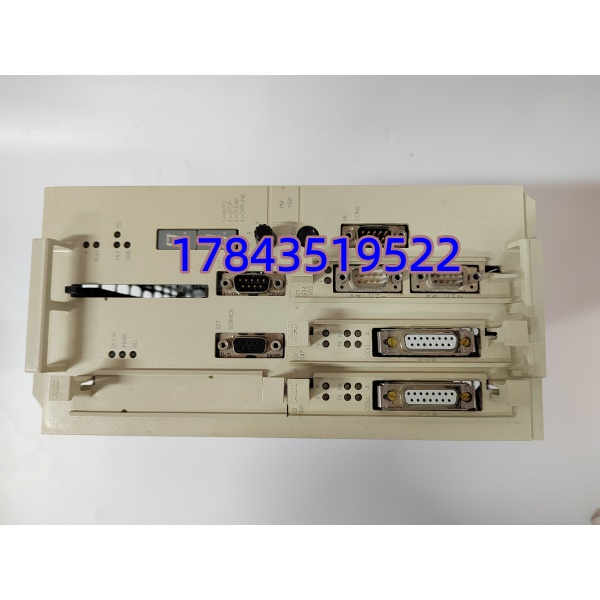

| 状态指示 | 前面板 Run / Stop / Error / 串口 TxRx LED |
| 组态软件 | Advant Master 工程工具（CBF / LOAP / DUAP 下装），不是 Control Builder M |
| 工作温度 | -20°C 至 +60°C（部分商家标 0~55°C 以机身标签为准） |
| 存储温度 | -40°C 至 +85°C |
| 安装形态 | AC410 机架 Slot 0 螺钉固定，不支持 DIN 单卡导轨，不支持热插拔（断电换） |
| 物理尺寸 | 216 × 99 × 234 mm（深×高×宽） |
| 重量 | 约 2.85 kg |
| 认证 | CE / UL / IEC 61000-6-2（以原厂标签为准） |
| 生命周期 | AC410 系 1990s 末铺开，PM150V08 属后期 8MB 修订，ABB 列老架构备件支持 |
产品介绍
汽机保护柜里 AC410 主控框 Slot 0 那块 CPU 闪 Error 灯，操作画面整屏 “???”——这种夜班电话，泡过老 Advant OCS 的人接得手软。PM150V08（3BSE009598R1）就是 ABB 给 / Safeguard 400 留的那块中央处理器：MC68020 跑控制任务表，8 MB ECC DRAM 存用户程序和 I/O 映像，PCMCIA 闪存卡插在面板上存 DUAP 应用镜像，前面 3 个 RS-232 分别伺候打印机、MasterView 操作终端和工程站，后面 4 个通信子槽留给 MB300/DP/Modbus 子卡。它不跑 800xA 的 Control Builder M，跑的是 Advant Master 那套 CBF/LOAP 老工具链。
选 PM150V08 而不是上 PM150V16（16 MB 版）或跨到 AC800M PM864，账面上省的是工程迁移成本—— 上几万行 Advant Master 代码沉淀着汽轮机 ETS、FSSS 那些顺控，换成 800xA 是整套 DUAP 重写的活，不是插拔卡能解决。现场实测发现，某 300 MW 机组辅机系统 PM150（早期 4 MB 版）老化后偶发 parity fault，换 PM150V08 后 SIMM 插紧、PCMCIA 应用卡原样插回，冷启+LOAP 重载 DUAP，20 分钟恢复控制，没动一行逻辑。严格来说它只吃 24 VDC 背板电不认 5 V CEX，纹波超 1 V p-p 会随机重启，这点是电商页标”120 VAC 输入”或”5V 背板”全错。网上把 写成”AC800M 16MB RISC CPU”的，是把 PM150V 系和 PM86x 系彻底混了。
