产品详情

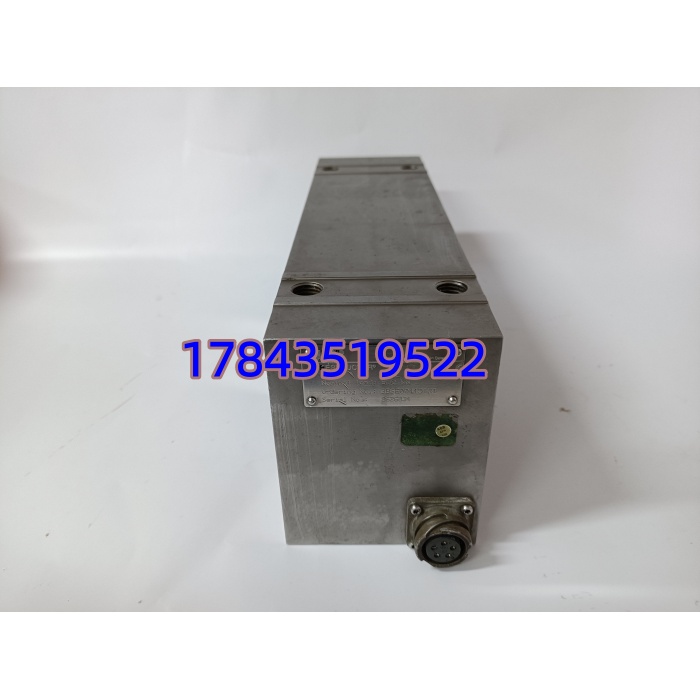

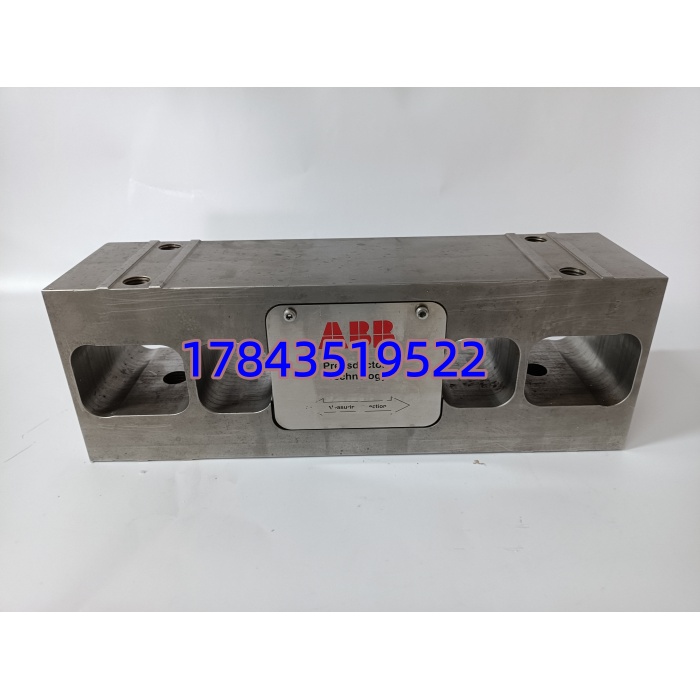

· 型号：PFTL101B 5.0KN（Order No. 3BSE004191R1）
· 品牌：ABB（Pressductor® Technology）
· 系列：PFTL101 — PillowBlock Horizontal Tension Load Cell
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Pressductor® 压磁式水平张力传感器（PillowBlock Load Cell，非应变片） |
| 完整型号 | PFTL101B 5.0KN，Order No. 3BSE004191R1 |
| 测量方向 | 水平（Horizontal）——安装在测张辊轴承座下方测水平分力 |
| 额定容量（Rated Load） | 5.0 kN（≈500 kgf） |
| 允许横向负载（垂直方向） | 30.0 kN（可承受辊自重及侧向负荷） |
| 过载能力（测量方向） | 500% 额定（至 25 kN），Pressductor 专利高过载耐受 |
| 测量原理 | 磁弹性（Magneto-elastic / Pressductor® Effect）——无源线圈，靠外加激磁频率工作 |
| 输出形式 | 低阻抗交流初级信号 → 经 PFEA101 / PFEA111 / PFEA112 放大器调理为 4–20mA 或 0–10V |
| 精度（典型） | ±0.5% FS，重复性 <±0.05% FS（根据 ABB Datasheet Doc. 3BSE030913R0401） |
| 滞后 / 非线性 | <±0.2% FS |
| 弹簧常数 | ≈ 325 kN/mm |
| 传感器挠度（满量程） | 0.015 mm |
| 配套放大器 | ABB PFEA101、PFEA111-20/65、PFEA112、PFEA113（须匹配量程并载入标定数据） |
| 安装形式 | 枕块式（PillowBlock），通常配安装板 PFSK128 或等效定制板 |
| 电气连接 | 屏蔽双绞线引出（依版本固定缆或端子盒），接放大器 X1 |
| 壳体材质 | 不锈钢（17-4PH 弹性体 + 防腐涂层） |
| 防护等级 | IP65（标准）/ IP67（BE 版），密封焊接 |
| 工作温度 | -20℃ ～ +80℃（部分文献 -40～+85℃ 依认证） |
| 存储温度 | -40℃ ～ +85℃ |
| 尺寸（约） | 100(L) × 25(W) × 25(H) mm（PillowBlock 标准轮廓） |
| 重量 | ≈ 0.5 kg |
| 认证 | CE，可选 ATEX/IECEx Zone 2/22（依具体版本） |
产品介绍
从维护记录里看，压磁传感器比应变片皮实得多——它能扛 5 倍过载和变频器共模干扰不怕，某冷轧线 PFTL101B 跑了 14 年才出事：磁芯微裂纹致初级线圈电阻从 8.2Ω 漂到 5.1Ω（匝间短路），PFEA111 报”Load Cell Fault”，张力示值悄无声息跌 30% 先引发断带才被发现。它无源无供电，故障模式通常是线圈老化或机械撞击过载，不会像电子卡那样先给预警，所以年检读 PFEA 内 Signal Level 做趋势跟踪很关键。
这货原厂标准版转 Obsolete（新项目推 PFTL101BE 加强密封版或 PFCL201C 垂向版），在役老线躲不开。市面 NOS 必须带原厂标定证书，无证书的”拆机测好”上关键产线等于盲调张力——废卷损失远不止传感器差价。按 ABC 分类归入 A 类：测张辊成对用（入口+出口各一对），建议每对辊（2 只）至少备 1 件冷备，关键产线按单侧成对即备 2 件（左右各 1）。TCO 视角算一次断带或降质废卷的损失，不是单只 PFTL101B 的采购价。
应用场景与库存策略
PFTL101B 故障征兆：PFEA 放大器报 “Load Cell Fault” / “Signal Low”，成对两传感器差值异常拉大（排除辊偏载），拆下测初级线圈电阻明显偏离 Datasheet 典型值（≈数 Ω～数十 Ω 依激磁频率）。
- 冶金冷连轧/精轧 测张辊水平张力检测（配 PFEA111）→ 单辊成对安装→建议每 2 套同规格辊（4 只）备 1 件冷备；关键连轧按单侧成对即备 2 件（左右各 1），入库贴标定证书编号及适配放大器版本，每 3 年核对外观密封完好（勿破坏原厂封装做通电测试）。
- → 若计划整体升级新 Pressductor 系列可只备最低安全库存 1 件过渡，余预算投入新传感器+放大器包。
- 二手/拆机件验收（高危！）→ 必须索要：① 序列号微距照 ② 原厂/授权标定证书（含温度补偿系数及 Gain/Offset） ③ 线圈电阻+电感对照典型范围记录 ④ 外观 IP 密封无破损龟裂。无标定证书严禁上关键产线。
- 安装注意→ 换新须在 PFEA 放大器菜单载入随货 Calibration Data 并做 Zero Calibration（辊空载）及 Span Check，不载入标定数据张力示值无意义。
真实案例：南方某 1450mm 冷连轧 F4→F5 间测张辊两侧 5kN 使用 11 年，某班张力示值突跌 30% 触发”张力偏差大”报警致断带。拆检初级线圈电阻异常（匝间短路），PFEA111 报 Load Cell Fault。库房无备件原厂 EOL，从欧州渠道调 NOS 带标定证书等了 8 天，期间该架手动张力维持降速生产。事后按 ABC 归入 A 类——向可靠渠道签 2 件（覆盖单侧成对）带原厂标定证书冷备入库，另要求维护班组每次年度大修读 PFEA 内 Load Cell Signal Level 做趋势记录。后来上游酸洗线同型传感器遇机械撞击过载，拆封冷备 40 分钟完成更换并载入标定数据恢复正常。
