描述
产品详情
· 型号：PFSK152
· 品牌：ABB
· 系列：PFSK系列 — Advant OCS / AC800M 信号集中器板（Signal Concentrator / DSP-UP Interface）
规格参数
- 完整型号：PFSK152
- ABB订货号：3BSE018877R2（替代早期3BSE018877R1，向下兼容需核对手册）
- 产品类别：信号集中器板 / DSP-UP接口模块（非控制器，不运行应用逻辑）
- 适用系统：ABB Advant OCS、Symphony Classic、AC800M / System 800xA（依具体机柜版本）
- 信号类型：多通道数字I/O汇聚，部分版本支持模拟量预处理（以原厂接线图为准）
- 电气隔离：现场侧与系统侧光耦/电气隔离（典型1500VAC，依版本）
- 供电方式：背板总线+5V DC 或 外部DC 24V（依机柜供电设计）
- 通讯接口：系统内总线连DSP-UP(PLD 1.0/1)，可选RS-485（Modbus RTU）— 以实物铭牌为准
- LED指示：PWR（电源）、RUN/CH OK（通道正常）、FAULT（故障）
- 工作温度：0℃ ~ +60℃（部分资料标-10℃ ~ +55℃，柜内安装）
- 储存温度：-25℃ ~ +70℃
- 安装方式：插入Advant OCS / AC800M指定槽位或DIN导轨（依机箱类型）
- 防护等级：IP20（控制柜内）
- 物理尺寸/重量：约220×160×40 mm / 0.5~0.7 kg（参考值，以实物为准）
- 认证标准：符合IEC 61131-2、EMC、RoHS（以出厂铭牌为准）
产品介绍

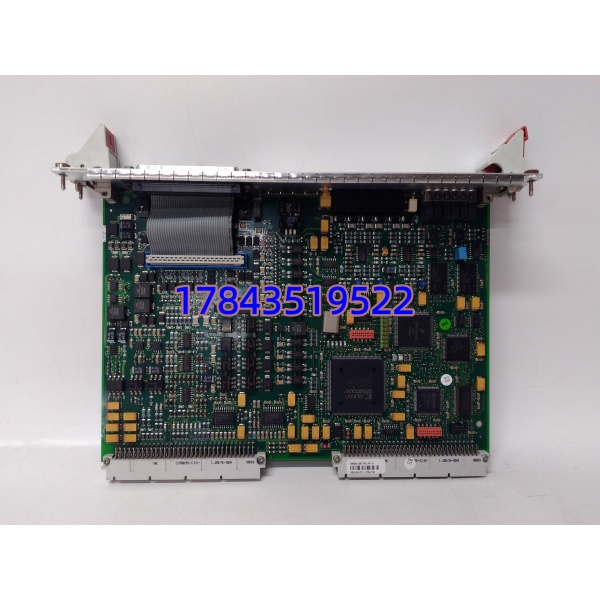

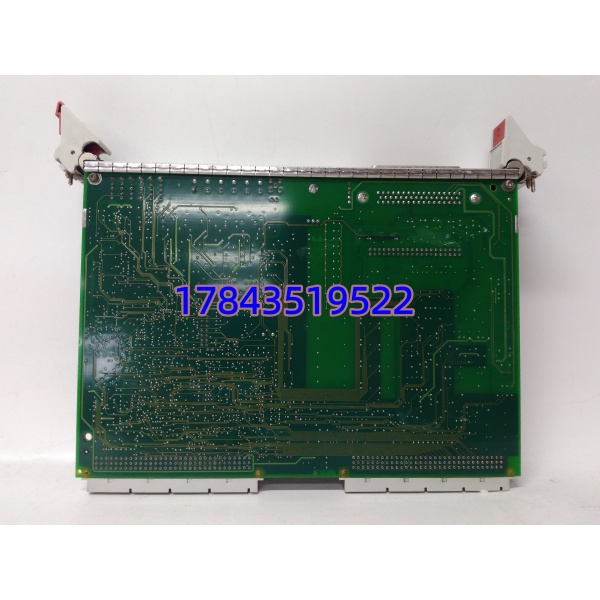

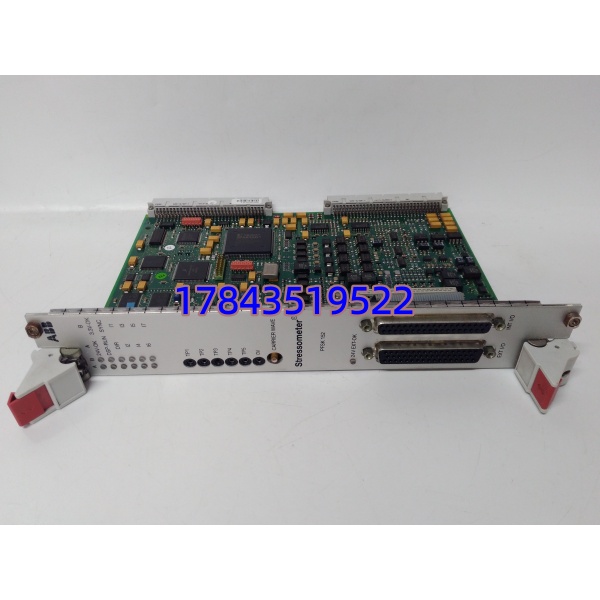

PFSK152 3BSE018877R2是ABB Advant OCS/AC800M系统里的信号集中器板（也常叫DSP-UP接口板），主要任务是把现场分散的多路数字/少量模拟信号采集进来、做基本调理，再通过系统内部总线送给主控制器处理，反过来也能把CPU指令分发到现场执行机构。它本身不是CPU模块，不带控制程序，纯粹做信号汇聚和电平转换。
老实说它就是老DCS柜里容易被忽略但又很关键的那块”中间人”——主控靠它拿现场数据。和通用采集板不同，PFSK系列针脚定义和背板时序是专门匹配ABB老系统的，直接代通用板基本跑不起来。R2版本是原厂对R1（3BSE018877R1）的小改升级，大多数情况可直接代换，但采购时一定要核对后缀和背板插槽类型，别光看”PFSK152″四个字母就下单。
应用场景与行业案例
痛点切入
我在现场见过Advant OCS老柜子报”DSP-UP Link Fail”，查半天是PFSK15x板卡上的光耦老化导致通讯时通时断——主控一切正常，就是丢现场信号。这种板卡一挂，整段I/O链路瘫痪，半夜被叫去处理真的非常闹心。另外老系统改造时原型号（R1）早已停产，找不到合适备件也是大麻烦。
典型场景
- 火电/化工老厂Advant OCS维护 — 作为DSP-UP接口板连接现场DI/DO汇流排，ABB原生匹配，第三方板插进去不认背板时序。
- AC800M系统I/O信号扩展（部分机柜配置） — 用PFSK152做局部数字量集中后再入系统，减少主控槽位占用，老线利旧时常用。
- 造纸/冶金老DCS备件置换 — R2替代已停产R1，保留原柜接线和地址映射，只需确认背板版本一致。
- 水处理厂分阶段扩容 — 新增就地机柜用S800 I/O + PFSK做总线桥接（部分配置下），减少主控室硬接线量。
真实案例
南方某300MW机组#2机脱硫DCS是Advant OCS，某夜班SO₂测点全变”？”。维护查PM为绿灯，翻故障日志是DSP-UP周期性通讯丢失。打开柜子发现PFSK152（R1）板上FAULT灯微闪——板载隔离器件老化。库房正好有一块全新 3BSE018877R2，断电拔出R1、插入R2、恢复供电，系统自动重链，5分钟恢复正常。老师傅事后只说了一句：”老系统不停产，全靠这种冷门板卡有备件。”——这就是它存在的意义。
