描述
产品详情

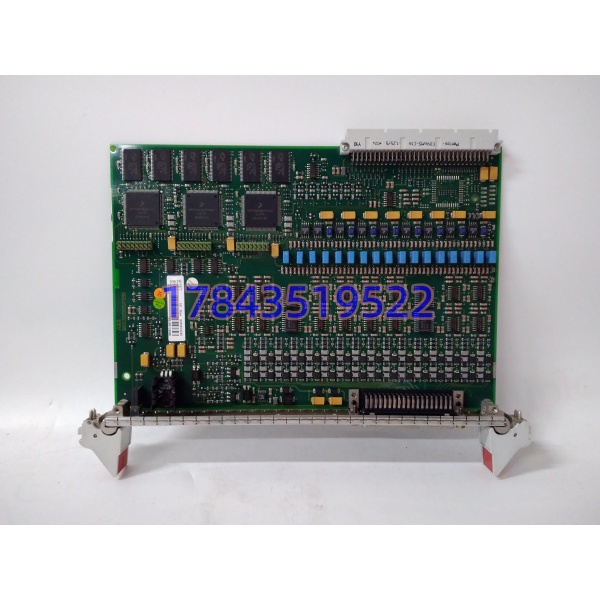

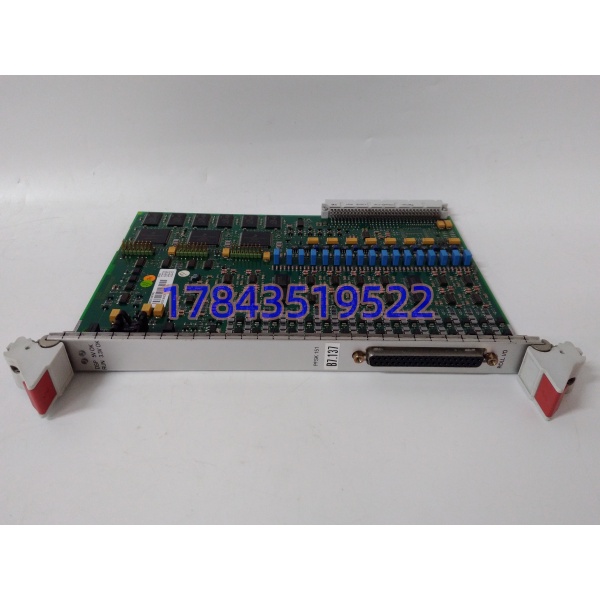

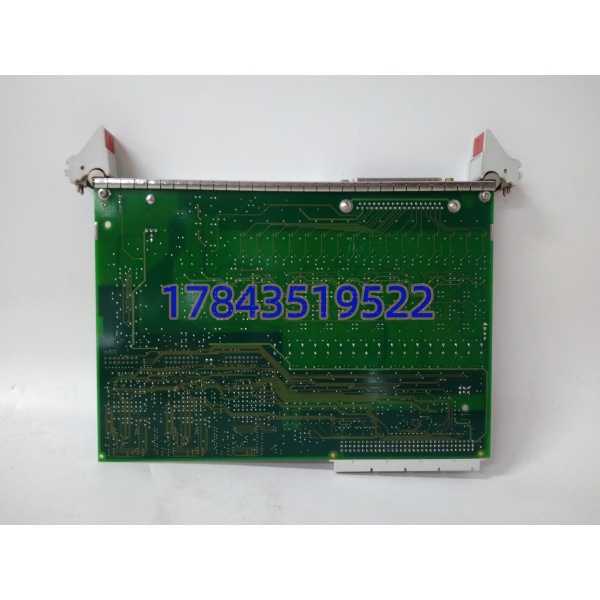

· 型号：PFSK151 3BSE018876R1
· 品牌：ABB
· 系列：AC 800M / Advant OCS 通信模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 协议 | PROFIBUS DP-V0 / DP-V1（IEC 61158 Type 3），部分资料标兼 FMS |
| 通道数 | 2 路独立 RS-485，电气隔离，可分别配主/从角色 |
| 物理接口 | 前面板 2×9-pin D-SUB（DB9 母座），485 A/B/GND + 终端电阻跳线 |
| 速率 | 9.6 k / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps 自适应或组态锁定 |
| 从站能力 | 每网段 ≤32 节点，协议地址 1-126，TTL 中继扩展 4 段 |
| 供电 | S100 背板 5 V DC（无需外供），典型 1.5-1.6 W，由 PM/BA 基板分配 |
| 隔离 | 通道-系统侧光耦隔离，通道间隔离；资料标 500 V-2 kV AC 档均有，以原厂手册为准 |
| 指示 | 前面板 RUN / COMx2 / ERR LED |
| 组态 | Control Builder M 内导入 GSD 文件图形化配站，固件可在线升级 |
| 机械 | S100 机架单槽宽（约 30 mm 宽 Eurocard 变体），前端 DB9 凸出面板，IP20 |
| 环境 | 0-60℃ 运行（部分渠道标 -20 起，以原厂为准），5-95% RH 无凝露 |
| 认证 | CE / UL / PU PVU 认证 / Profibus DP 用户组织认证 |
| 生命周期 | 随 AC 800M 经典系转入备件服务期，原厂新件难订，市面 NOS/拆机/维修件为主 |
产品介绍
PFSK151 是 AC 800M 把”Profibus 现场脏总线”和”控制器背板”隔开的那层桥。控制器算完的循环数据经 S100 背板送给 PFSK151，板载 DP 协处理器按 GSD 配的从站表轮询 ACS880、Samson 定位器、ET200S，回采数据再经背板返 CPU，CPU 扫描周期不被 12 Mbps 总线负载拖死。双通道独立是它最实用的点：通道 A 挂传动（ACS 系列变频器），通道 B 挂远程 I/O（S800 经 CI854 下挂或第三方 ET200），一边网络抖了另一边照跑，不用把变频和 DI/DO 混一条总线赌运气。
和 PFSK152（3BSE018877R1）比，151 是 Profibus DP 铜缆双通道，152 是 DDCS 光纤信号集中器（传动柜 RMIO 互联用），两者物理插槽相似但协议和针脚不同，不能互换。 和 CI854（S800 用的 Profibus 通信接口）比，PFSK151 插 S100 机架服务于 AC 800M 本架扩展，CI854 是 S800 I/O 站的通信卡，归属不同机架体系。和 S800 的 DI810/AI810 比，PFSK151 不带任何 I/O 点，纯通信。
在现场它解决的是”AC 800M 柜 Profibus 主站卡老化导致变频通讯全红”的备件问题。很多 2005-2014 年上的水泥线、水处理、化工装置，BOM 写 PFSK151 3BSE018876R1，采购容易发成 PFSK152（看前缀一样就买）或发成 CI854（都叫 Profibus 卡），插上去 S100 槽位不认或 DP 网络起不来。换件最忌两点：一是两通道 DB9 的终端电阻（220 Ω 和偏置）没按原柜拓扑恢复，总线反射导致 12 Mbps 掉帧；二是新卡 GSD 版本和 Control Builder M 工程里旧 GSD 不一致，从站参数偏移。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 搜到 PFSK152 下单”：业主水泥磨 AC 800M 柜 Profibus 主站卡 Fault，采购按”PFSK15x”搜到 PFSK152 3BSE018877R1 下单，到货插 S100 槽位面板 DB9 位置不对（152 是光纤 ST 口不是 DB9），Control Builder M 扫不到。最后按 3BSE018876R1 全号调回 ，DB9 对 DB9 恢复。
典型场景：
- 水泥生料磨： Ch A 主站轮询 6 台 ACS880 循环风机/选粉机，Ch B 主站挂 ET200S 远程站采皮带秤/阀门反馈，双通道隔离防变频器共模干扰串入 I/O。
- 水处理 DCS：AC 800M 经 从站模式被上位机 Honeywell DCS 经 Profibus 读数据，同时 Ch B 主站管现场 Samson 6 台定位器。
- 电厂化水：老 Advant OCS 升 AC 800M，原 保留跑老 Profibus 仪表群，新以太网卡并行，过渡期双网共存。
- 备件池：老 BOM” 3BSE018876R1″采购发成 CI854A（S800 通信卡，插 TU810 基座不是 槽）、发成 PFSK152（DDCS 光纤）、发成 DI810（24 V DI 卡）——四类都叫”ABB 卡”但完全不通。
- 改造：AC 800M 升 AC 800M-C（或转 800xA 现网），Profibus 逐步迁 PN/Modbus TCP， 随老总线延寿保留。
真实案例：
前年谷雨，华南某水务 AC 800M 柜 Ch A 报”DP Bus A Fault”，6 台 ACS880 通讯红。到现场先看前面板：COM A 不闪，ERR 常亮。先不换卡，查 DB9 终端——原柜总线两端 220 Ω 终端电阻，中段某变频器端有人检修时把终端开关拨到 ON 造成双端变三端，12 Mbps 下信号过冲。恢复终端拓扑（仅两端 ON）COM A 闪正常，不换卡。但顺手拆 看板载 5 V 变换，DC-DC 电感有焦痕（运行 11 年夏季高温柜），5 V 带载从 1.6 W 飙到 2.1 W 仍稳但余量没了。手头有块 NOS 同订货号 3BSE018876R1，先 Control Builder M 备份 GSD 配站表（从站地址/参数/看门狗），断 机架对应电源组、拔旧卡、插新卡、上电、CBM 重下配站（同 GSD 版本），Ch A 重新组态 6 台 ACS880，通讯恢复。事后记死： 换件前先拍①两 DB9 的终端电阻开关位置 ②偏置 SW 设置 ③CBM 里 GSD 文件版本和从站参数表——DP 卡换件不是”插上就通”，终端拓扑和 GSD 版本不对，同型号新卡也起不来总线。
