描述
产品详情

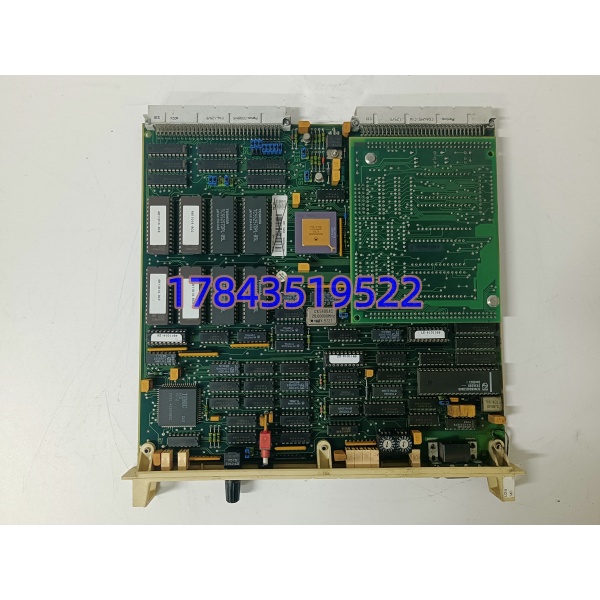

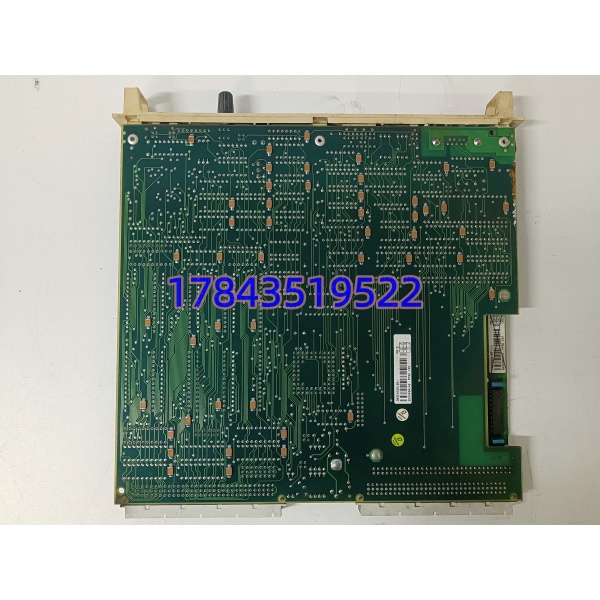

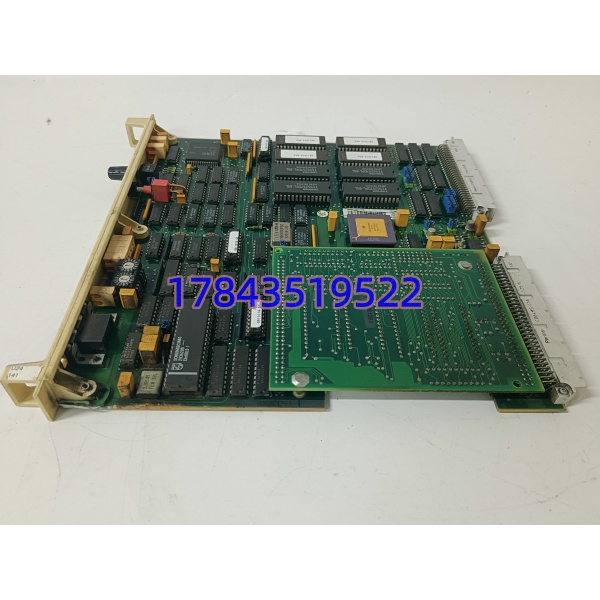

· 型号：PFSK130（订货号 3BSE002616R1）
· 品牌：ABB
· 系列：ABB Advant / MasterPiece 控制架构，PFSK信号调理系列（用于Pressductor张力/载荷系统）
规格参数
- 产品类别：信号调理单元 / 通道控制单元（Channel Control Unit）
- 型号/订货号：PFSK130 / 3BSE002616R1
- 系统平台：ABB Advant OCS、MasterPiece 200/300系列，老DCS张力控制链路
- 功能定位：Pressductor张力/载荷传感器接口板，模拟信号调理与隔离放大
- 输入通道：1–2路称重/张力传感器输入（Pressductor负载细胞，AC恒流激励）
- 输出信号：0–10V DC 和/或 4–20mA（可配置，线性化输出）
- 激励方式：恒流AC激励（Pressductor专用，抗温漂和接触电阻影响）
- 精度：约0.5%满量程，需核对/以原厂手册为准
- 供电电压：24V DC（±10%），典型电流消耗约数百mA
- 隔离：传感器侧与控制系统侧galvanic隔离（高电平，保护CPU板）
- 调节方式：板上零点/增益电位ometer，或软件参数调整
- 安装方式：机架安装（sub-rack / 专用卡槽，非DIN导轨）
- 工作温度：0°C至+55°C（标准工业控制室），存储–40至+85°C
- 尺寸/重量：约130mm×80mm×40mm，重约0.6kg（PCB板+金手指连接器）
- 认证：CE，需核对/以原厂手册为准
产品介绍
PFSK130是ABB老Advant/MasterPiece系统里专门的张力/载荷信号调理板，不是通用PLC模块，也不是通信卡。它的唯一活儿是把Pressductor压磁式张力传感器那点微弱的AC感应信号，用恒流激励隔离放大，变成干净的0–10V或4–20mA甩给DCS模拟输入。相比直接拿S800 AI模块接称重传感器，这板子带硬件低通滤波和AC激励，现场辊子机械振动、变频器共模噪声基本被吃掉，张力读数稳得多。它插在原厂PFSK机架/sub-rack里，通过背板给控制器，老造纸、轧钢、线缆拉丝线全靠它跑闭环张力控制。
坦白讲，这货现在就是纯备件生意——新项目ABB用PM8xx+专用张力模块或外部变送器，PFSK130只活在运行了15–25年的老线上。有一点要注意：它只认ABB Pressductor传感器（压磁原理，AC激励），别拿它接普通应变片电桥或HBM称重，激励方式和阻抗全不对，插上也没读数。
应用场景与行业案例
痛点切入：我在现场遇到过老造纸机干部张力闭环，原来PFSK130板子零点漂移，卷取张力显示慢慢爬到满量程，DCS以为纸幅太紧，自动降转矩把纸拉断，整缸断纸重新引纸耗40分钟。还有热连轧老MasterPiece系统，张力板通道隔离击穿后变频器干扰串进CPU，偶尔触发总复位，粗轧机全停。这类模拟张力信号，漂移或干扰=断纸/断带=非计划停机，换板要快。
典型场景：
- 造纸机湿部/干部卷取张力：PFSK130接Pressductor辊下传感器，AC恒流激励扛住烘缸变频器噪声，输出0–10V进Advant控制器做闭环，非它不可因为老机架只认PFSK背板，第三方变送器要改柜内接线和槽位。
- 冷轧/热连轧带钢张力控制：轧机前后S辊装Pressductor测力辊，调理信号给MasterPiece 300做AGC张力补偿，非它不可因为压磁传感器必须AC激励，普通DC电桥读不准。
- 线缆/钢丝拉丝机：放线/收线张力检测，机械振动大，板上硬件滤波吃抖动，非它不可因为断线一次要穿模半小时。
- 塑料薄膜/印刷涂布机：老线Advant OCS里管涂布辊张力，高湿环境靠隔离防凝露漏电，非它不可因为涂布不均=整卷废料。
真实案例：背景是华东某老造纸厂2号机，Advant OCS系统里一块（3BSE002616R1）在梅雨季后张力读数跳变±15%，卷取区断纸三次。危机是周六夜班，库存只有一块ebay拆机，原机架是双槽并排（主备不切换，只是分左右卷取）。换件解决：先停卷取段（其余部仍跑），断电机架电源（这板不支持热插拔，金手指带电拔可能打弧或烧背板），抽出故障板，插进拆机件，上电后进工程师站调零点电位ometer（有一点要注意：Pressductor必须现场无负载时调ZERO，再挂已知砝码调GAIN，别信旧刻度），张力稳在±1%内，重启卷取后没再断纸。工程师感慨：幸亏备件是同源，要是拿通用SIEMENS称重变送器改，至少停半天改柜内接线和DCS模拟量组态。
