描述
产品详情

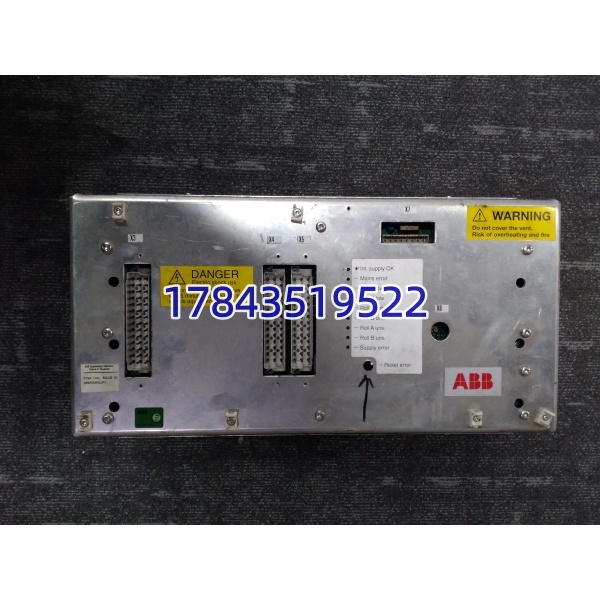

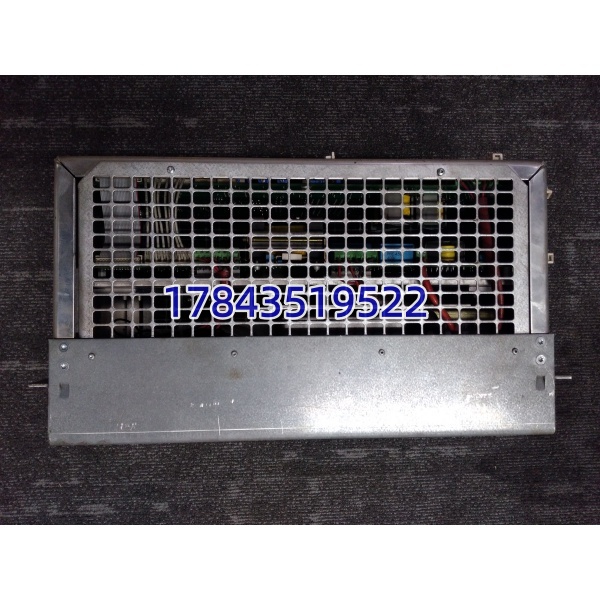

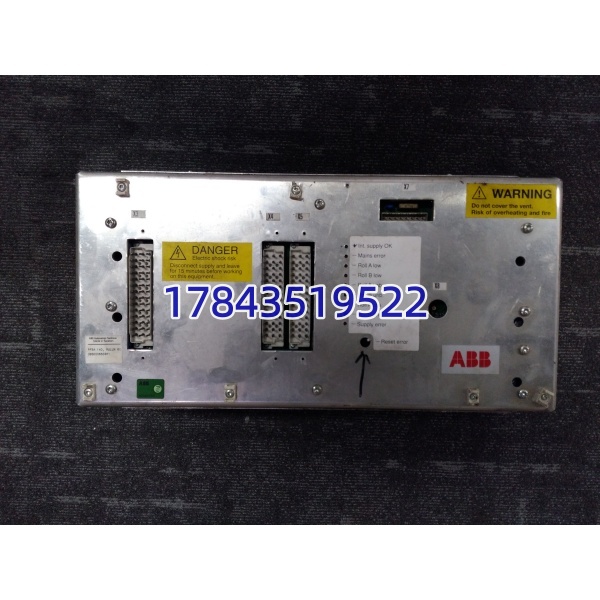

· 型号：PFSA140
· 品牌：ABB（Advant / Bailey Infi 90 → Symphony 兼容）
· 系列：Advant Fieldbus 100（AF100）— Bus Power Supply Module（3BSE003816R1）
规格参数
- 产品型号：PFSA140
- ABB 订货号：3BSE003816R1（注意：3BSE006503R1 是 Freelance AC800F 系统用电源模块，与此 AF100 总线电源不通用）
- 产品类型：Advant Fieldbus 100 Bus Power Supply Module（现场总线电源馈电单元）
- 适用系统：ABB Advant OCS / Symphony Enterprise Management & Control System（旧 Bailey Infi 90 扩展 AF100 网）、ABB Freelance 早期 AF100 链接 I/O
- 输入电压：24 VDC（标称，范围通常 18～30V DC，需核对原铭牌）
- 输出电压：稳压 24 VDC 馈入 AF100 总线电缆（通常为红/黑双绞线现场总线电源对）
- 额定输出电流：典型 1.5A～2A（足够驱动多台 PFSA101/PFSA103 从站，具体依版本查手册）
- 短路保护：内置电子限流 + 热关断，解除故障自动恢复或需重新上电（依版本）
- 隔离：输入/输出及总线侧与系统背板电气隔离（典型 ≥500V DC）
- 状态指示：PWR（输入电源 OK）、BUS（总线输出正常/故障）LED
- 安装方式：插入 Advant Fieldbus 机架专用槽位 或 DIN 导轨安装（PFSA140 存在机架插卡版和 DIN 盒装版两种形态，采购前确认现场实物）
- 连线方式：螺钉端子（输入 24V +/-、输出总线 +/-、PE）
- 工作温度：0℃ ～ +55℃（控制柜内）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE、cULus、部分版本 GL/DNV 船级社认证（依批次）
- 配套模块：常与 PFSA101（总线终端器）、PFSA103（现场 I/O 从站耦合器）配套组成 AF100 分布式 I/O 链路
产品介绍
PFSA140 不是 CPU 也不是 I/O 卡——它是 ABB Advant Fieldbus 100（）系统的总线电源模块，专门给 现场总线链路馈送隔离 24VDC，供沿途挂的 PFSA101/PFSA103 现场从站取电。 是 ABB 老派令牌环现场总线，这条总线上跑控制数据的同时靠 PFSA140 提供总线电源。模块本身无逻辑，坏了现象很简单：总线上所有从站掉电→通讯全断，控制器报”Fieldbus Node Missing”。
坦白讲这东西故障率不高，但老厂改造时遇到过端子氧化接触不良、输出端短路保护锁死误判为模块坏。有一点要注意：PFSA140 有两种形态——机架插卡版（插 Advant Fieldbus 机架）和 DIN 导轨盒装版（独立安装给远程 I/O 总线供电），买前确认现场是哪种。另外 3BSE003816R1（24VDC 入 总线电源）和 3BSE006503R1（宽压 AC/DC 入 Freelance 柜内系统电源模块）完全不通用，看铭牌输入电压别买错。
应用场景与行业案例
痛点切入：
化工厂 Advant OCS 系统，控制室到现场 总线约 800 米挂 6 个 PFSA103 从站。某次清灰后总线全掉线，量 输出端 0V——输入端 24V 正常但 BUS LED 灭。松开输出端子重压接发现原线头氧化虚接导致模块进入短路锁存。复位后恢复，但模块端子已发烫老化，顺手更换同型号做冷备。我遇过类似的，端子松比模块真坏还常见。
典型场景：
- ——为远程 I/O 从站（PFSA101/103 系列）提供总线隔离电源，一条 链路配 1～2 台做冗余或分段供电
- ——老电厂辅机程控、化水车间通过 链接远程 I/O， 是链路”心脏”
- ——长距离现场总线中间加 补总线压降（需核算总线负载电流，不可并联输出到同一线段）
- （少数项目）——为 耦合器及远程站供电
真实案例：
南方某炼油厂重整装置，Advant OCS 柜内 （3BSE003816R1）运行 19 年后 PWR 灯亮但 BUS 灯灭， 链路 4 个现场站全离线。旁路测 输入正常、输出悬空 24V OK，一带载立即跌落→判定内部功率级老化。库房有拆机测试件，断电拆下原模块（记录端子线号），新件按原线位压接，上电 BUS LED 亮绿， 通讯重建，现场站逐一上线。仪表班长说”这玩意儿二十年没坏过，一坏全站哑，幸亏留了备件”。
