ABB PFEA113-20 张力控制器 | 卷绕/涂布/分切设备专用 快速发货

描述

关键技术规格

产品深度介绍

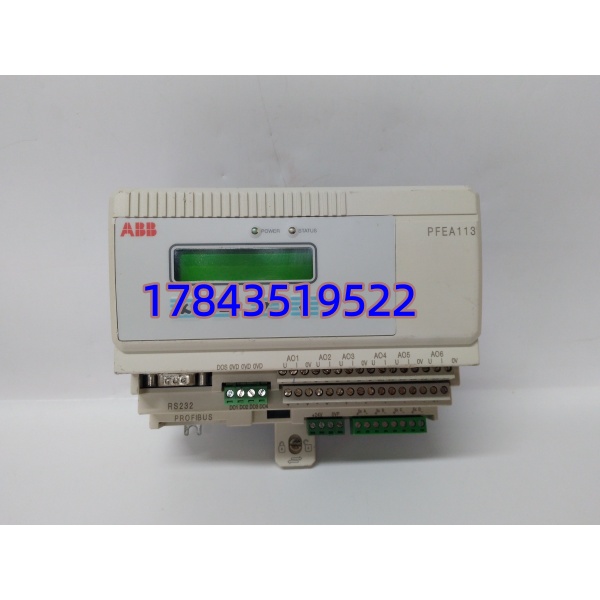

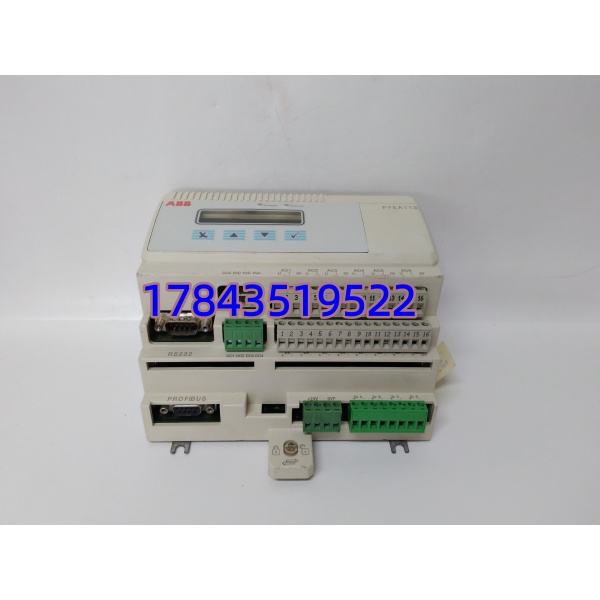

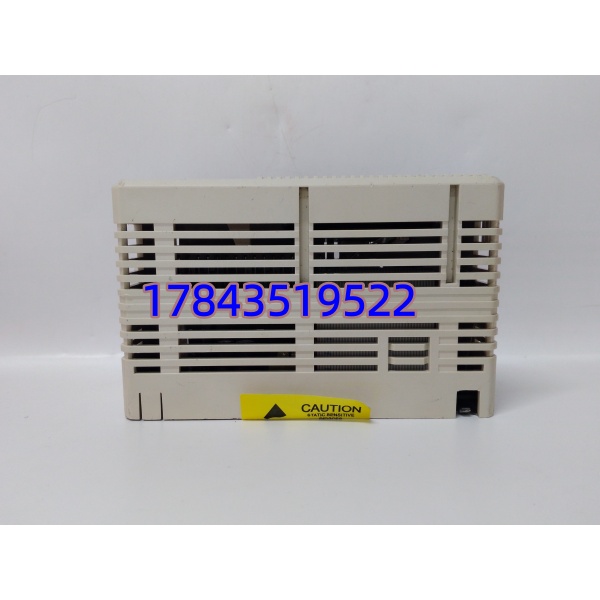

ABB PFEA113-20（订货号 3BSE028144R0020）是ABB PFEA11*系列张力电子装置中的高阶型号，属于该产品线中功能最完整、扩展能力最强的版本。它本质上是一台专用张力控制器，专门为卷材连续加工场景设计——比如造纸、薄膜生产、金属箔轧制、印刷包装、锂电池极片涂布等行业。在这些场景中，材料在高速运动中如果张力忽大忽小，轻则造成产品厚度不均、套色不准，重则直接断带停机，损失以分钟计。

这个型号与同系列PFEA111/112的关键区别在于I/O容量和处理能力。根据ABB官方数据，PFEA113支持最多4个压头(Load Cell)输入，而PFEA111/112只支持2个。这意味着它可以在同一根测张辊的两端各装两个压头，通过内部算法综合计算，消除单点测量误差，在宽幅材料上尤其实用。同时它提供了6路模拟输出、4路数字输出、2路模拟输入和1路数字输入，这个配置足够同时驱动多个执行机构并向PLC/DCS发送多路状态信号。

PFEA113-20的一个核心设计特点是Profibus-DP通信作为标配，而不是选配。这意味着它可以直接挂到DCS或PLC的Profibus-DP网络上，将张力数据、报警状态、诊断信息以数字量形式上传，同时接收主站的设定值和控制指令。相比传统的模拟量4-20mA传输，数字通信的精度不受线缆电阻和EMI干扰影响，在长距离或多设备级联场景中优势明显。模块配备的多语言数字显示屏和配置按键，用于查看张力值、设置参数和校准系统。

应用场景与行业案例

工程痛点描述

在卷材连续生产线调试中，张力控制往往是最后一道被攻克的难关。去年帮一个锂电池隔膜涂布项目做系统集成，产线速度一升到60m/min，张力值就开始周期性波动，涂布厚度跟着飘，废品率直奔15%。现场用的是一块通用AI模块加上变频器内部的PID，根本没有专用的张力控制单元——压头信号进来是微伏级的，要走长线送到PLC的AI卡，沿途的变频器谐波和电机启停干扰全耦合上来了，再好的软件滤波也救不了。后来换成PFEA113-20直接在现场端处理压头信号，Profibus-DP把数字量送上PLC，张力曲线一下拉直了。

典型应用场景

1. 锂电池制造 – 极片涂布/分切/卷绕
   在铜箔或铝箔的涂布工序中，张力波动直接影响涂布厚度公差。PFEA113-20配合压头，可将张力波动抑制在较小范围内，提升电池能量密度一致性。
2. 金属加工 – 超薄带钢/铝箔轧制
   在高速轧机中，带钢张力波动会导致厚度偏差甚至断带。支持4个压头输入，可安装在测张辊两端，通过差分信号消除轴承座振动带来的干扰。
3. 高速印刷包装 – 套色张力控制
   在凹版印刷机中，各色组之间的张力一致性直接影响套印精度。-20的多路模拟输出可同时驱动多个牵引电机，实现多段张力同步控制。
4. 造纸/薄膜 – 收卷锥度控制
   在收卷过程中，随着卷径增大，张力需要按锥度曲线逐步减小，避免内紧外松。支持锥度张力控制模式，可预设线性或S型梯度。

现场使用技巧

的参数配置通过面板菜单完成，有几个关键点容易被忽略：

• 压头额定量程(Nominal Load)：必须按照压头铭牌上的数值设定，否则显示值和实际张力对不上。
• 包角增益(Wrap Gain)：带钢对测张辊的包角不是90°或180°时，需要手工计算并输入增益系数。公式是：包角增益 = 1 / (1 + sin(包角 – 90°))。
• 测量范围(Measuring Range)：出厂默认是10倍额定量程，如果实际使用范围远小于这个值，建议改小量程以提高分辨率。
• Profibus通信地址：在Miscellaneous Menu中开启Profibus并设定站地址，确保与主站配置一致。
