描述
产品详情

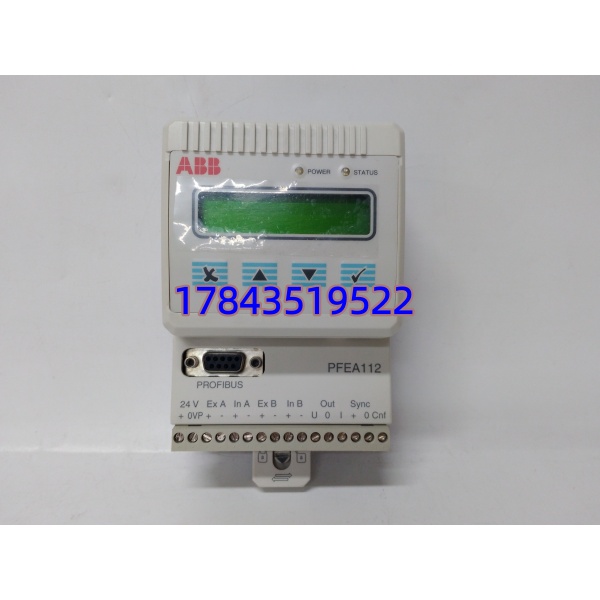

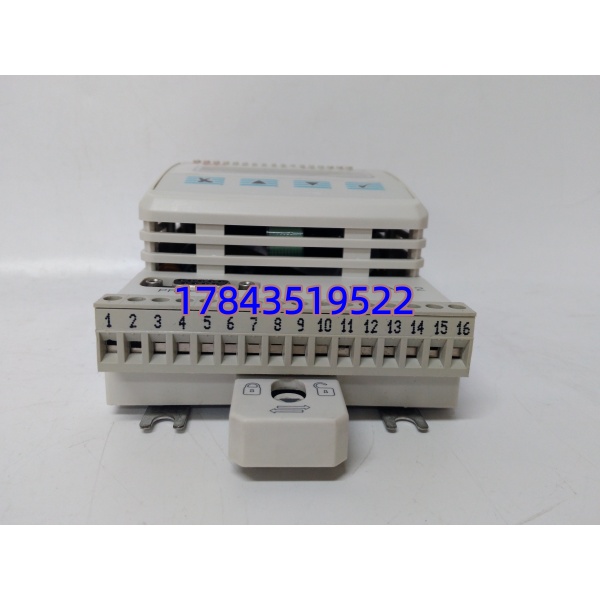

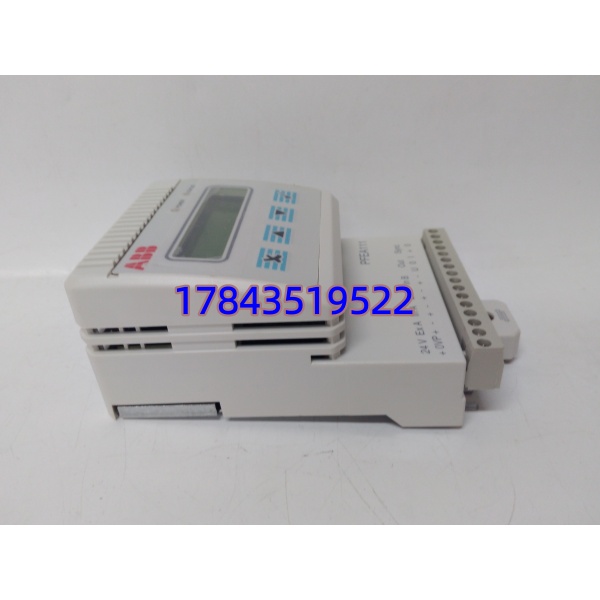

· 型号：PFEA112-20（订货号 3BSE050091R20）
· 品牌：ABB
· 系列：PFEA112 — Pressductor 张力电子单元（带 Profibus-DP）
规格参数
- 产品类型：张力信号处理器/放大器（Tension Electronics with Profibus-DP）
- 供电电压：24 V DC（允许范围 18～36 V DC），反接保护
- 功耗：最大约 7.5 W
- 传感器输入：2 路独立 Pressductor Load Cell 输入（兼容 PFCL / PFTL / PFRL 系列压磁压头）
- 传感器激励：0.5 A rms @ 330 Hz（交流激磁）
- 允许传感器线缆电阻：最大 5 Ω/每路
- 模拟量输出：1× 电压 -5～+11 V DC（最大负载 5 mA），1× 电流 0～21 mA DC（最大负载 550 Ω）
- 数字通信：Profibus-DP Slave（V0），需 ABB_0716.gsd 文件；部分版本带 RS-485/Modbus RTU
- 数字滤波：6 档可调时间常数（15 / 30 / 75 / 250 / 750 / 1500 ms）
- 显示与人机：前面板 2×16 字符多语言 LCD，可显示 A、B 单路或 A+B / A-B，单位可切 N/kN/kg/lb 等
- 自诊断：LED 运行(绿)/故障(红)，传感器断线检测、信号超限报警、总线报警
- 工作温度：+5～+55℃（存储 -40～+85℃），湿度 5%～95% RH 无凝露
- 安装与防护：35 mm DIN 导轨安装（EN 60715），防护等级 IP20，尺寸约 170×105×32 mm，重约 120 g
- 认证：UL 508，符合 EMC 及低电压指令（EN/IEC 标准）
产品介绍
PFEA112-20 是 ABB Pressductor 卷材张力测量系统里的专用信号调理单元，不是通用模拟量输入模块。它接收 PFCL/PFTL 系列压磁张力压头的交流激磁反馈信号，经过内置 32 位处理器做增益放大、数字滤波和线性化处理后，一路给本地模拟输出驱动变频器或磁粉制动器，一路通过 Profibus-DP 直接挂入 ABB AC 800M/800xA 或西门子 S7-300/400 等 PLC，省掉 AI 卡和隔离器。
相比 PFEA111，它多了 Profibus-DP 数字通讯接口；相比 PFEA113，它只有 2 路 Load Cell 输入而非 4 路。EEPROM 存储零点和满度标定参数，换模块后可从菜单调出原参数（但仍建议复核标定）。有一点要注意——它只认 ABB Pressductor 330 Hz 激磁的压磁式传感器，不能直替应变片电桥（惠斯通电桥）式称重放大器。
应用场景与行业案例
痛点切入
我在现场见过冷轧镀锌线张力突然漂高，操作工以为是压头坏了，结果是旧模拟放大器被变频器谐波灌入导致零飘——整线降速找了 4 小时。PFEA112-20 的数字滤波+Profibus 通讯能避开模拟量共模干扰，断线检测也能第一时间报警而不是默默给个假值导致断带。
典型场景
- 冶金冷轧/镀锌/彩涂线 — 卷取与开卷张力闭环控制，需 Profibus 直连传动或 DCS，模拟隔离不够用时非它不可
- 造纸/薄膜分切复卷 — 高速（>600 m/min）下数字滤波抑制辊系振动，LCD 就地看 A/B 路合力调试方便
- 线缆/铜箔拉丝 — 包角补偿+锥度张力，需接 Pressductor 压磁压头（第三方应变片传感器不适用）
- 印刷涂布联动线 — 多段张力区各自配一块，通过 DP 网络统一上传减少柜内接线
真实案例
南方某铝箔分切线，原用第三方应变放大板，夏天电柜升温后零漂严重，每班要手调零点，偶尔直接断箔。停机窗口换了两块 PFEA112-20（原系统 S7-400 + DP），导入 GSD 改 DB 偏移量约 20 分钟，开启 75 ms 滤波。之后连续三个月张力波动控制在 ±1.5% 内，再没因测量漂移降速。老师傅原话：”早知道这玩意有断线报警，上次不至于裁废三千米料。”
