产品详情

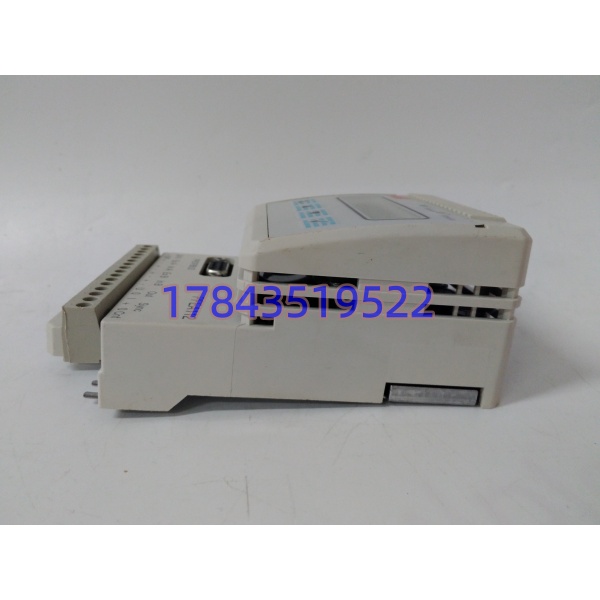

· 型号：PFEA112-20（3BSE030369R0020）
· 品牌：ABB（Pressductor Force Measurement）
· 系列：PFEA11x Tension Electronics（v2.1 硬件基线）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | 双通道张力电子放大器，Pressductor 系统信号前端+本地张力闭环处理器 |
| 后缀含义 | -20 = IP20 DIN 导轨版 + 20 mV/V 量程档（配 PFTL101BE-2.0/5.0 等小量程枕块）；同系 -65=IP65 封闭箱+65mV/V 大量程（冷轧/铝箔） |
| 传感器接口 | 2 路独立 Pressductor 输入，激磁 0.5A rms @330Hz，允许传感器电缆回路电阻 ≤5Ω/路（超阻会激磁压降→线性漂） |
| 兼容传感器 | ABB PFTL 枕块张力、PFCL 紧凑压磁力（称重也行但属错用）、PFR 滚柱；第三方应变片不推荐（330Hz 激磁不匹配） |
| 模拟输出 | 1×电压 -5~+11V DC（≤5mA）；1×电流 0~21mA（≤550Ω）；可设 SUM 或 DIFF 或单通道缩放 |
| 数字输出 | Status OK 继电器（干接点），无通用 DO 点；报警经 Profibus 上报 |
| 控制功能 | 内置 PID + 加速/惯性前馈补偿，可做单机架张力闭环驱 ACS800/DCS800 模拟给定；也跑透传模式只做测量 |
| 通讯 | PROFIBUS-DP Slave（V0/V1），GSD=ABB_0716.GSD；无以太网（那是 PFEA122 的活） |

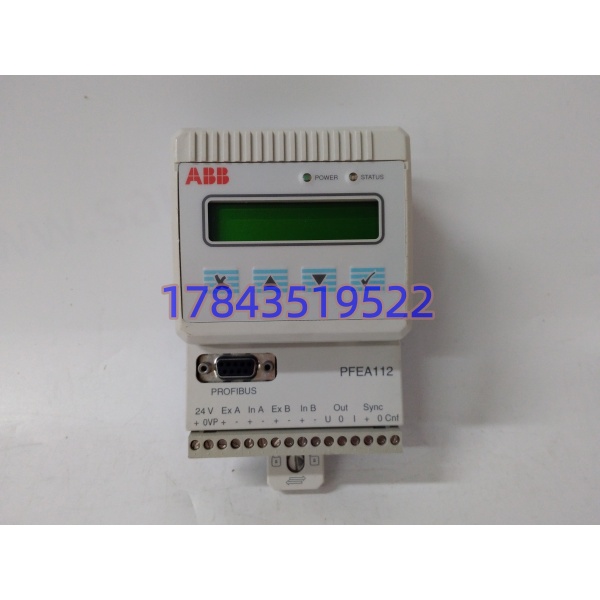

| 显示操作 | 前面板 2×16 字符 LCD（英/德/法/西/中），4 功能键本地零点/增益标定，看 A、B、A+B、A-B |
| 滤波 | 阶跃响应 0-90% 可选 15/30/75/250/750/1500 ms，每输出独立设 |
| 供电 | 24V DC（18-36V），典型 7.5W，无外供模拟端 |
| 诊断 | OK 双色 LED（绿/红），断线/过载/超温/总线掉站自检，最大值保持+零偏记忆（EEPROM） |

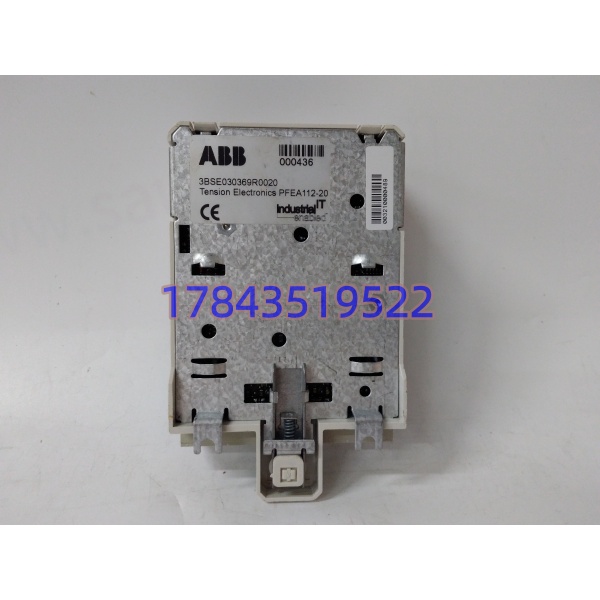

| 安装 | 35mm DIN 导轨（IP20 版），约 110×75×120 mm，0.45-0.55 kg |
| 工作温度 | +5…+55℃（控制室/柜内档），存储 -40…+70℃ |
| 环境 | 5-95%RH 非凝露，EMC 2014/30/EU、LVD 2014/35/EU、UL508 |
| 精度 | 综合 ±0.5%（系统级，含传感器）；模块本身放大线性 ±0.1%FS 级 |
| 同系件 | PFEA111-20（同双通道无 Profibus）、PFEA113-20（四通道+DP）、PFEA122（Profinet+EIP）、PFTL101BE 枕块、PFCL201C 压头 |
| 生命周期 | PFEA11x v2.1 归 ABB Force Measurement Legacy 维护档，新项目推 PFEA12x 或 AMS 张力包；3BSE030369R0020 原厂可订但交期长，流通以库存/拆机为主 |
| 常见误标 | “ACS880 插槽卡””800xA 控制处理器””8DI+4DO””称重变送器通用型””ARM 核”均错；它是独立 DIN 张力前端，不插 PLC 机架 |
产品介绍
PFEA112-20 是卷材料产线里”把导辊下压磁枕块的几毫伏变成 4-20mA 和 Profibus 张力值”的那台小盒子。Pressductor 原理是压磁（磁致伸缩逆效应），传感器本身无供电、要吃 330Hz 交流激磁，PFEA112 负责发激磁、收毫伏、做温度补偿和线性化，再输出模拟给定给传动或上送 DP 主站。和 PFEA111-20 的唯一硬差别就是112 多了 Profibus DP 从站——111 是纯模拟+继电器，112 能直接挂进 AC 800M / S7-400 / 800xA 做数字张力采集，省隔离模块。后缀 -20 不是”20 通道”也不是”20V”，是 IP20+20mV/V 档，配小量程枕块；锂电隔膜、BOPP 薄膜、光伏背板这种小张力短距工位用 -20，冷轧铝箔大张力用 -65。
坦白讲，这卡最坑的是“PFEA 归哪条 ABB 产品线”——采购新人以为它和 PM866、CI854 一样是 Industrial IT 模块，去 800xA 备件目录里查不到（或查到但跨目录），其实它在 ABB Force Measurement / Pressductor 目录，和 PFCL 称重、PFTL 张力是同族。我在锂电涂布机备件单见过写”PFEA112-20 AC800M 模块”发来一颗，电工拿它往 PM866 机架槽里怼，物理都进不去——它是 35mm DIN 导轨独立装柜门旁的小盒，不是背板卡。买件必须写全”PFEA112-20 3BSE030369R0020 Pressductor 张力电子”，别光写 PFEA112。
应用场景与行业案例
退化表现：330Hz 激磁变压器老化导致小信号信噪比掉、张力值低频抖动；EEPROM 标定点丢失（换件没备份参数→上电全零需重标定）；Profibus 偶发掉站（GSD 版本和主站不一致或终端电阻松）；-5~+11V 输出级运放轨到轨退化导致满度偏 3%；最隐蔽的是”线阻临界 5Ω”——传感器电缆长了点，激磁压降使满度线性漂 0.5%，薄膜收卷越收越松看不出来。
- 锂电隔膜涂布机：PFTL101BE-5.0 枕块×2 装纠偏辊座，-20 采 A/B 张力做 DIFF 偏载预警（隔膜 4.5μm 偏载就褶皱），Profibus 进 AC 800M 做涂布段恒张力。
- 造纸机网部/卷取：Pressductor 枕块埋在导辊轴承座下，-20 出 0-21mA 给 DCS800 传动做纸幅张力闭环，防断纸。
- BOPP 薄膜双向拉伸（MDO/TDO）：双点张力 SUM 进 ，PID 前馈补偿拉伸加速段惯性力，薄膜不颈缩。
- 铝箔轧机小张力段：-20 档配 PFTL101BE-2.0 小量程， 做轧制线张力监视，大量程机架另用 -65 版。
- 印刷/凹印机料卷：放卷锥度张力由 算卷径+PID 给磁粉制动器，收卷换卷时 DIFF 看料幅对中性。
真实案例：2023 年西南某布辊 （3BSE030369R0020）每天上午 9 点张力值抖 ±1.5N 约 10 分钟，薄膜边缘偶发褶皱。查传感器（PFTL101BE-5.0）阻值正常、屏蔽接地正常、Profibus 无掉站。最后拆 发现内部 330Hz 激磁变压器环氧封胶有微裂（昼夜温差大），冷态（清晨）激磁幅值跌 8%，9 点太阳晒柜壁升温后恢复。库存调一颗同 3BSE030369R0020 拆机件，从旧件 EEPROM 读参数（零点/增益/滤波 750ms/DP 地址 12）抄进新件，DIN 轨带电（先 ACS800 切转矩开环、断 PFEA 24V、换件、恢复）换上，抖动消失。电气主操原话：”不是传感器坏、不是 PLC 坏，是 PFEA 里一颗激磁变压器’怕冷’，换模块前把菜单参数拍下来比啥都强——这盒子标定数据全在 EEPROM，没备份换上新件就是全零。”
