描述
产品详情

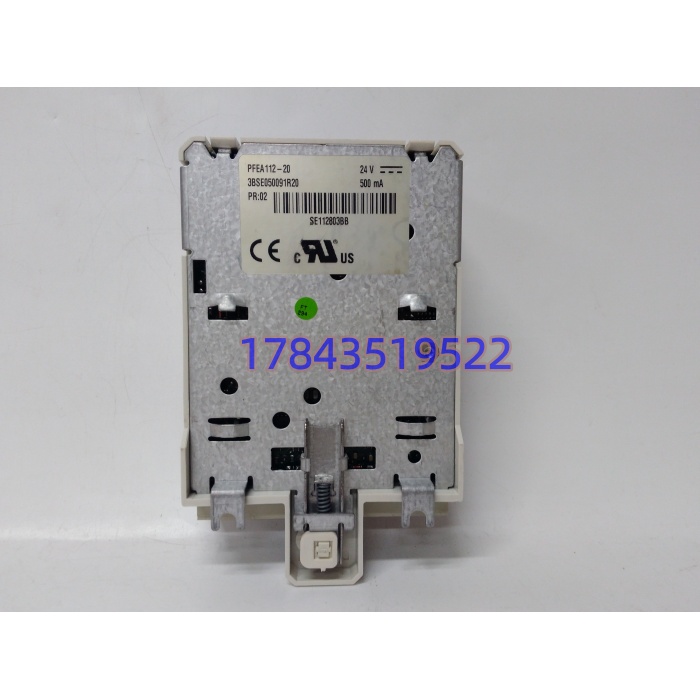

· 型号：PFEA112-20（3BSE050091R20）
· 品牌：ABB
· 系列：Pressductor 张力电子系列（PFEA112，可挂 ACS800/DCS800/800xA/AC 800M）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品身份 | 张力电子处理单元（Tension Electronics），自带 Profibus-DP 从站 |
| 传感器输入 | 2 路独立 ABB Pressductor 压磁式（PFTL/PFCL/PFRL 系） |
| 励磁输出 | 330 Hz，0.5 A rms，每路线缆电阻 ≤5 Ω |
| 适配量程 | 后缀 -20 对应最大 20 kN 张力压头（如 PFCL201C-20） |
| 模拟输出 | 1× 电压 -5~+11 V DC（≤5 mA）；1× 电流 0~21 mA（≤550 Ω） |
| 数字通信 | Profibus-DP V0/V1 Slave，12 Mbps，GSD：ABB_0716.GSD 或 ABB_0717.GSD |

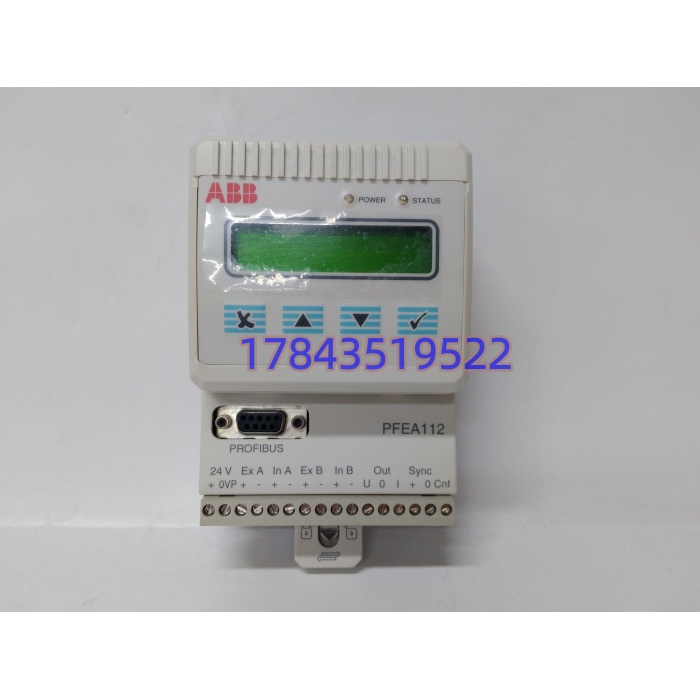

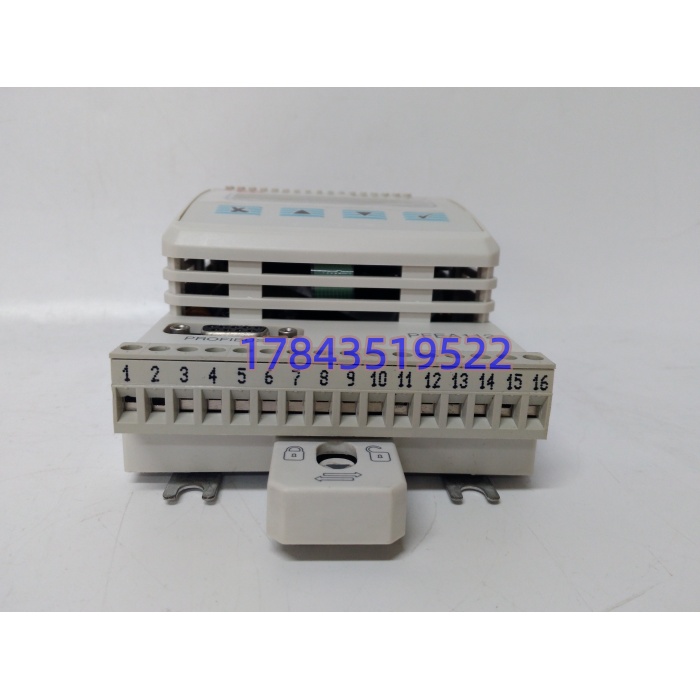

| 本地显示 | 前面板 2×16 字符 LCD，可切显 A / B / A+B / A-B，4 键本地标定 |
| 数字滤波 | 阶跃响应 15 / 30 / 75 / 250 / 750 / 1500 ms 六档可选 |
| 供电 | 24 VDC（18–36 VDC 允许），功耗 ≤7.5 W |
| 安装 | 35 mm DIN 导轨（IP20）或面板密闭盒（IP65 依变体） |
| 工作温度 | +5°C 至 +55°C（存储 -40~+70°C） |
| 诊断 | OK 双色 LED、DP 状态 LED、传感器断线检测、EEPROM 存标定参数 |
| 尺寸重量 | 约 110×75×120 mm（DIN 版），0.45–0.55 kg |
| 认证 | CE / UL 508 / EMC 2014-30-EU / LVD 2014-35-EU |
产品介绍
分切机一刀下去废掉整卷铝箔，原因往往不是刀钝，是张力反馈慢了半拍。PFEA112-20（3BSE050091R20）就是 ABB 给 Pressductor 辊系留的那块专用张力电子单元：两路压磁头进来，内部 32 位 RISC 算完 A+B 总和或 A-B 差值时延在毫秒级，同时并行推一路 DP 从站报文给 AC 800M 或西门子 S7，再补一路 ±10 V / 4–20 mA 模拟量给老传动柜——数字量和模拟量双轨兜底，老线改造不用拆原模拟回路。
选它而不是上 PFEA111 再外挂 DP 耦合器，账面上省一个柜内盒子，工程上省的是 AMS 穿透诊断：面板 LCD 不接笔记本就能看 A-B 极性对不对，换辊后从 EEPROM 调原标定，夜班处理断纸断带能省一小时。现场实测发现，某薄膜线把老 PFEA111 换成 PFEA112-20 后，DP 报文周期从原来模拟量采样 20 ms 缩到总线 4 ms 级，收卷锥度控制超调明显变小。严格来说它只吃 ABB 330 Hz 励磁的 Pressductor 头，第三方应变片式 Load Cell 激励频率和阻抗不对，强行接进去读数飘到满量程——买前先核现场压头型号尾号是不是 PFCLxxx-20。
替换与升级建议
- 直接替换：PFEA112-20 (3BSE050091R20) ↔ PFEA112-20 (3BSE030369R0020)（同型号不同订货号批次，硬件一致，R20 与 R0020 仅为 ABB 内部修订流水，GSD 通用，零改线）
- 直接替换（升级通信）：PFEA111-20（无 DP 版）→ PFEA112-20（加 DP 从站，模拟量输出保留，控制树里多挂一个 DP 节点即可，机械尺寸与端子兼容）
- 软件兼容（需改配置）： → PFEA113-20（PFEA113 通道密度/诊断更强，但 GSD 文件换 ABB_07xx 新版本，Step7/CBM 硬件库需更新，DP 地址重分配约 0.5 人日）
- 硬件不兼容： → S800 AI810/AO810（后者是 AC 800M 机架插卡，背板 LVDS 与 DIN 轨张力器完全两路东西；电商页把 写成“16 通道 AI/AO”是抄参数串词，物理不能互插）
- 常见选型误区：搜 3BSE050091R20 会撞出“S800 16AI HART 模块”“AC800M 模拟量卡”等张冠李戴页（见部分 MRO 站误标）。真 本体无 S800 背板插头、无 16 通道、只有 2 路传感器端子+DP 口+模拟输出，采购单必须写清“Pressductor 张力电子 DIN 轨版”。
