描述
产品详情

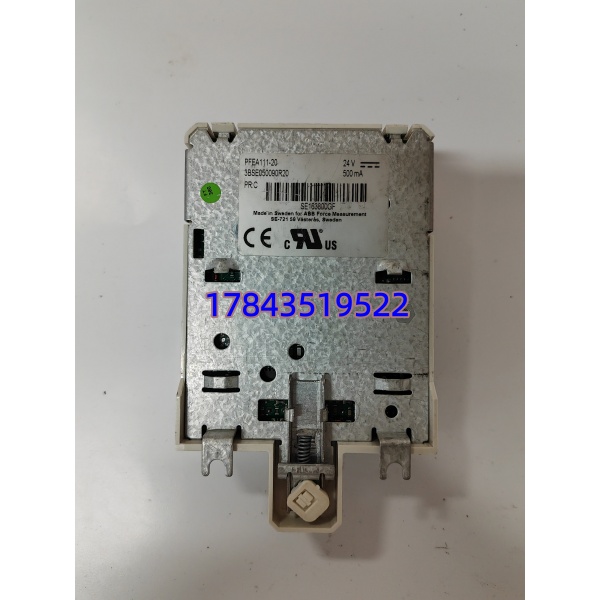

· 型号：PFEA111-20
· 品牌：ABB
· 系列：PFEA 张力电子模块（Pressductor Web Tension System）
规格参数
- 产品类型：张力电子放大器/信号调理模块（Tension Electronics Unit），基础模拟版
- 订货号：3BSE050090R20（替代早期 3BSE028140R20）
- 适用传感器：ABB Pressductor PFCL / PFTL 系列压磁负载传感器（压磁线圈），兼容标准应变片Load Cell需核对激励方式
- 传感器输入通道：2路独立负载传感器输入（Ch A / Ch B）
- 传感器激励：0.5 Arms @ 330Hz（压磁激励），最大允许传感器线缆电阻 5Ω/传感器
- 模拟量输出：电压 -5～+11V DC（max 5mA负载）或电流 0～21mA DC（max 550Ω负载），可软件选

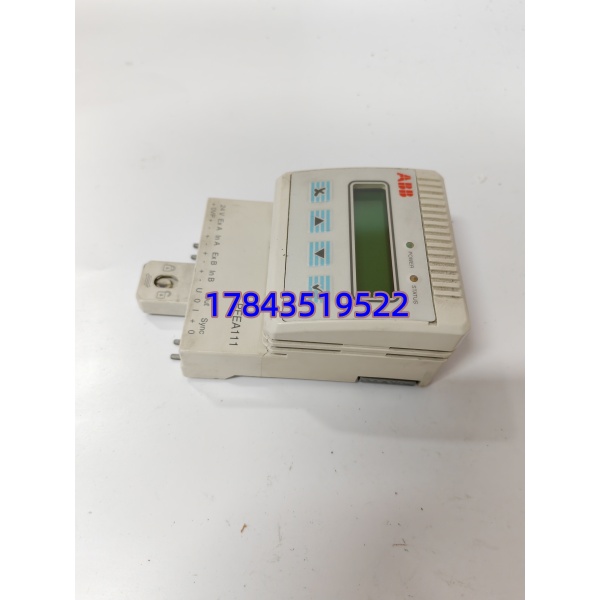

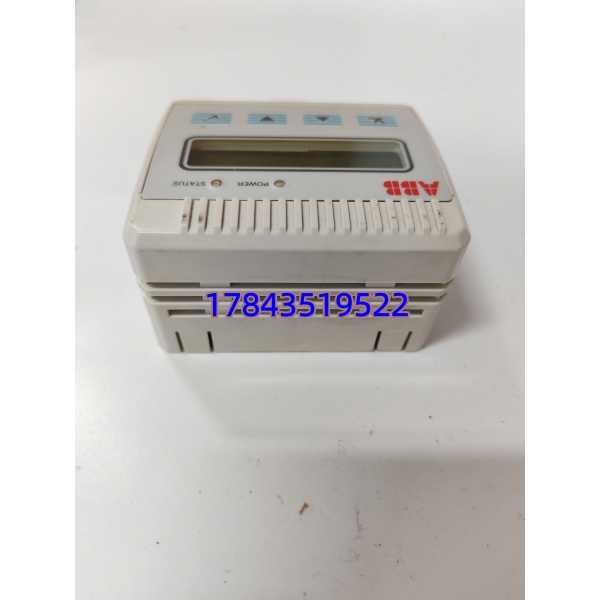

- 显示：前面板 2×16字符多语言LCD，可显示 A、B、A+B（总张力）、A-B（差张力）
- 显示单位：N、kN、kg、lbs、N/m、kN/m、kg/m、pli（可组态）
- 滤波时间常数（0–90%阶跃响应）：15 / 30 / 75 / 250 / 750 / 1500 ms 六档可选
- 供电：DC 24V（允许范围 18–36V DC），功耗 ≤7.5W
- 诊断：PWR绿色/FAULT红色LED；传感器断线、超量程、内部故障自检
- 记忆功能：最大负载记忆（可复位）、零点偏移记忆
- 通信接口：无（PFEA111为基础版）；PFEA112带PROFIBUS DP，PFEA122带PROFINET——注意别买错
- 数字输入/输出：无（PFEA113带DI/DO，PFEA111无）
- 安装方式：35mm DIN导轨（IP20版）或独立IP65密封外壳版（依订购配置）
- 工作环境：温度 +5～+55℃，湿度 5%～95% RH 非凝露
- 防护等级：IP20（DIN导轨版）/ IP65（独立外壳版）
- 认证：CE、UL 508、符合 EMC 2014/30/EU及 LVD 2014/35/EU
- 尺寸（DIN版）：约 105(H)×75(W)×120(D) mm，净重≈0.2–0.8kg
产品介绍
PFEA111-20是ABB Pressductor卷材张力测量系统的核心信号调理单元，专门配合PFCL系列压磁辊或PFTL压磁传感器使用。它接收两路压磁线圈信号，经温度补偿和数字滤波后输出标准化模拟张力值（总和/差值可选），前面板LCD直接读数值，无需PLC参与就能做本地张力监视。
坦白讲，这模块在产线里最大的优点是抗干扰——压磁原理本身不怕粉尘油污，330Hz交流激励配合内置数字滤波能把变频器谐波滤得很干净，不像应变片易受接地环路影响。它是PFEA系列的基础款（无总线通讯），如果你的系统原先用它送4–20mA/0–10V给DCS或变频器做闭环，直接换同型号就行，参数在板载EEPROM里，不用重新下装工程文件。有一点要注意：-20后缀代表24VDC DIN导轨版，别和AC110/230V供电的IP65壁挂版搞混。
应用场景与行业案例
痛点切入（工程师视角）：
我在现场见过铜箔分切机张力飘——原先用国产应变片放大器，夏天柜内温升大、变频器一开模拟量就抖，导致收卷时紧时松边部起皱。换PFEA111-20配Pressductor压磁辊后，330Hz激励+可设750ms滤波把噪声压下去，A-B差信号还能监测辊子偏载预警轴承磨损。关键是它不断线不停机——压磁传感器理论MTBF >10万小时，模块本身也极少坏，适合不想频繁调校的场合。
典型场景：
- 金属加工（冷轧/精整/重卷线）：钢带/铝箔张力监测，压磁辊耐过载、不怕冲击，PFEA111输出给传动系统做闭环恒张力控制。
- 造纸/薄膜/无纺布生产线：放卷/收卷/中间段张力检测，双传感器输入支持A-B差算消除侧向力影响。
- 锂电极片涂布/分切：高精度低漂移张力反馈防止极片断裂或褶皱，配合ACS880等变频器直接模拟量闭环。
- 印刷/复合/标签加工：多段张力分区控制，本地LCD方便机台操作员快速看实际张力是否达标。
真实案例：
前年帮一条停产待件的铝箔粗轧线——张力显示归零跳变，查下来是-20板内电源滤波电容老化导致励磁电流不稳。库房恰好有一块同型号二手件（标签3BSE050090R20），断电拆旧、装新、拧紧端子，通电后按MENU进参数确认Load Cell类型（压磁/Strain Gauge）、设好量程和单位，30秒读数恢复正常。轧机班长说早知道这模块参数不丢就顺手备一块在柜门侧——坦白讲这类停产系统备件，多留一块原型号比事后全网找货划算太多。
