描述
产品详情

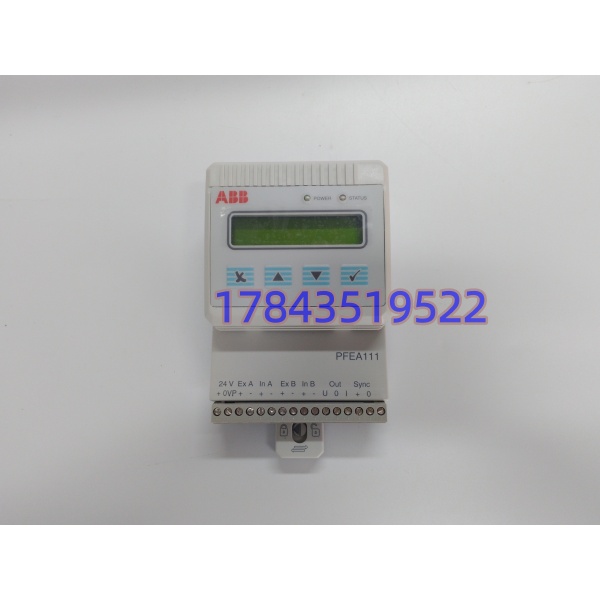

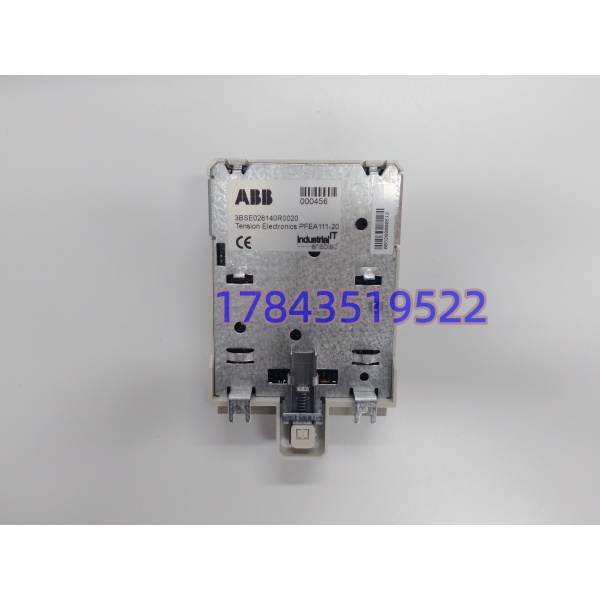

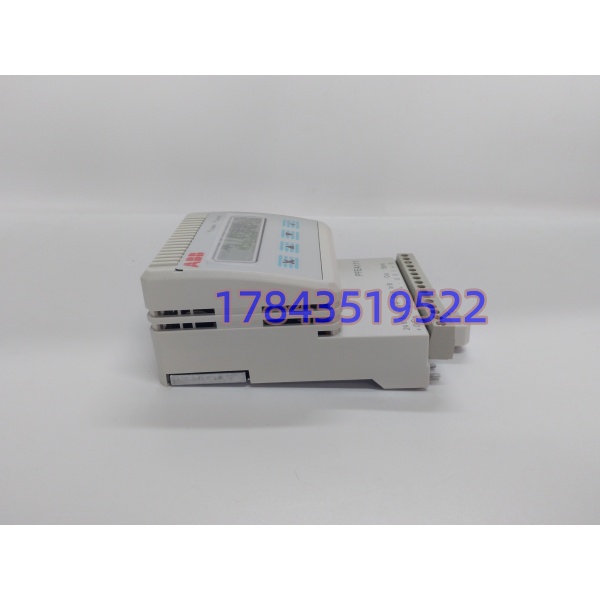

· 型号：PFEA111-20
· 订货号：3BSE028140R0020
· 品牌：ABB
技术参数
- 产品类型：双通道张力电子单元（Tension Electronics，PFEA111 系列基础型，无现场总线）
- 适配传感器：ABB Pressductor PFTL / PFCL 系列压磁式张力压头（2 只，线缆回路总阻 ≤5Ω）
- 传感器励磁：0.5 A rms @ 330 Hz（交流励磁，磁致伸缩原理）
- 显示模式：A、B、A+B（SUM）、A-B（DIFF），2×16 多语言 LCD
- 模拟输出 1：电压 -5 ~ +11 V DC，最大负载 5 mA
- 模拟输出 2：电流 0 ~ 21 mA DC，最大负载 550 Ω
- 数字输出：Status OK 继电器（绿/红 LED 自诊断），无通用 DO 扩展
- 通信接口：无（PFEA112 才带 Profibus DP-V1，PFEA113 带多总线；本型号纯模拟）
- 供电：24 V DC（18–36 V 宽压），功耗 7.5 W
- 精度：±0.1% F.S.（闭环测量，内置温度补偿）
- 滤波档位：15 / 30 / 75 / 250 / 750 / 1500 ms 阶跃响应可选
- 安装：35 mm DIN 导轨（EN 50022），尺寸约 77×22.5×114 mm 或 120×80×30 mm（依外壳批），约 0.2 kg
- 防护等级：IP20（柜内安装；同系有 IP65 独立外壳选件）
- 工作环境：+5 ~ +55℃（操作），5%~95% RH 无冷凝，EMC 符合 2014/30/EU
- 认证：CE、UL508（IP20 版）
产品介绍
从薄膜线凌晨三点断膜撕辊的痛点切入——操作工说“张力表没报警”，拆柜一看是老 PFEA111 的励磁电容衰减，330Hz 变成 310Hz，压头回波相位歪了，SUM 值看着平，DIFF 早就漂了。PFEA111-20 的定位就是 Pressductor 压头的专属翻译官：它不产生控制算法（PID 在传动侧 ACS880 或 DCS 里），只负责把两路压头的交流 mV 信号解调、线性化、温度补偿后，输出干净模拟量。在某个 4.5μm 锂电隔膜项目里碰到过，原线用国产单通道变送器只走 SUM，导辊微偏载发现不了；换成 PFEA111-20 开 DIFF(A-B) 显示，偏载 3% 就能在 HMI 上预警，褶皱率直接掉一半。
商业价值很直白：原厂闭环保精度。ABB 的 330Hz 交流励磁+相位解调是专利路数，第三方变送器用直流桥源硬替，小信号段非线性、温漂翻倍，法定计量重检都过不去。但得泼冷水：它不带任何工业以太网或 Profibus，老线走 DCS 模拟量采集没问题，新项目若要求 EtherNet/IP 直连就得换 PFEA113 或在前面加网关。严格来说，它只在固件匹配的 PFTL101BE-2.0/5.0 这类 20mV/V 额定灵敏度 压头上跑满 ±0.1%，若现场压头是 65mV/V 的 PFCL301-65，必须选 PFEA111-65，跨后缀替换会让满量程增益错位。
替换与升级建议
✅ 直接替换
- -20 同订货号 3BSE028140R0020（任何 Rev/年份批次）：物理尺寸、端子定义、励磁参数一致。拔下旧件→记好量程标定参数（或拍 LCD 菜单）→插新件→重输灵敏度 mV/V、量程、单位、滤波档→做零点与挂码标定即可，无 PLC 改动成本。
- -20 另一订货号 3BSE050090R20：同为 -20 后缀双通道无总线版，硬件等价，ABB 内部物料切换号，直替无碍。
⚠️ 软件兼容（需改配置）
- -65（3BSE028140R0065）：物理同壳同导轨，但后缀 -65 适配 65mV/V 大量程压头。若原压头是小量程 20mV/V，硬插 -65 会导致增益不对、满度读不满；反之小量程压头接 -65 板会饱和。必须同时核对压头标牌灵敏度，跨后缀替换需重做全程线性标定，且 DIFF 小信号段误差变大，薄膜/锂电场景不推荐。
- PFEA112-20（带 Profibus）：槽位能换，但原系统若只接了模拟量，Profibus 口空着不影响运行；若原 DCS 已依赖 DP 通讯读张力，降级到 111-20 会丢远程诊断，需改回模拟量采集，工作量 0.5–1 人天。
❌ 硬件不兼容
- 通用应变片变送器（如 24V 直流桥源 350Ω 模块）：Pressductor 是交流励磁磁致伸缩原理，直流桥源驱动会永久退磁或损坏压头，绝对禁止替代。
- PFEA113 四通道版：机械同导轨但通道数/总线/参数结构不同，原两通道接线映射不对，且 113 功耗 12W 与 111 的 7.5W 背板余量不同，只能依赖库存找正确 111 系列。
