产品详情
· 型号：PFCL201CE 50KN（3BSX802939-108）
· 品牌：ABB
· 系列：Pressductor PFCL201 PillowBlock
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 卷材/带材张力测量压头，轴承座下安装 |
| 测量原理 | Pressductor 磁弹效应（铁磁体受力→磁导率变→线圈感应电压），无应变片 |
| 额定载荷 | 50 kN（11250 lbs） |
| 扩展载荷 | 75 kN |
| 过载能力 | 测量方向 500 kN（10×额定），横向 125 kN |
| 允许横向载荷 | 25 kN（h=300mm 处） |
| 精度等级 | ±0.5% FS |
| 重复性 | <±0.05% |
| 迟滞 | <0.5% FS |
| 蠕变 | 30 min 后 <0.1% |
| 变形量 | 0.02 mm（弹性系数 2500 kN/mm） |
| 输出形式 | 低电平感应信号，需配 ABB PFEA111/112 张力电子单元或专用变送器，非直出 4-20mA |
| 结构材质 | 整块 17-4PH / 高强度不锈钢机加工，无活动部件 |
| 防护等级 | IP65（典型），Mill-duty 版可应对酸洗/镀锌 |
| 工作温度 | -30~+80℃ |
| 安装方式 | 枕块式，M20/M24 12.9 级螺栓，扭矩 200-300 Nm，受力轴与中心严格对中 |
| 订货号后缀 | 3BSX802939-108 中“108”代表 50kN+特定电缆/接头配置，换后缀须核对原铭牌 |
| 停产状态 | PFCL201 系列仍属 ABB 测量产品活线，但老后缀批次仅走备件渠道 |
产品介绍

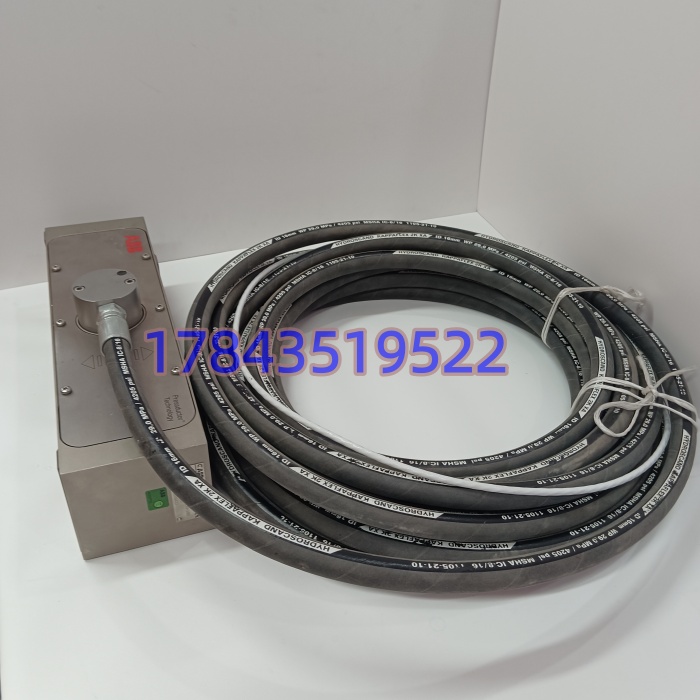

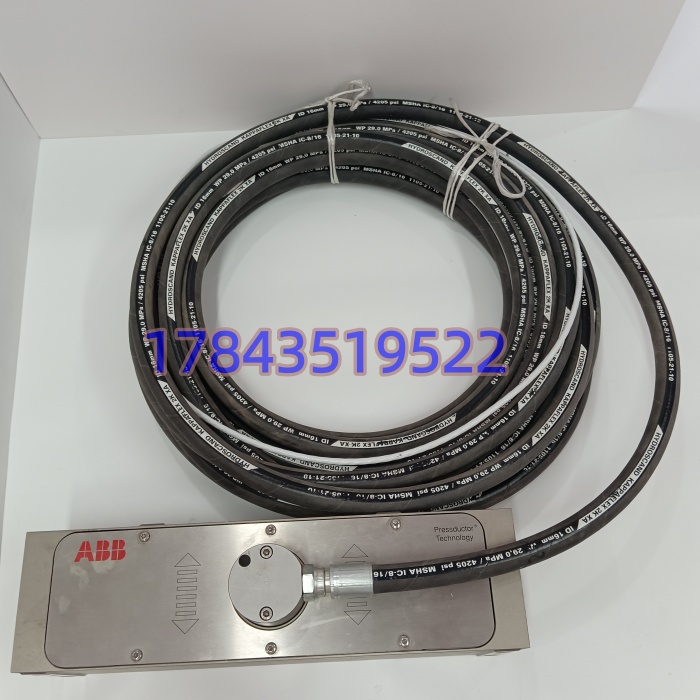

PFCL201CE 是 ABB Pressductor 枕块式载荷传感器里 50kN 那一档，安装在开卷/卷取/夹送辊的轴承座底下，测的是辊子传下来的垂直分力，再由几何关系折算成带材张力。它和应变片式力传感器最大的区别是里面没有箔片、没有活动机构，靠整块不锈钢的磁弹效应干活——所以抗冲击、抗过载、抗油泥，轧机旁边震得厉害的地方它能扛住 500kN 瞬时砸一下不坏。
和 PFCL202 拉压两用型不同，PFCL201CE 是纯压缩枕块，只吃垂直力；和 3BSX657820-108 那个“PFCL 201CE”不是一回事——后者是某些代理商把 Freelance Profibus 主站模块的号混写进来了，买之前必须把“力传感器”和“总线模块”分开。坦白讲，现场买它的人基本是轧线、纸机、薄膜线老装置补备件，新项目 ABB 也还在推同系列，但老后缀 108 的库存越来越靠拆机和代理积压。
应用场景与行业案例
我在现场遇到过最误事的，不是传感器坏，是检修时把 PFCL201CE 和 PFCL202 混装——前者压缩、后者拉压，轴承座下垫反方向，开机张力趋势直接反向，PID 一调就断带。压磁头这东西外形像，铭牌小字不看清就翻车。
典型场景：
- 冷轧酸洗线：夹送辊轴承座下左右各一 PFCL201CE 50kN，合起来算带钢张力，酸雾里 IP65 比应变片活得久。
- 造纸机退纸架：卷径变化大，张力 5~40kN 波动，Pressductor 无位移特性不会因疲劳漂零点。
- 铝箔轧机：50kN 量程配 75kN 扩展，瞬断带冲击 200kN 砸下来传感器没事，下端变送器烧了是另一回事。
- 塑料薄膜收卷：低速高精度，配 PFEA112 做闭环，换应变片方案同样机柜要重标。
- 线缆铠装成缆机： offshore 版本耐振 10g，普通枕块也能扛 50g 冲击，比电子秤皮实。
真实案例：西南某不锈钢退火线，#3 张紧辊右侧 PFCL201CE 读数逐渐比左侧低 8%，换辊检修时拆开发现传感器本体没坏，是 108 后缀原配电缆屏蔽层在穿线管里被磨破，车间变频器共模串进来，PFEA111 零点慢慢拖。备件袋里有根同后缀 108 的原厂带接头电缆（含 ClickLoc 式旋接），换线不换头，20 分钟两侧对称。仪控班长说：“Pressductor 头子十年不坏，坏的多是尾巴那根线，备件单写 3BSX802939-108 必须连电缆一起备，单买头子没线也是半残。”
