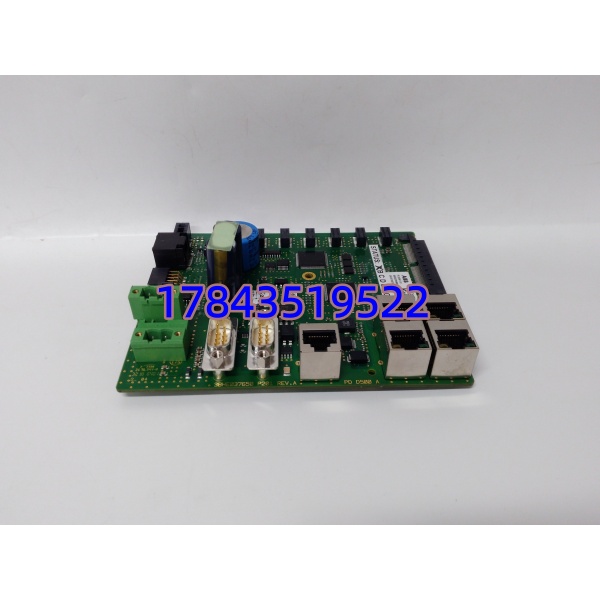

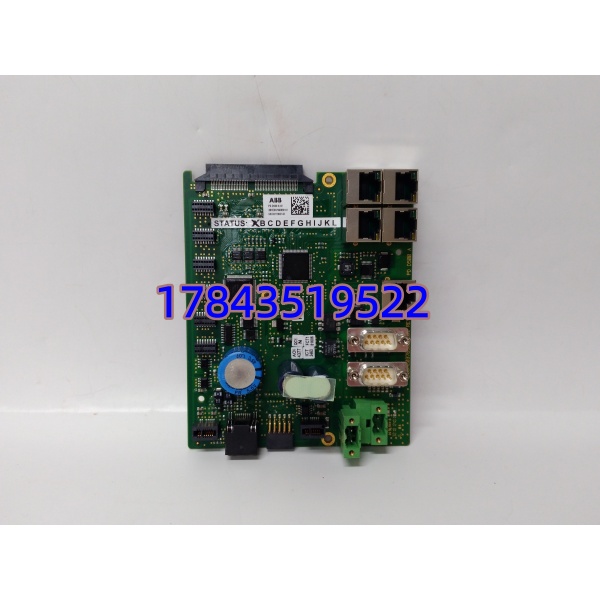

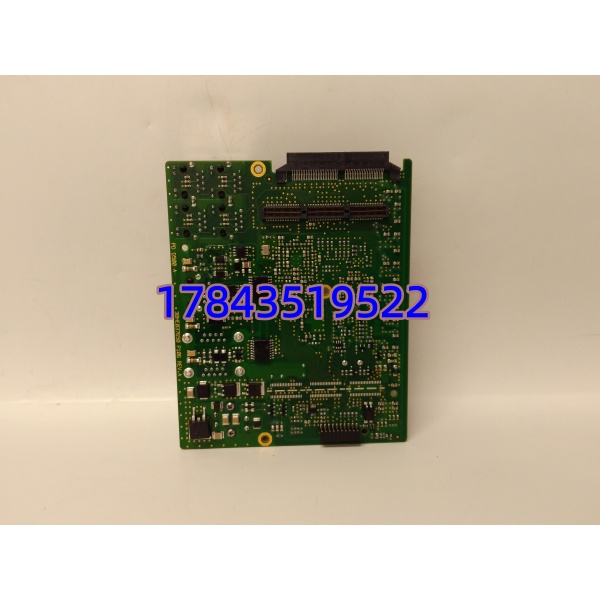

· 型号：PDD500A101
· 品牌：ABB
· 系列：UNITROL 6000 励磁调节柜处理板（亦见于 ACS6000/AC800PEC 大功率传动链）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 完整物料号 | 3BHE037649R0101（板体），3BHE037650P201（面板/端子附件） | 订货必须两块一起核，单买板无面板锁不住机架 |
| 适用系统 | ABB UNITROL 6000 励磁调节柜；ACS6000 / AC800PEC 中压传动处理链 | 非 AC800M/800xA 通用插槽件 |
| 产品定位 | 励磁/传动数字处理板（A/D 采样+调节算法协处理） | 第三方页将其误写为“以太网 FCI 模块”属张冠李戴 |
| 供电 | 24 VDC 背板取电，±10%，典型 ≤15 W | 无外置电源口 |
| 模拟输入 | 多路差分，0–10 V / 4–20 mA 跳线，12-bit | ±0.5% FS @25℃，温漂 <100 ppm/℃ |
| 模拟输出 | 2–4 路 0–10 V / 4–20 mA（设定值/反馈监视） | — |
| 数字 I/O | 若干 DI（连锁/就绪）+ DO（报警/指示），光耦隔离 | 具体点数随硬件版本，以原厂图纸为准 |
| 调试通信 | 1×RS-485（Modbus RTU，参数下装/诊断） | 非业务通信，不跑 Profibus TCP |
| 背板总线 | 至主控 COB 的并行/专有总线 | 换板需核对 COB 固件代 |
| 自诊断 | 硬件看门狗、通道断线检测、超量程 LED 上报 | RUN/ERR/COM 三灯 |
| 涂层 | Conformal Coating G3 级（抗盐雾凝露） | 火电/水电励磁柜常见配置 |
| 安装 | CompactPCI 式插槽 + 面板螺钉固定 | 约 145×86×34 mm，IP20 柜内 |
| 工作温度 | -20~+60℃（运行），-40~+85℃（存储） | — |
| 认证 | CE / UL / IEC 61131-2 | 以原厂出厂标签为准 |
| 生命周期 | Legacy / Obsolete（原厂停产生命周期后期） | NOS 与翻新流入市场，需防改丝印 |
产品介绍
从维护者视角切：这块板最容易被采购按“PDD 开头=通信模块”买错，结果到货插不进 UNITROL 6000 的槽——它根本不是 FCI 以太网卡，是励磁调节柜里挨着 COB 坐的 A/D 处理板，机端电压电流先过它 12-bit 采样，再进调节算法。在某个水电厂 A 修项目里碰过：并网瞬间励磁给定抖，查了一天发现 PDD500A101 的 ERR 灯偶闪，不是 COB 坏，是板上一路 PT 差分输入温漂超差，换板 20 分钟稳，但前提是库里有一块同硬件版本（Rev 号看丝印右下角）的 NOS。
严格来说，PDD500A101 在 ABB LCM 里已进 Obsolete 段，配套面板 3BHE037650P201 也同步稀缺；UNITROL 6000 存量机组未来 10 年还得靠它续命，因为整机迁 AC7000 励磁是柜体级改造（百万级+停机两周），TCO 算下来单机柜备 1 件 NOS 板+1 件原厂面板做 buffer，比停机等改造包划算两个数量级。买的时候 Rev 号、COB 固件代、G3 涂层批次三样必须对上，别只看 3BHE037649R0101 一字不差就付款。
应用场景与库存策略
励磁处理板坏起来不分白天黑夜：并网时电压环给定跳变，AVR 切手动，机组要么无功摆要么逆功率跳网，自备电厂全厂失电的剧本大家都熟。PDD500A101 归 ABC 里的 A 类——单价万级、十年坏一次、坏一次损失七位数。
- 火/水电厂 UNITROL 6000 励磁调节柜（AVR 主处理链）：非它不可（COB 配套原生板）；建议每柜备 1 件 NOS 板+原厂面板，另区域库共享 1 件翻新品。
- 冶金轧机 ACS6000 传动功率单元架（电机励磁/触发协处理）：可用拆机整新件降级；建议按传动柜对数×0.5 备，不单列单柜。
- 老励磁系统延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS，面板 3BHE037650P201 按 1:1 备（面板比板体更易缺）；别只买板不买面板，现场锁不上机架。
- 沿海/高湿电厂：必须核 G3 敷形涂层批次，普通工业涂层版不能替；封存前拍板体 Rev 号+涂层标识同框。
- ROI 口径：备件 1.5–2.5 万块（板+面板），停机一次并网失败损失 30–80 万，囤一件回收比 1:20 以上。
真实案例：某 2×300MW 自备电厂 2025 年迎峰度夏，#2 机 UNITROL 6000 调节柜 PDD500A101 ERR 灯常亮，AVR 强制切手动，无功给不上被调度罚 20 万。仪控员翻库发现两年前 Last-time-buy 只进了板体没进 3BHE037650P201 面板，临时用扎带把板固定住插上，RUN 灯绿但 COM 不稳，Modbus 下装参数老超时。连夜从西安同行借一块带原面板的 NOS，到货核对 Rev C 与 COB F/W 3.04 同代，停机 40 分钟换板恢复。事后该厂把“板体+面板+同 Rev+同 COB 固件”写进采购规范，每季度读一次柜内各板 Rev 存档。
