描述
产品详情

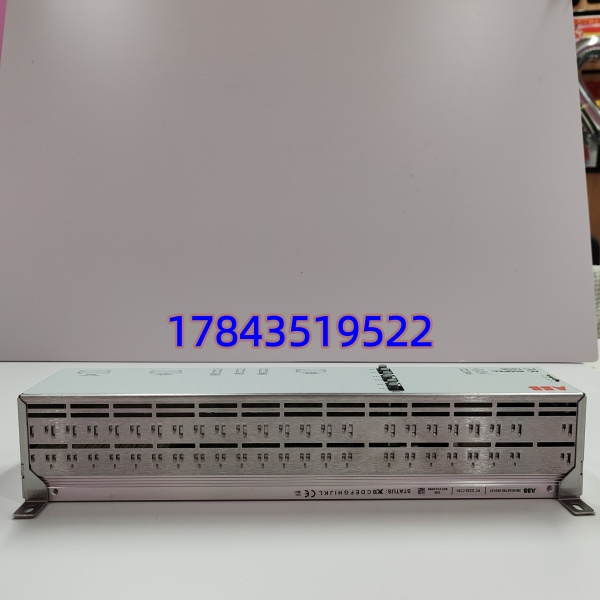

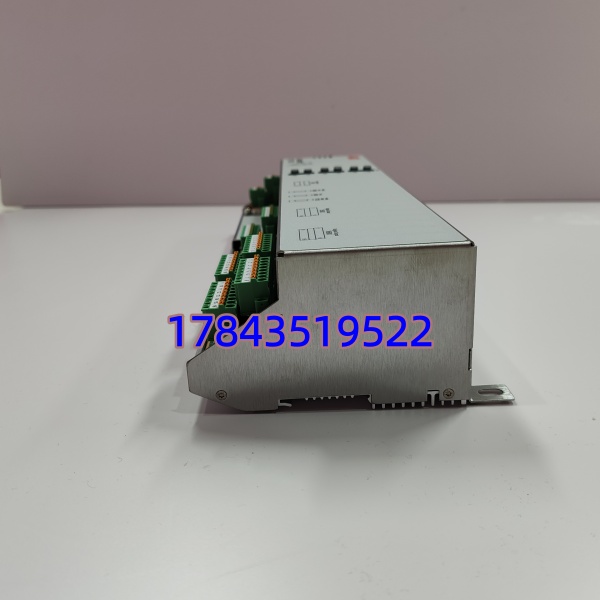

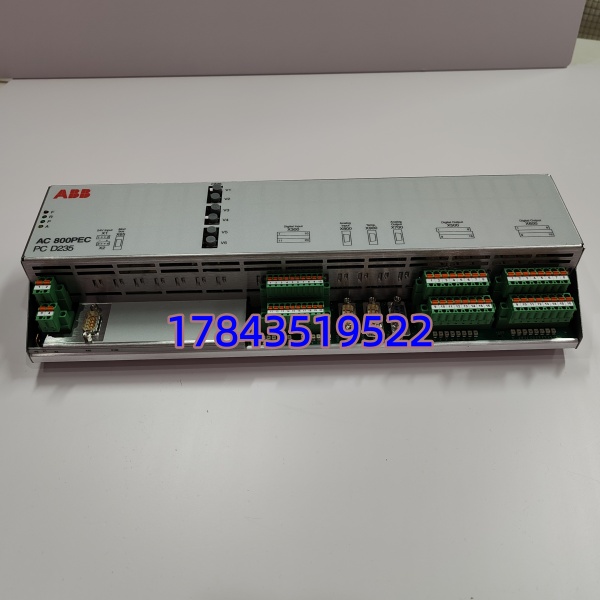

· 型号： PCD235C101（3BHE057901R0101）
· 品牌： ABB
· 系列： AC 800PEC / UNITROL 6000 励磁控制系统 — PCD235 系列
技术参数
- 模块类型：励磁控制与 I/O 处理模块（FPGA-based Excitation Control & I/O Unit）
- 订货号：3BHE057901R0101
- 适用系统：ABB AC 800PEC 功率电子控制器机架、UNITROL 6000 励磁柜（部分配置）
- 处理器架构：板载 FPGA（触发脉冲定时/高速逻辑）+ RISC 核（AVR 算法、监视），子毫秒级响应
- 数字量输入(DI)：12 通道，24V DC 或 48V DC 兼容（Sink/Source），光电隔离
- 继电器输出(DO)：16 路 C/O（Form C）干接点，额定 5A @ 250V AC / 30V DC，用于跳闸/报警/励磁投退
- 模拟量输入(AI)：3 通道，±10V 或 ±20mA（可组态），18bit 等效分辨率，精度 ±0.2% FS
- 模拟量输出(AO)：3 通道，±10V 或 4–20mA，隔离输出
- 温度传感器接口：3 路，支持 PT100 或 PTC（用于功率柜/励磁变温度监视）
- 光链路接口：3× 光纤串行口（与 AC 800PEC 主 CPU 或上级 CM 模块通信，典型 20Mbps 或 50Mbps 依配置）
- 现场总线：部分固件支持 Profibus DP（主/从）或经网关接入；本体主要走 ABB ModuleBus/光链路
- 供电：冗余 24 V DC（19.2–30 V DC），典型功耗 12–18 W
- 看dog & 诊断：独立硬件看门狗、上电 BIST、模块健康 LED（RUN/FAIL/ACTIVE）、温度监测
- 工作环境：-10°C ~ +70°C（运行），-40°C ~ +85°C（存储），5%~95% RH 非凝露
- 安装方式：插入 AC 800PEC 专用 I/O 槽位或 PCD2 系列机架（依柜型），带锁紧手柄
- 尺寸（约）：142 × 373 × 73.5 mm（W×H×D，标准 PCD 机架格式），约 1.5 kg
- 认证：CE、UL、符合 IEC 60255/ IEC 61800-3EMC，SIL 2/3 capable（依系统架构）
产品介绍
在某 600MW 机组 UNITROL 6000 改造中，原老版 PCD235A101 偶发触发脉冲不同步报警——升级成 PCD235C101 后 FPGA 触发定时器精度明显提升，尤其是低励磁电流区 α 角抖动消失。（严格来说，C101 版固件要求 AC 800PEC 主机固件 ≥ Vx.x，若你柜内是极早期 PCD235A 无光链路版本，背板引脚虽兼容但需确认软件库是否含 C101 描述文件，不确定发机架 CPU 型号帮你看。）
采购层面要认准：这模块是励磁 AVR 环的”计算+出口”节点，一旦故障会引起失磁跳闸或误强励。市面多为 NOS（New Old Stock）或经老化测试认证翻新品，因瑞士产线已逐步停产。要求供应商提供上电 LED 状态照片、SN 核对及原厂标签——现场碰过无测试翻新品因继电器触点氧化导致跳闸拒动，停机损失远超备件差价。建议按 1:1 做冷备，尤其孤网运行机组。
替换与升级建议
✅ 直接替换
- PCD235C101 不同批次间：完全互换，Control Builder / PEC Workbench 下载原工程文件即可。建议先备份 .pec 配置文件。
- PCD235B101 → PCD235C101：物理插槽兼容，C101 为 B101 的功能增强版（更多光链路、改进 FPGA），组态中更新硬件描述后可直接升代，注意核对机架背板供电余量（C101 略高功耗）。
⚠️ 软件兼容（需改配置）
- PCD235A101（初代励磁控制模块）→ PCD235C101：机械可插但 A101 固件较老，升 C101 需在 PEC 工程中更新 Hardware Library 并重新编译下载，约 30–60 分钟；部分极老 A101 专用工程若含废弃功能块需微调。
❌ 硬件不兼容
- ABB AC 800M PM8xx 系列 CPU、CI854/CI853 CEX 模块：背板架构完全不同，无法安装或替代。
- 西门子 Simoreg / 6RA70 触发板：跨品牌无兼容性。
此型号处生命周期末期，全新原装稀少。无 NOS 时仅选经上电+继电器吸合测试认证翻新品，并要求附 SN 与原标签照片。
常见问题解答 (FAQ)
- 这玩意是 CPU 还是 I/O 卡？我柜子写的是 PCD235A101 能直接换吗？
PCD235C101 是带 FPGA 的励磁控制+I/O 复合模块（非单纯 I/O 卡也非 PM8xx 通用 CPU）。A101 可升代换 C101，插上后需在 PEC 工程里更新硬件描述并重下载，不建议反向把 降成 A101（功能缺失）。
- 支持 Profibus DP 直接连 DCS 吗？
本体主要走 ABB 光链路/ModuleBus 与 AC 800PEC 主机通信；部分配置通过 PEC 主机网关映像到 Profibus DP 或 Modbus TCP 给 DCS 读 AVR 数据，模块自身不直接做 DP 主站——具体看你柜内有无加装通信网关模块。
- 继电器输出带多大负载？能直接跳励磁开关吗？
每路 C/O 干接点额定 5A @ 250V AC / 30V DC。通常经中间继电器或串联进跳闸回路，不建议直接带大功率感性负载，现场一般经 24VDC 中间继电器放大。
- 是正品吗？怎么验？
要求提供板面激光打标 SN、ABB 原厂（瑞士产）标签照片及上电 RUN 灯亮/继电器测试截图。正规 NOS 或认证翻新品附测试报告，SN 可与原厂历史记录交叉核对（部分需 ABB 服务中心协助）。
