产品详情

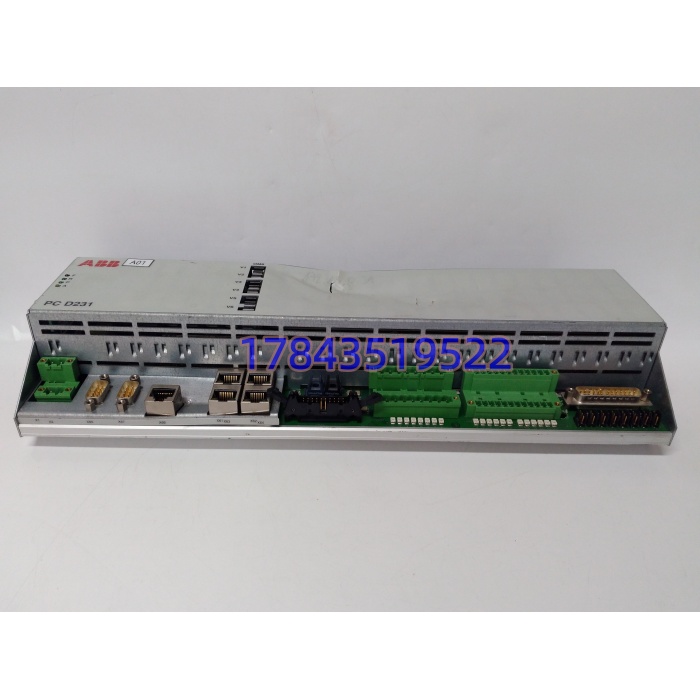

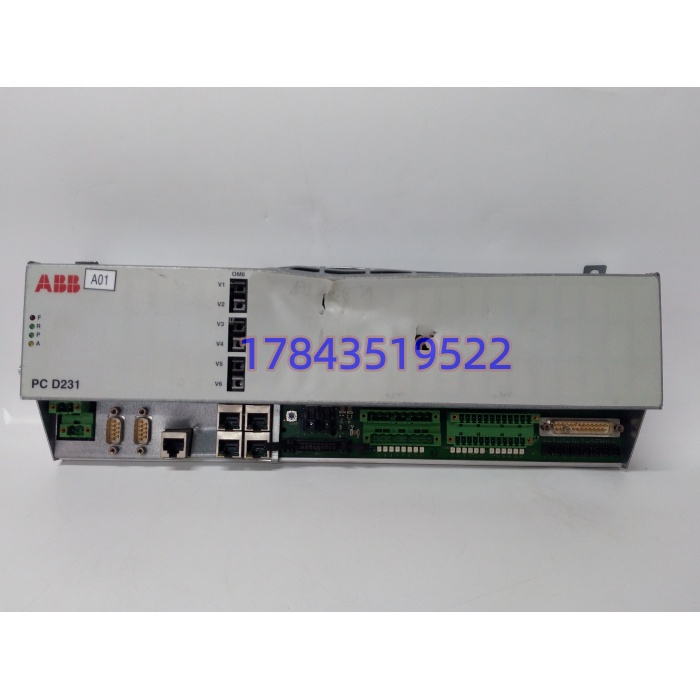

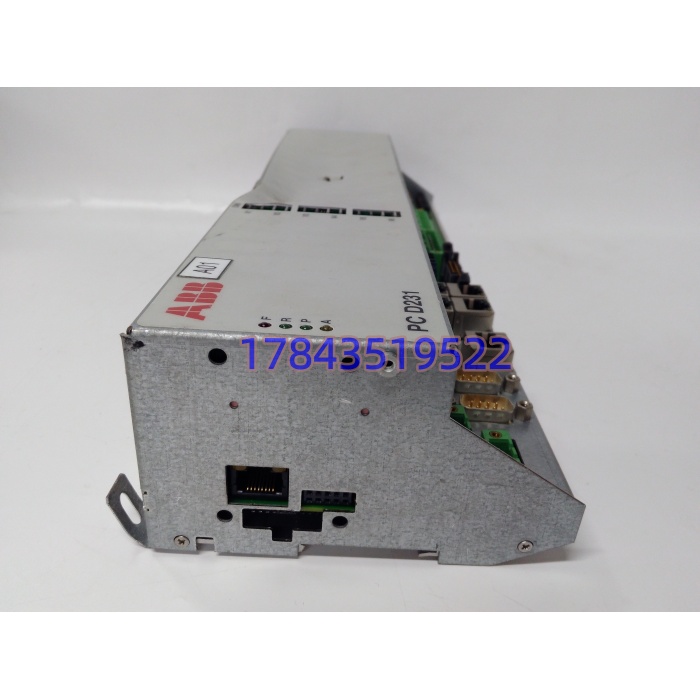

· 型号：PCD231B101（板标 PCD231B）
· 品牌：ABB
· 系列：UNITROL 5000 / 6000 励磁系统 · AC 800PEC (PEC80)
技术参数
| 参数项 | 指标（PCD231B101 / 3BHE025541R0101） |
|---|---|
| 模块类型 | 整流桥控制接口板 CCI（Converter Control Interface） |
| 完整物料号 | 3BHE025541R0101（注意是 BHE 非 HHE） |
| 板标型号 | PCD231B / PCD231B101 |
| 上游主控 | PCD235 / PCD244 主控板（AVR 算法宿主） |
| 下游对接 | 功率整流桥触发板（PBA/PBT）、快熔、风机、灭磁开关辅助触点 |
| 触发脉冲 | 6 路隔离输出，+15~+24 V，脉宽 200~500 μs 可调，上升沿 ≤1 μs，隔离 ≥2.5 kV AC |
| 同步输入 | 三相 100 V AC / 50 Hz（PT 二次），触发角精度 ±0.5° |
| 模拟量输入 | 4 路 4–20 mA / ±10 V，精度 ±0.1 % FS（励磁电流/电压/温度） |
| 数字量输入 | 8 路 24 VDC 干接点/PNP（快熔、风机、桥臂过热、柜门联锁） |
| 数字量输出 | 4 路 24 VDC / 5 A（灭磁辅助、报警、风机启停） |
| 通讯接口 | 背板 S100 总线 + RS-485 Modbus RTU + Profibus DP 12 Mbps + 以太网 Modbus TCP（部分版本） |
| 供电 | 冗余 24 VDC（18–32 VDC）+ 背板 5 VDC，典型功耗 8–12 W |
| 冗余 | 1:1 热备，主备切换 <100 ms 无扰动 |
| 工作温度 | -25 °C ~ +70 °C（柜内 IP20，非冷凝） |
| 尺寸 / 安装 | 约 373×73.5×142 mm，3U 机架插卡式（非 DIN 导轨直扣） |
| 认证 | CE / UL / IEC 61508 SIL 2 路径依赖系统配置 |
产品介绍
励磁柜突发”CCI 通讯丢失”，机组从 AUTO 切 MANUAL 的那几秒，转子电压就开始漂——这正是 PCD231B101 在 UNITROL 6000 里不可替代的理由。它坐在 PCD235 主控和三相全控整流桥中间，干两件事：把主控算好的触发角变成 6 路隔离脉冲打给晶闸管门极；同时把快熔熔断、风机停转、桥臂过热这些”要命的开关量”实时喂回主控做闭锁。它本身不跑完整 AVR 闭环（那是 PCD235 的活），但脉冲相位准不准、同步锁不锁得住，全卡在这块板上。
采购这板的痛点不在参数表，在尾号与固件。现场实测发现，同是 3BHE025541R0101，早期 Rev A 的 CCI 和后期 Rev C 的 CCI 在 Profibus DP 站地址拨码位置差一位，老机组点检时若按旧照片复刻拨码会直接报从站离线。严格来说，PCD231B101 只能在 PEC80 背板协议下被 PCD235 识别，拿去替 PCD230A 老卡不算直接换代，跨代强插会让主控启动阶段报”CCI type mismatch”。另外用户询价里写的”3HHE025541R0101″是常见手写误读，ABB 原厂物料永远是 3BHE025541R0101，合同里不钉死 BHE 三字，供应商发错料概率陡增。这板不适合新上 IEC 61850 原生励磁项目，那是 UNITROL 6800 新架构的活；老 5000/6000 改造、备库、急修，它仍是唯一对得上背板的原厂件。
替换与升级建议
直接替换
- PCD231B101（3BHE025541R0101）→ 同物料同 Rev：引脚、EEPROM 类型、固件框架一致，同机架热备槽直接换，换前抄旧板 Rev 贴标与拨码照片。
- PCD231B（无 101 尾）→ ：同板族升级尾号，硬件兼容；但 B101 的 Profibus 物理层器件有变更，老 UNITROL 5000 若主控固件早于某 Release 可能不认，需查 PCD235 Release Note。
软件兼容（需改配置）
- → PCD235 主控升固件后重绑 CCI 节点：跨大版本换板，必须在 UNITROL Service Tool 里重下 CCI 参数（触发角偏移、脉冲宽度、同步变比），工作量约 2–4 小时停机。
- 早期 PCD230A → ：机械插槽一致，但 CCI 协议栈从 PCD230 代跳到 PCD231 代，主控须同步升到支持 B101 的固件，否则启动报类型不匹配。
硬件不兼容
- → AC800M 的 CI 系列通信卡：外形、背板、协议全不通。
- → 第三方励磁触发板（如英威腾/南瑞同功能板）：脉冲极性、同步取样倍率、Profibus 从站 GSD 都不一致，强插会误导通晶闸管。
- 把 3HHE025541R0101 当独立物料去 ABB 系统搜：查无此号，按 HHE 走会落到别的族。
