产品详情

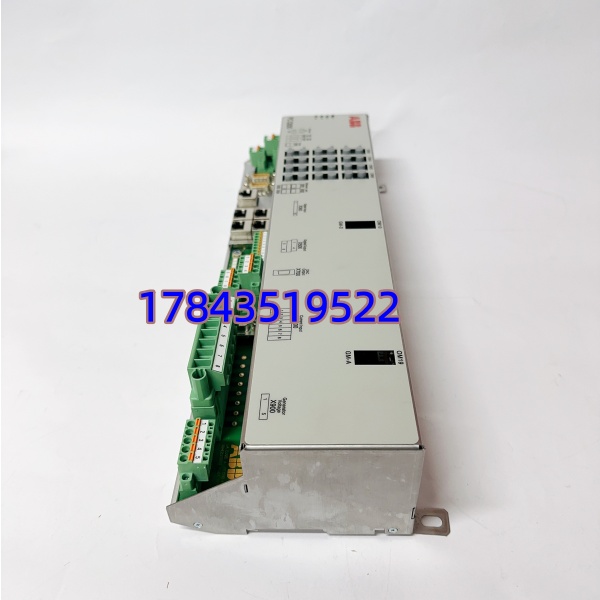

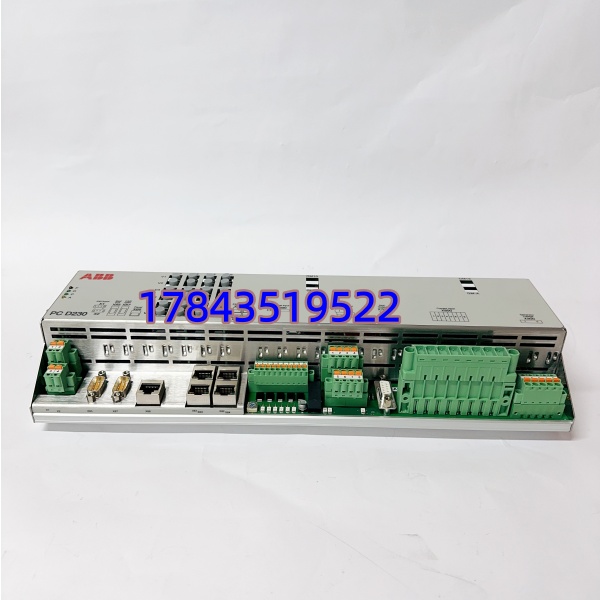

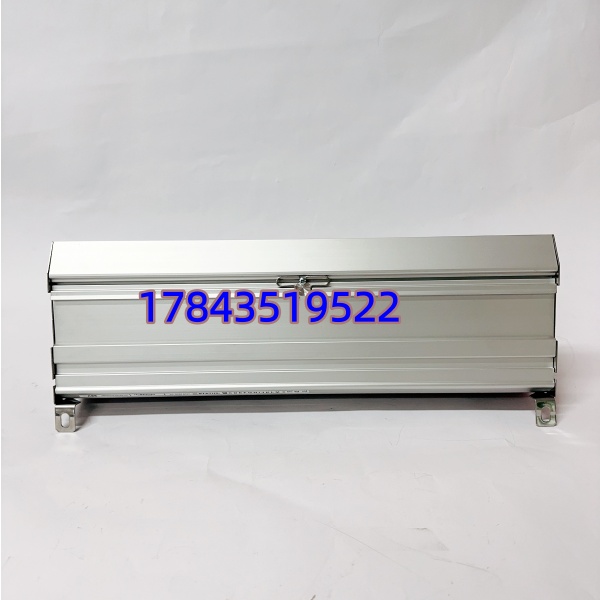

· 型号：PCD230A101（3BHE022291R0101，ABB PC D230 系列励磁控制处理单元）
· 品牌：ABB
· 系列：UNITROL 5000 / UNITROL 6000 — PC D230（PCD230）励磁 AVR 主控模块
规格参数
- 产品型号：PCD230A101
- 订货号（Article No.）：3BHE022291R0101（PC D230A101，属 UNITROL 5000/6000 励磁控制家族）
- 适用系统：ABB UNITROL 5000（URE5000）、UNITROL 6000 静态励磁系统；部分 AC 800PEC 相关应用早期也用 PCD 系列做控制核
- 模块类型：数字励磁控制处理单元（AVR/FCR/PSS + 限制保护），执行 IEEE 421.5标准算法
- CPU：工业 RISC 处理器 + FPGA 协处理（控制周期典型 2.5ms～10ms 可设，依固件）
- 内存：SDRAM（运行数据/暂存）+ Flash（参数/故障录波缓存/固件），容量依版本
- 供电：双冗余 24V DC（范围典型 18–32V DC），功耗约 10–18W
- 模拟量接口：经背板连 PT 检测板（VTMI）取发电机端电压，CT 检测板（CTMI）取定子电流及励磁电流反馈（具体调理在外围板）
- 脉冲输出：经光纤链路至 Gate Pulse Amplifier / GPU 控制可控硅整流桥触发角 α
- 通信接口：CEX2-BUS（RS422 系统内总线与 I/O 扩展通信）；Ethernet 10/100Base-TX（Modbus TCP / IEC 61850可选，依版本）；RS-485（Modbus RTU / 调试）
- 保护功能：过励限制（OEL）、欠励限制（UEL）、V/Hz 限制、失磁保护（ANSI 40逻辑）、转子热模型
- 冗余支持：可配双 PCD230 热备对（主/备），通过同步总线自动切换
- 状态指示：前面板 RUN / ERR / COM / SYNC LED
- 安装：插入 UNITROL 励磁柜专用主控槽位（非 AC 800M 机架，注意背板导向与供电定义不同）
- 工作环境：0℃～+55℃（运行），-40℃～+85℃（存储），5%–95% RH 无凝露
- 认证：CE / UL / cULus，符合 IEC 61010-1/ IEEE 421.5
- 组态软件：Unitrol Engineering Tool / PCM600（依 UNITROL 版本，早期用 UET 专用）
产品介绍
PCD230A101（3BHE022291R0101）是 ABB UNITROL 5000/6000 励磁系统中的数字控制处理模块，业内常叫”励磁 AVR 主控板”或”PC D230 卡”。它不承担 DCS 逻辑，专用于 IEEE 421.5标准的自动电压调节、励磁电流闭环、PSS 及各类限制保护，通过 CEX2-BUS 读取 PT/CT 采样板和功率柜状态，经光纤向 GPU 发触发脉冲，对外提供以太网/RS485 接 DCS 或 SCADA 做遥调与监视。
与后续 PCD235/PCD236 比，PCD230A101 是较早一代但仍大量服役于在运 UNITROL 5000 装置。坦白讲这板子是励磁柜”大脑”，挂掉直接导致不能建压或机组解列。市面流通以 NOS 和测试合格拆机件为主。换件必须核对与原工程备份（Unitrol 参数文件 .upj / PCM600 导出）固件版本兼容——不同 A101/B101 后缀可能 EEPROM 映射有差，最好同版本采购。
应用场景与行业案例
我在现场处理过最典型的是：南方某 135MW 自备电厂 #1 机 UNITROL 5000 励磁柜报”Controller Fault — RAM Check Error”，RUN 灯灭重启仍报同错——查为 PCD230A101 板载 DRAM ECC 不可纠正（投运 13 年）。库房有同订货号 3BHE022291R0101 NOS 件，断电拔出旧板插入新板，上电后通过 Unitrol 工具加载原 AVR 参数备份文件（励磁 PID、PSS 参数、限制曲线），不需现场重新整定 PID 即恢复自动电压调节，20 分钟内机组重新并网。老师傅说：”励磁主控板不像 AI/AO 随便替，多留一块同版本在恒温柜——每年做参数归档比啥都强。”
典型场景：
- 火电厂/水电厂同步发电机励磁 — UNITROL 5000 用 PCD230A101 作 AVR 主控，承担电压调节、PSS、OEL/UEL，非它不可因算法与光纤脉冲接口、CEX2-BUS I/O 绑定。
- 工业自备电厂（钢铁/化工余热）— 老 UNITROL 5000 改造保留功率柜，只更换老化 PCD230 延续数字 AVR 功能。
- 燃气轮机联合循环辅机励磁 — 部分早期 ABB 包 UNITROL 5000 配 PCD230 系列。
- 电厂备件 MRO — 在运装置老化卡件换新，维持原参数与接线不变。
真实案例：
见上文”RAM Check Error”实例——更换 后从备份恢复参数，未重新整定即恢复自动励磁，保运主任感慨励磁控制卡是单点最高风险备件之一。
