描述
产品详情

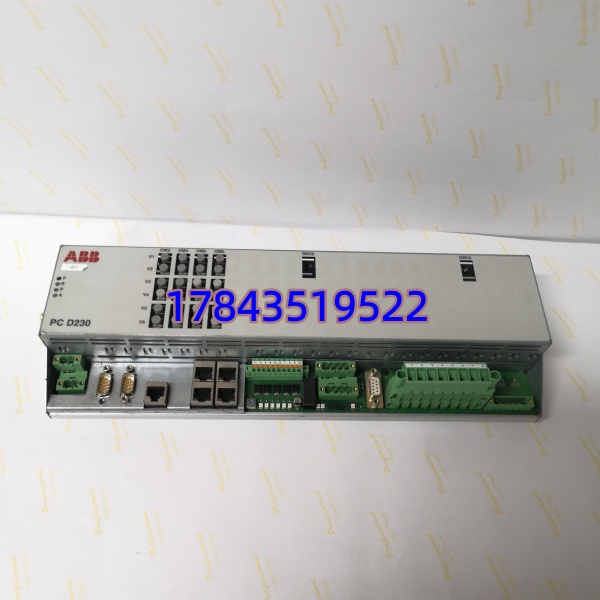

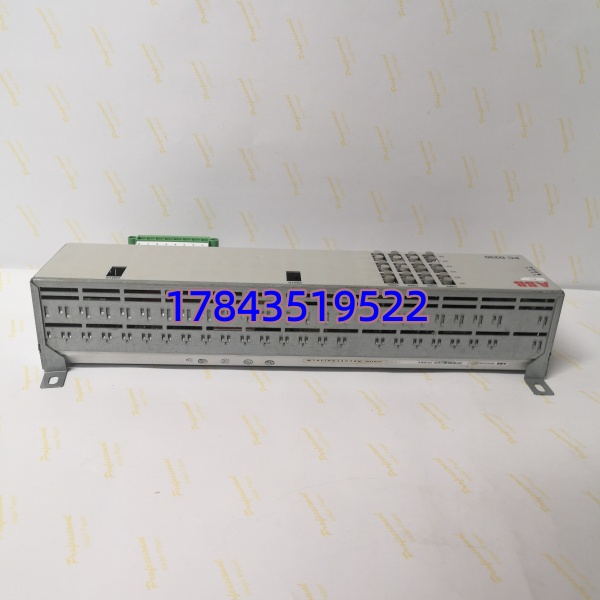

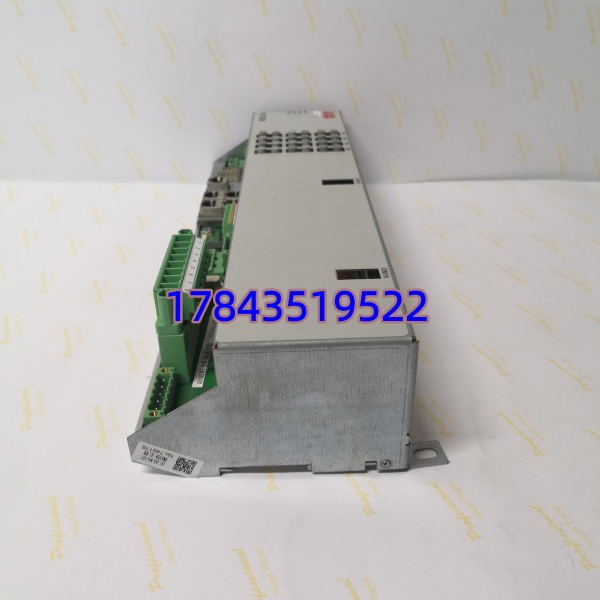

· 型号：PCD230A（3BHE022291R0101）
· 品牌：ABB Switzerland Ltd. — Drives Division（AC 800PEC 产品线）
· 系列：AC 800PEC — PCD230A Processor & Communication Board（PCD230 系列，A 版为晚期硬件 rev）
技术参数
| 参数项 | 规格值（PCD230A / 3BHE022291R0101，以 ABB AC 800PEC Hardware Manual 为准） |
|---|---|
| 产品标识 | PCD230A — AC 800PEC Control & Communication Processor Board，P/N: 3BHE022291R0101 |
| 适用系统 | ABB AC 800PEC 高性能传动系统（ACS800-PEC / ACS6000-PEC 架构），配合 PEC 功率单元及 I/O 节点 |
| 模块类型 | 主控制/通信子板（Processor + Fiber Optic Communication），插于 PEC Control Unit 或 Carrier Adapter |
| CPU / 架构 | 嵌入式 RISC/DSP 传动专用处理器，预装固件（下载 via Control Builder M / DriveWindow），支持用户应用（传动宏/参数集） |
| 存储器 | 板载 Flash（应用+参数存储，典型 ≥4 MB 用户区）+ SDRAM（运行态数据），带电池备份 SRAM（依 Carrier 有无缓冲电池） |
| 通信接口 | 多路 PEC 专用光纤端口（与 PEC I/O 节点 / 功率单元通信，波长 850 nm 典型），部分版本带 RS-232 服务口 |
| 与上位通信 | 通过 PEC 架构背板经主 PLC/上位机（如 AC 800M 经 Profibus DP / Modbus TCP 经网关）交换过程数据 |
| 状态指示 | 前面板 RUN / ERR / COM / APPL LED（具体标识依板版 silk-screen： typically PWR, RUN, FLT, Tx/Rx per port） |
| 供电方式 | 经由 PEC 控制单元背板或 Carrier 板取 24 VDC（典型功耗 5–8 W） |
| 组态工具 | ABB Control Builder M (Drive option) / DriveWindow（下装参数、固ware、应用代码），兼容 PEC 工程 .apj 文件 |
| 安装方式 | 插入 PEC Control Unit 指定槽或 PCD Carrier Adapter，前板锁紧柄固定 |
| 工作温度 | 0℃ ～ +55℃（控制室柜内），-40℃ ～ +85℃ 存储 |
| 湿度 / 污染度 | 5–95% RH 无冷凝，污染度 2 (IEC 60721-3-3) |
| 认证 | CE / cULus / DNV（部分批次），符合 IEC 61326-1 工业 EMC |
| MTBF（参考） | >120,000 h @ 40℃（ABB AC 800PEC 系统典型值） |
产品介绍
PEC 传动柜突然”Controller Lost”但功率单元指示灯正常？先碰 前面板——若明显发热异常或 RUN 灯灭/ERR 常红，多半板载电源稳压或 SDRAM 坏（电容老化常见 8–10 年后）。换法很简单：。某个冷连轧 PEC 改造项目里原 B-rev 板偶发存储校验错，升 A-rev（3BHE022291R0101）后固件 bug 修复稳定运行至今。
商务提醒：AC 800PEC 部分硬件转 EOL/Limited 但关键 P/N 仍有渠道，全新代理通常 12 个月质保（交期 6–16 周波动）；NOS/测试良品流通要求上电自检通过 + 与已知好 PEC 背板通信握手成功（DriveWindow 可识别 P/N 与 Serial）+ 应用下装验证。暗病多在 SDRAM 位翻转——只量供电不够，必须联机测。不足要说清： 只管控制算法与光纤通信，功率柜 IGCT/IGBT 驱动故障不归它；新设计超大功率项目 ABB 现推 ACS6080 平台（基于 AC 800M + 新功率电子），旧 PEC 平台仅做维护采购。
替换与升级建议
✅ 直接替换
- ：通常固ware 向后兼容，新板插回同槽 Control Builder 连上提示 Firmware Update 按向导完成即可。建议用最新受支持 rev（A 版）获 bug fix 与扩展诊断。
- 同机架多槽（若有扩展板位）混插不同 rev：允许各槽独立，建议统一 rev 便于维护。
⚠️ 需确认工程兼容性（改动极小）
- ：物理可能同 Carrier 但固件/工程架构不同——若您原系统是 ACS800-PEC 初代含 PCD220 需核对 ABB PCN，多数情况需升全套 PEC 控制单元而不单换板。
- AC 800M PM8xx CPU：完全不兼容，物理无法插入 PEC Carrier。
❌ 硬件不兼容
- 3500 / S800 / 1756 等 PLC/DCS 模块——背板总线不同。
- 普通 PC 工控机主板——非 x86 架构，无通用 I/O。
若无 现货可用同 rev 早期 PCD230（若有 NOS）暂替——功能一致但诊断/存储略少；确认 DriveWindow 可识别即 OK。不建议用故障板做”待修”，SRAM 校验错是渐进失效难预判。
