描述
产品详情

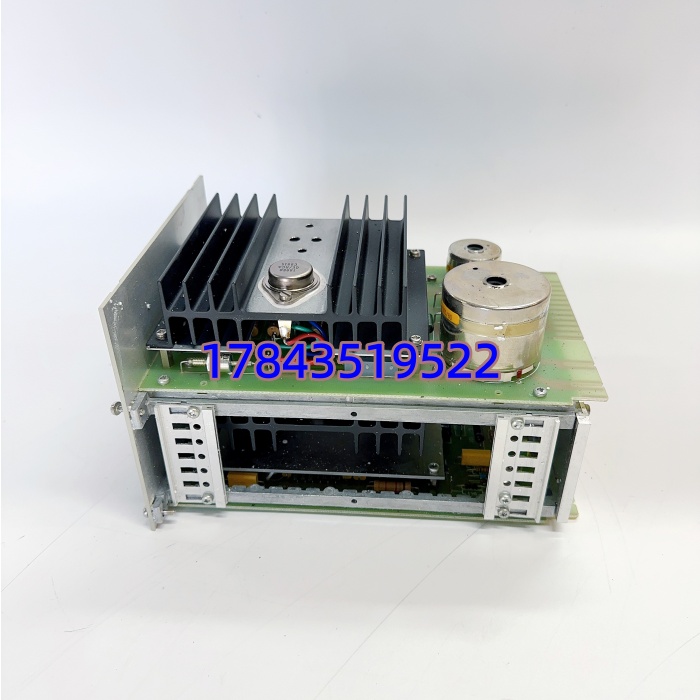

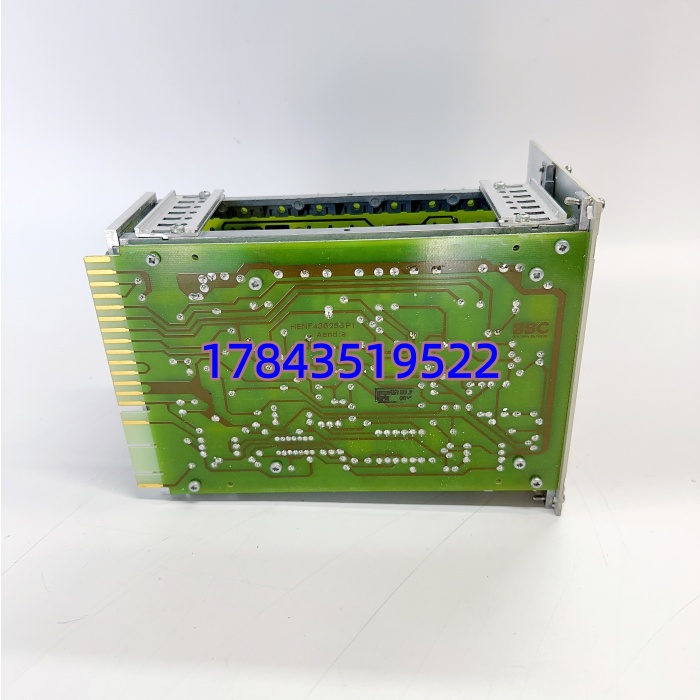

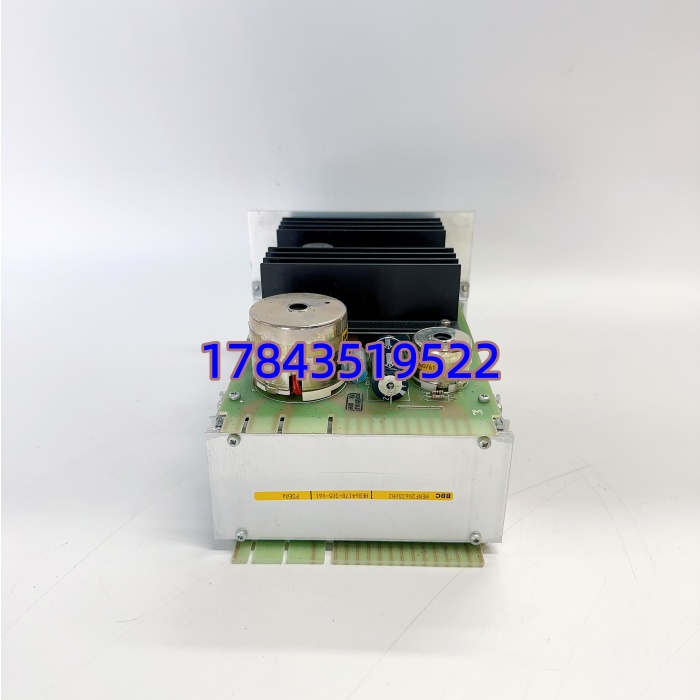

· 型号：P5EAa
· 品牌：ABB
· 系列：AC 800M（PM851/PM856/PM861/PM864/PM865 控制器机架电源）
规格参数
- 产品类型：AC 800M 控制器机架直流电源模块（PS Unit for PM8xx rack）
- 订货号：HENF206350R2（P5EAa 系列，具体输出功率依 Rev 定）
- 输入电压：18 V DC ～ 30 V DC（标称 24 V DC）
- 输入电流：最大约 4A @ 24V DC（满载）
- 输出电压/电流：+5V @ 若干安培、+3.3V、+12V、-12V（供背板逻辑，总输出功率典型 60W～90W——需核对原厂手册确认你 CPU 配置下的峰值需求）
- 冗余输入：支持双路 24V DC 输入通过内部二极管 OR-ing 做 1+1 冗余（两路端子需分别接 UPS 和保安段）
- 效率：>80%（典型开关电源）
- 纹波/噪声：<50mV p-p（典型）
- 保护功能：输入反极性保护、输出过流/短路保护、过温保护（自动恢复）
- 状态指示：PWR OK（绿）/ FAIL（红或灭）LED
- 安装位置：AC 800M 控制器机架最左侧（或指定电源槽位），螺钉固定后通过背板给整机供电
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% 非凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL 508 / UL 61010-1、CSA C22.2 No.61010-1
- 重量：约 0.5 kg
产品介绍
P5EAa HENF206350R2 是 ABB AC 800M 控制器机架专用的 24V DC 转背板逻辑电源。它插在 PM8xx 机架最左槽位，把外部 24V DC（通常取自控制柜冗余 PS 模块或 UPS）变成 CPU、通信模块、I/O 扩展卡需要的 +5V/+3.3V/±12V 背板电源，并持续监测自身输出状态。模块内置二极管做双路输入冗余——这是关键点：两路 24V 建议分别来自不同母线段或 UPS/保安段，任一路失电模块照常工作且 LED 仍显示 OK。
和用普通 24V 开关电源直接给现场设备供电不同，这模块的输出质量、启动时序和背板上电顺序是为 PM8xx CPU 专门设计的。用第三方 5V 电源强灌背板？别试，上电顺序不对 CPU 可能锁在复位态或 EEPROM 损坏。我在现场见过有人省成本拿外置 5V 电源飞线接背板测试板卡，结果 PM864 起不来——换回原装 P5EAa 一次点亮。
应用场景与行业案例
痛点切入
我在现场处理过一个化工厂 DCS 晨启失败——UPS 切旁路时控制器机架电源模块红灯灭但 CPU 不启动。查是老 P5EAa 内部电容老化导致带载跌落，空载量电压还正常。这种模块一般五到八年开始进入故障高发期，外观毫无征兆。机组停运才换得到，所以老系统我建议提前备一块。
典型场景
- 火电厂单元机组控制室——为 PM864/PM865 主控机架供电，双 24V 输入分别引自 UPS 和 DC 保安段实现无扰动切换
- 炼油厂装置 DCS——配合 SD82x 冗余 PS 模块构成 24V 配电链，P5EAa 做机架内逻辑电源
- 造纸/水泥生产线——老 Advant Controller 410 升级为 AC 800M 后沿用同类 P5EAa 电源架构
- 海上平台 MCC 控制——紧凑 DIN 安装，无风扇自然散热适应密闭机柜
真实案例
华东某 300MW 机组 #1 DCS，运行第八年某天早班发现 #2 控制器偶尔报”Power Supply Warning”后自动恢复。翻日志是 P5EAa 输出 5V 纹波超标但未彻底失效。趁周末小修停机更换 HENF206350R2（同型号），拆旧件量输出电容 ESR 已翻倍。换新后 Warning 再未出现。老师傅把 P5EAa 列入”五年必检/八年必换或备”清单——电源模块不响不亮，坏了就是全场最头疼的事。
