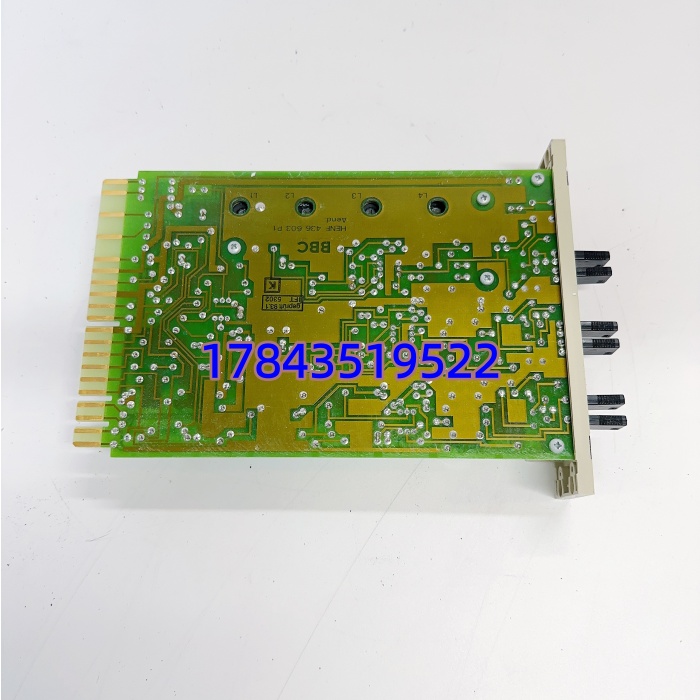

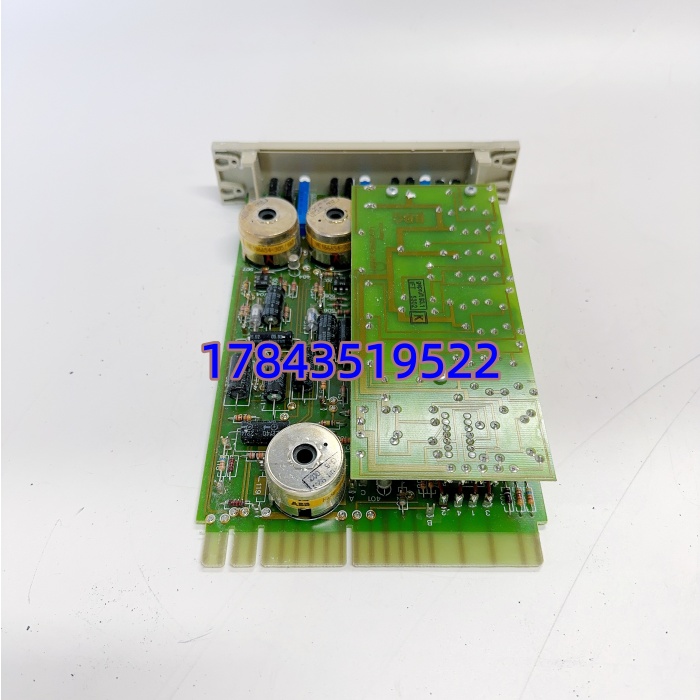

产品详情
· 型号：O3EX HENF315845R2
· 品牌：ABB
· 系列：O3EX（关联 ACS 6000 IGCT / Unitrol 励磁系统 BOS 架构）
规格参数
- 完整型号：O3EX HENF315845R2（ABB 驱动/励磁系统专用控制或接口板，HENF 为 ABB 部件索引前缀）
- 产品类别：控制接口板 / 门极驱动接口板 / 系统扩展板（依具体柜型，典型用于 ACS 6000 或 Unitrol 励磁柜）
- 主要功能：控制器与功率单元/现场 I/O 之间的隔离信号传输、状态反馈采集、门极触发信号调理（部分含光纤接口）
- 板载供电：通常由背板或母板提供 +5 VDC、+15 VDC / +24 VDC（依版本，典型总功耗 < 8 W）
- 信号接口：多针欧式插座（DIN 41612 64/96 针）或排针排母，对接主机架母板；对外可能有小型端子或光纤 ST/SMA 口
- 隔离方式：输入/输出通道光耦隔离或光纤隔离，隔离耐压 ≥ 1500 V DC（典型）
- 地址设置：板上 DIP 开关或旋转编码开关设定模块站号/功能选择（更换时须与旧板一致）
- 状态指示：LED 显示 POWER / RUN / FAULT / LINK（依版本），用于快速诊断
- 自检功能：上电及周期自检，异常时置 FAULT LED 并向上报故障字
- 工作环境：0℃ ~ +55℃（运行），-25℃ ~ +70℃（存储），5~95% RH 非凝露
- 安装方式：插于 ACS 6000 控制柜专用插槽或固定在励磁系统 BOS 机架内（导轨或螺钉）
- 物理尺寸：约 233 mm × 160 mm × 20 mm（依具体版本）
- 认证：CE / UL / IEC 61000-4 EMC（依版本）
- 状态：原厂部分 O3EX 系列板卡已限产或转按单订制，市场以全新库存尾货或拆机测试件流通
产品介绍
O3EX HENF315845R2 是 ABB 中压传动（ACS 6000 IGCT 系列）或 Unitrol 数字励磁系统里的控制/接口子板，一头插在主控制机架母板上，另一头通过光纤或排线连向功率单元门极驱动或现场 I/O。它不做电机矢量控制算法，只负责把控制 CPU 的 PWM/触发命令安全隔离送到功率侧，并把功率单元状态（开通反馈、故障、温度）回传给主控——是保护 IGCT 不被误导通的关键隔离环节。
和通用 PLC 卡不同，O3EX 板卡和主控软件版本强绑定，DIP 开关地址错了或固件版本不匹配，系统会报”Board Identification Error”甚至封锁脉冲。有一点要注意：这类板卡对静电极为敏感，且光纤口（如有）必须清洁——我现场遇到过因光纤端面污染导致门极反馈丢失，整流桥报”Gate Fail”锁死，擦一下光纤头就好，别一上来就换板。
应用场景与行业案例
痛点切入（工程师视角）：
处理过钢厂粗轧主传动（ACS 6000 IGCT）运行中突发”Gate Unit Communication Lost”，整流桥脉冲封锁全线停机。先查光纤链路——其中一根来自 接口板的发送光纤衰减过大（端面脏污+微弯），擦净重新插紧后通讯恢复。另一次是 板 DIP 开关被前次维护拨错位（地址偏移 1），系统启动时自检不过报 Fxxx Board ID Error，花十分钟核对旧板开关位置拨回后正常。这东西坏得少，设置和接口脏才是主因。
典型场景：
- 冶金主轧机 IGCT 中压变频（ACS 6000） — 控制柜内 板作为主控与 IGCT 门极驱动单元间的信号隔离接口，非它不可因光纤协议和时序封闭
- 水电/火电 Unitrol 数字励磁系统 — BOS 机架中承担晶闸管触发同步信号调理或灭磁/起励回路状态采集，与励磁 CPU 绑定
- 矿山皮带机/提升机大功率变频 — 多传动系统中 做分布式 I/O 或门极接口扩展，保证功率单元与控制器隔离
- 老系统延寿 — 保留原传动/励磁主控机架，只更换故障 板卡维持运行，避免整体升级
真实案例：
西南某水电厂励磁系统改造过渡期，Unitrol 励磁柜 BOS 机架上一块 HENF315845R2 上电后 FAULT LED 常亮，励磁 CPU 报”Interface Board Failure”。先核对 DIP 开关与拆下旧板完全一致（这点很重要），量母板 +5 V / +24 V 供电正常，怀疑板载 EEPROM 或接口芯片老化。库房找出一块同型号拆机件（成色尚可），插上后 RUN 亮 FAULT 灭，励磁建压正常，并网成功。事后拆下旧板送修测得一片 74HC 系列缓冲器漏电超标——这种小芯片坏法板子灯还能亮，但数据包校验过不去，现场极易误判为”软件版本不对”，其实换板就好。
