产品详情

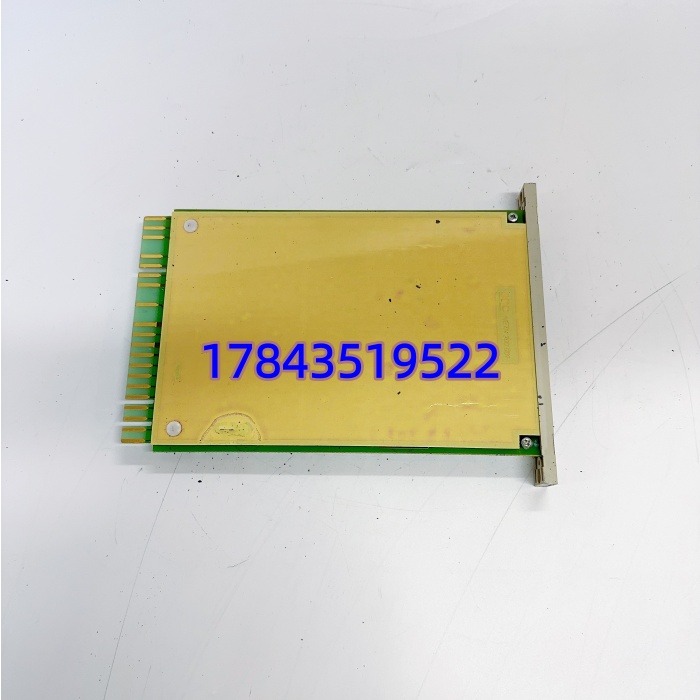

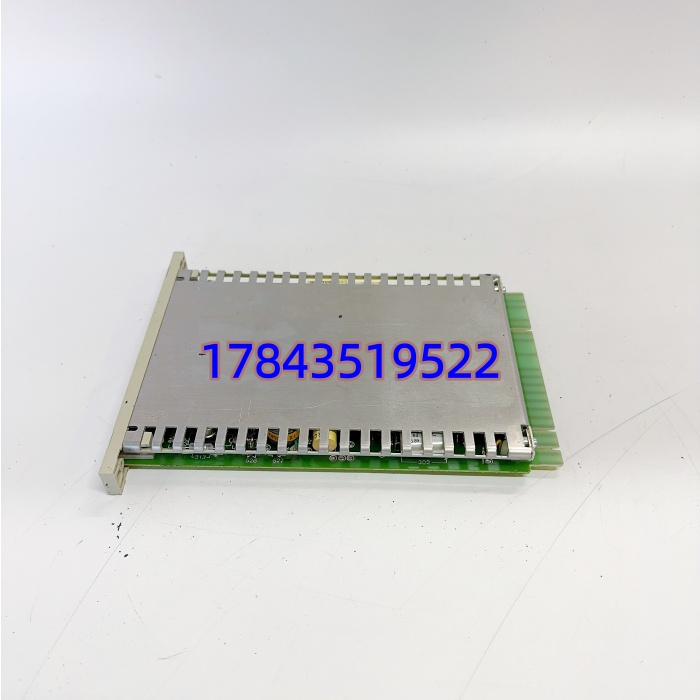

· 型号：O3ED（市场俗称，ABB AC 800M 系统 16CH DO 模块，常对应 DO840 3BSE020836R1 或 SD823+O3ED 套件中的 DO 单元——采购时建议核对原柜图纸部件号）
· 品牌：ABB
· 系列：AC 800M / S800 I/O — 数字量输出模块（Transistor Source / PNP）
规格参数
- 产品类型：S800 I/O 分布式数字量输出模块，16 通道晶体管源型（PNP, High-side switching）
- 适用系统：ABB AC 800M（PM851/PM861/PM864/PM866 等）控制器，通过 CI854/CI867 或本地底板接入
- 输出通道数：16 通道，分为两组 A（CH0–7）和 B（CH8–15），每组独立 24VDC 负载电源端子
- 额定负载电压：24 V DC（允许范围 20–30 V DC）
- 输出类型：PNP 源型（公共正端经负载到模块内部 MOSFET 对地闭合），非 NPN 漏型吸合，接错不动作
- 每通道额定电流：0.5 A（阻性负载），建议留 30%~40% 余量驱动电磁阀线圈
- 组电流上限：每组（8 通道合计）max 4 A；整模块合计 max 6 A
- 开关响应时间：导通/关断典型 <1 ms（滤波器可组态 0/3/10/20 ms 输入滤波）
- 隔离方式：通道组 ↔ 背板总线光电隔离（≥500V 工作隔离，测试耐压 1500V AC 1min 典型）；通道间不隔离（共地）
- 保护功能：每通道短路限流自动恢复；反电动势抑制二极管（内置）；过温关断保护
- 状态指示：每通道 1×LED（绿=ON），模块 PWR/ERR/COM LED
- 安装方式：插装于 TB807/TB810/TB850 等 S800 I/O 端子底座（弹簧/螺钉端子可选），35mm DIN 导轨
- 工作温度：0°C ~ +60°C（运行中）；存储 -40°C ~ +85°C
- 认证：CE、cULus、DNV、GL（部分版本），符合 IEC 61131-2/ IEC 61000-6-2(EMC)
产品介绍
O3ED 是 ABB AC 800M 现场站里最常用的 16 通道 24VDC 晶体管数字量输出模块（市场渠道常以 O3ED 作 DO840 类模块的备件代号）。它负责把控制逻辑变成实实在在的 24V 驱动信号——电磁阀、气动阀线圈、指示灯、以及重要跳闸回路（MFT、急停输出）。和继电器输出模块不同，这是无触点晶体管输出，没有机械寿命限制，开关速度快（<1ms），适合脉冲输出和安全关键回路。
有一点要注意：这是 PNP 源型输出（正端切换），现场负载公共端必须接 0V（M 端），不能按 NPN 漏型接线——我遇过外包队伍按日系 PLC 习惯把负载正端接模块输出、负端接 M，结果所有阀不动作。另外两组 24V 负载电源建议分别取不同的熔断器供电，防止一组短路把另一组也带下来。更换模块支持热插拔（带电插拔），但拔前确认无正在执行的跳闸输出，拔插时握紧模块本体不要拽线缆。
应用场景与行业案例
痛点切入
化工厂聚合装置 MFT 跳闸回路原用普通 8 通道 DO 模块，继电器触点粘连导致无法切断燃料阀。升级为 ABB 晶体管 DO（O3ED/DO840 类），无机械触点，每年强制测试动作正常，再没出现粘连拒动。关键是晶体管模块每组独立电源，MFT 回路单独取电，不与普通 DO 混用。
典型场景
- 电厂/锅炉 MFT 及辅机跳闸输出：无触点、快响应，适合安全相关 DO，非它不可因需与 AC 800M 冗余底板块配套做 1oo2 架构。
- 石化装置电磁阀批量驱动：16 通道分两组，一组气开阀一组气关阀分开供电，方便做失电故障安全位。
- 水泥/冶金辊道电机启停控制：高频开关无触点磨损，适合每天上千次动作的场合。
- 老 Advant 控制器 OCS-DO 模块替换：S800 I/O 通过 CI854 挂 Advant 或 AC 800M，接线兼容保留原端子底座（TB807 系列）。
真实案例
某 300MW 机组输煤程控，6 号犁煤器抬落电磁阀偶尔不动作，查是老 DO 模块两通道热漂移截止电压抬高超出阀线圈最小吸合压（19V）。库存翻出 O3ED（DO840 兼容）替换，核对 PNP 接线（负载负端接 M，正端经阀线圈到 DO 输出），上电自诊断 OK，程控试动作正常。运行专工说——早该换晶体管型，继电器模块在这种煤粉高湿环境三年就开始接触不良。
