描述
产品详情

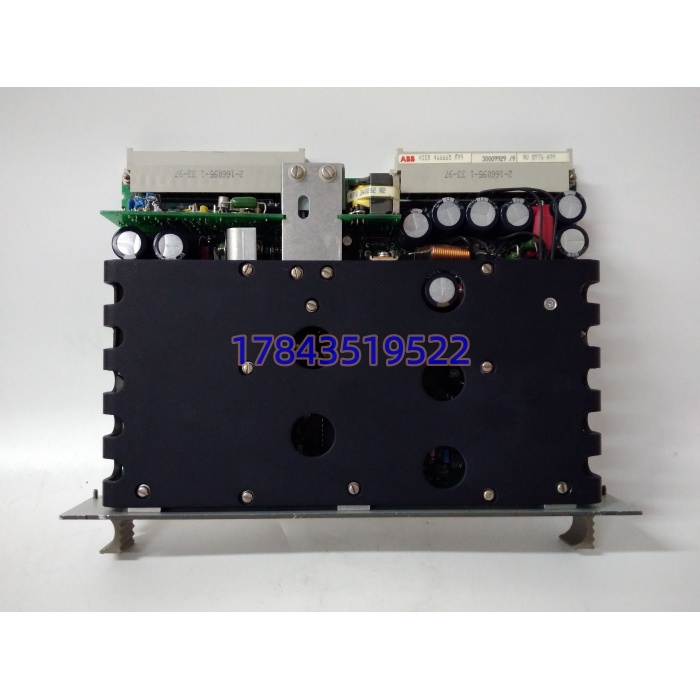

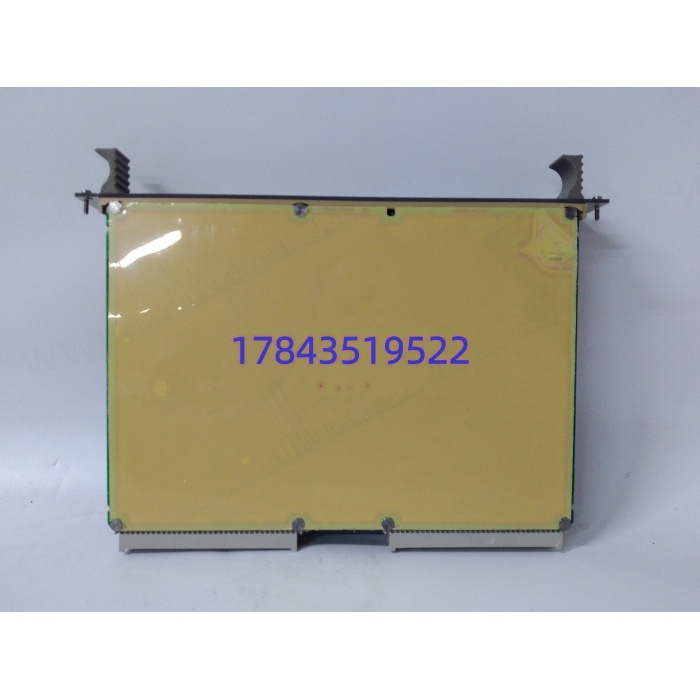

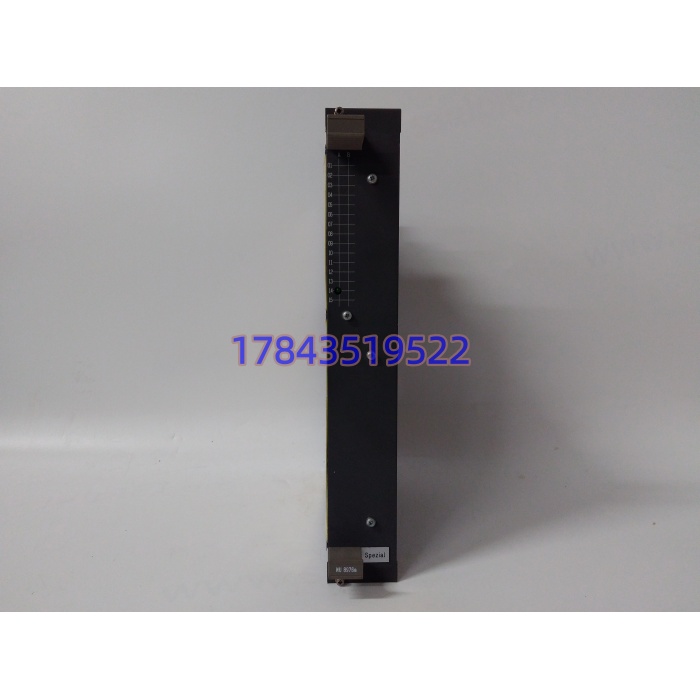

· 型号：NU8976a（HIER466665R99）
· 品牌：ABB
· 系列：AC800M / System 800xA（HIER 通信接口）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | AC800M 控制器工业以太网通信接口（Control Network 上行） |
| 适配对象 | ABB PM861/PM864/PM865/PM866 等 AC800M CPU，插 CEX 或专用通信基板（依机架形态） |
| 订货号 | HIER466665R99（NU8976a，市场混写 NU8976A / NU8976A99 属同根不同尾缀） |
| 电口 | 1× 或 2× RJ45（10/100 Mbps 自适应，全双工，带 EMC 滤波+光电隔离；商家写 4× 千兆属套 NU8976A99 他版参数） |
| 协议栈 | AC800M Native Protocol、Modbus TCP、FTP/SNMP（管理面），不原生跑 PROFINET IO 或 EtherNet/IP 主站 |
| 冗余支持 | 模块级双口可接 MRP 环网；真正 2oo2/PRP 需 PM8xx 冗余对 + 800xA 冗余网络配置 |
| 供电 | 背板 24 VDC（±10 %），典型 135 mA，< 5 W（商家标 12 W/24 W 多混淆他版） |
| 指示 | 前面板 Link/Act/OK LED |
| 热插拔 | 支持（CEX 侧在线插拔不复位 CPU，但会断本模块通信数秒） |
| 隔离耐压 | 端口-背板光电隔离，具体值以 ABB 原厂 Datasheet 为准（商家写 3000 VDC 多套用 S800 I/O 参数） |
| 安装 | AC800M 机架 CEX 槽或配套通信基板，DIN 导轨依形态 |
| 工作温度 | 0…+60 ℃（柜内运行，商家标 -40 起多为套用宽温他版） |
| 认证 | CE / UL 61010-1 / CSA，RoHS |
| 尺寸重量 | 依基板形态，约 0.2–0.5 kg（商家 100×50×25 mm 是套 NU8976A 驱动板尺寸，非本通信件） |
| 生命周期 | AC800M 生态归 Classic 延续；NU8976A99 标 Active 主力，NU8976a 老尾缀按 NCNR 返单，二级市场库存/翻新为主 |
产品介绍
从 B 技术定位切：NU8976a 是 机柜里“控制器能不能被工程师站看见”的那块扳机。它不跑 PID、不扫 IO，只把 PM864 里的过程变量、报警、历史缓存通过 Control Network 甩给 800xA 操作站，同时让上位 Modbus TCP 客户端（MES、SIS 旁路、第三方 SCADA）能来读保持寄存器。现场实测发现，不少厂把 NU8976a 和 CI857K01 混着叫“通信卡”——前者是 对上以太网，后者是 对下 INSUM 私有协议，方向正好反；备件单写“ABB 网口卡×1”采购回来，插 CEX 灯不亮，因为买成了 S800 的 AI 板（同一 HIER466665R99 被商家套过）。
严格来说，NU8976a 只在固件匹配 PM8xx 修订、且 800xA 侧 Control Builder 里 Device 树挂了对应 NIC 描述时才能进网；老 PM861 配新 NU8976a 尾缀若固件跨代太大，ToolboxST 会报“module not qualified”。供应链价值算账：一块 NU8976a 管的是整站“可观测性”，它一哑，运行画面冻、MES 掉数、SOE 捞不到，按一条线降负荷排查半天估，贸易商“全新”喊 800–6000 元的水份全在尾缀真假与固件干净度。ABC 进 A 类，冷备件必须和在线同尾缀同固件基线封存。
应用场景与库存策略
以太网通信卡最阴的故障不是灯灭（灯灭好查），是“Link 灯绿、Act 偶闪，但 800xA 侧变量刷新从 500 ms 退化到 5 s”，仪控盯 CPU 负荷不盯网卡缓冲区，等 MES 月报缺数被工艺追责才反推到 NU8976a 的 TCP 会话表碎片。
- 火电辅机 站（PM864 + NU8976a 上 Control Network 连 800xA 操作站）：非它不可， 原生网口不走第三方；建议每对控制器按“在线 1 口/2 口配置 + 同尾缀冷备 1 件”备，冗余网络架构下别只备单口件。
- 石化装置 Modbus TCP 上行（NU8976a 兼做 MES/罐区 SCADA 的 Modbus Server）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂按 Classic NCNR 12–20 周估。
- 老 800xA 升 高可用（PM891 新架内聚网口）：若规划迁新 CPU，NU8976a 只备现网 10 % 做桥接，不追加 last buy。
- 海上平台机柜（盐雾+EMI 强）：建议 NU8967a 与 CEX 基板锁固件一并备，单换卡不备基板螺钉等于半备。
- 核电辅助系统（监管留痕）：冷备件 SER 段与在线同批次，跨批电子签名不一致被审计挑刺。
某个项目里碰过这样一档：沿江电厂化水 站，NU8976a 的 RJ45 口因机柜间施工被踩松，Link 灯常绿但 TCP 重传率 7 %，800xA 操作站趋势呈“锯齿冻结”，运行当上位机卡。查了一夜发现是 NU8976a 内部 PHY 锁不住 100M 全双工，降级到 10M 半双工硬扛。原厂 NU8976a 已 NCNR，从无锡贸易商调同 HIER466665R99 尾缀件热插拔换上，Control Network 恢复 100M 全双工，MES 补数完成。事后该厂把 NU8976a 从“随坏随买”改成“每对控制器定额 1 冷备 + 每周 SNMP 轮询丢包率 KPI”，再没在迎峰度夏时抓瞎。
