描述
产品详情

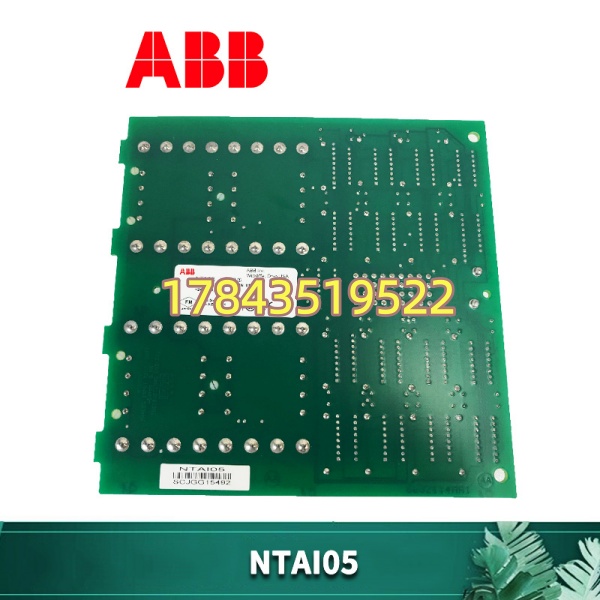

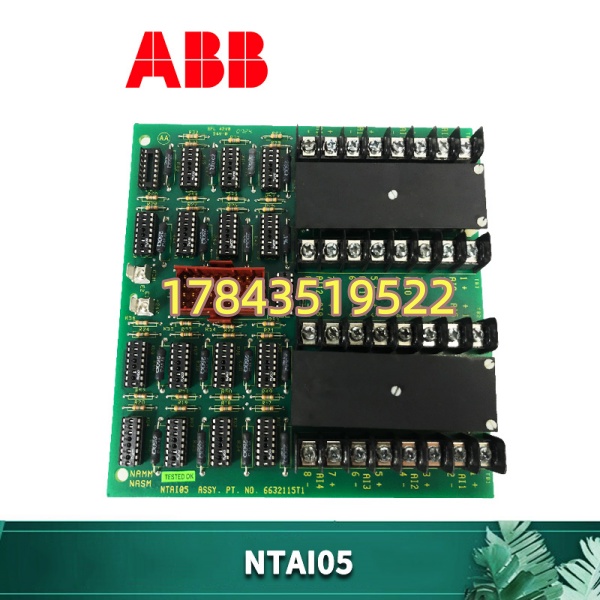

· 型号：NTAI05
· 品牌：ABB（Bailey INFI 90 / Symphony Harmony）
· 系列：INFI 90 / Net 90 / Symphony Plus — Analog Input Termination Unit
规格参数
- 产品全称：INFI 90 / Symphony Plus High-Level Analog Input Termination Unit（NTAI05）
- 功能定位：现场信号接线端子板（无 A/D 转换），需配合 IMASI23、IMFEC11/12、IMASI02 等模拟输入从模件使用
- 最大输入通道：16 路（视配套从模件类型取 8/15/16 通道，常见配 IMASI23 为 8 或 16 路）
- 支持信号类型：4–20mA DC（经 250Ω 内部分流）、1–5V、0–10V、±10V（通过板载 DIP 开关逐通道或分组设定）
- 输入阻抗（电流模式）：约 250Ω ±0.1%（分流电阻），电压模式 >100kΩ
- 现场接线：螺钉端子（Accept 屏蔽双绞线 AWG 22–14），支持屏蔽层柜内一点接地
- 系统侧接口：50-pin 或 34-pin ribbon 电缆插座，通过 NKTU01/NKTU02 扁平电缆连从模件
- 通道组态方式：板载 DIP 开关设定信号类型（电流/电压）及滤波时间常数（依从模件能力）
- 电气隔离：现场侧—系统侧经从模件光耦隔离（端子板本身为被动配线，耐压隔离能力取决于所配从模件，典型通道-系统地 ≥1500V AC）
- 安装方式：安装于 NFTP01 现场端子面板（Field Terminal Panel），或配 DIN 导轨适配器独立安装
- 配套电缆：NKTU01（0.5m）/ NKTU02（1m）等预制扁平电缆，注意方向标记勿反插
- 工作环境：0～+55℃（存储 -40～+70℃）/ 5%～95% RH 无凝露
- 尺寸（约）：236 × 218 × 97 mm（H×W×D），重 ≈0.6kg
- 认证：CE，符合 IEC 61131-2工业环境要求
产品介绍
NTAI05 是 ABB Bailey INFI 90 / Symphony Harmony 的模拟量输入端子单元——它不是带 A/D 转换的电子模件，而是纯现场接线板。作用是把柜外来的 4–20mA 或电压信号经端子排、DIP 开关组态后通过 NKTU 电缆送进 IMASI23（或 IMFEC 系列）从模件做数字化处理。国内大量火电厂化工厂 INFI 90 柜里这套组合还在跑，端子板老化（端子螺丝滑牙、铜箔腐蚀）是常见故障模式。
坦白讲这是无源配件，ABB 已将其列入生命周期末期。它的存在意义就是原柜 NTAI05 端子烧蚀/腐蚀后的原位替换，不动电子模件不重接线（除了重压新端子）。有一点要注意：NTAI05 必须和正确的模拟输入从模件配对——配 IMASI23 或 IMFEC11/12，别和热电偶低电平端子板 NTAI03/NTAI04 搞混（那俩是 TC/mV 输入用不同从模件）。另外 NKTU 扁平电缆有方向，插反会导致所有通道数值乱或零。
应用场景与行业案例
痛点切入
电厂化水车间 INFI 90 系统一台 NTAI05 端子板靠海侧几个端子因盐雾腐蚀绿锈，pH 计 4–20mA 信号时通时断，导致加药 PID 波动。原 IMASI23 从模件正常——只需断电换 端子板重压线，十分钟恢复，不必动电子模件或改组态。
典型场景
- 火电厂机侧/炉侧过程参数采集 —— 主蒸汽压力/温度/给水流量变送器 4–20mA 进 →IMASI23，高密度 16 路省空间
- 炼化反应器监控 —— ±10V 差压变送器经 接入 Symphony Harmony AI 从模件，DIP 开关设电压量程
- 造纸蒸煮工段 —— 多路液位/浓度模拟量变送器统一进 端子板，与 IMASI02 从模件配合做连续控制
- 老厂 INFI 90 备件轮换 —— 端子腐蚀、螺丝滑牙直接原位替换，组态和从模件不变
- 水处理加药撬块 —— 与 NFTP01 面板集成安装于就地柜，NKTU 电缆引回主控室 I/O 机架
真实案例
沿江某石化码头 INFI 90 系统一台 （配 ）通道 9～16 全零，短接端子无反应。拆下看板面靠窗侧端子排铜箔发绿——盐雾渗入。关对应 I/O 机架电源（不影响控制器冗余对）→拔出 NKTU 电缆标记方向→松 NFTP01 面板固定螺丝取出旧板→装入测良拆机 （DIP 开关拨成与原相同—这点极易忽略）→压回现场线（与原一一对应）→插回 NKTU 电缆（箭头朝从模件）→上电 RUN 灯亮，通道值随短接正常变化。全程没动从模件。老师傅说：”这板跑了 22 年，能找到件顶上去比啥都强。”
常见问题解答 (FAQ)
不能。 是纯无源端子配线板，A/D 转换和信号处理全在 （或 IMFEC11/12）从模件里完成。 负责现场线接入 + DIP 开关设电流/电压量程 + 经 NKTU 电缆送信号给从模件。两者必须配对使用。
Q2：支持热插拔吗？能带电换端子板吗？
不建议。 本身是无源板但 NKTU 扁平电缆拔出瞬间可能产生感应或造成从模件输入悬空——建议停 I/O 机架电源或至少在工程师站强制该从模件 I/O 后再更换。换完核对 DIP 开关设置与原板一致（拍照留存），插 NKTU 注意方向箭头。
Q3：停产了没新机，坏了怎么办？
ABB INFI 90 端子单元已生命周期末期，全新原厂基本无货。现实做法：① 淘原厂拆机测良件（主流，核对丝印 及条形码，重点查端子无裂纹、DIP 开关柄完好）；② 若整站改造可迁移至 S800 I/O + AC 800M（需重新组态换柜内设备，成本高）。单纯备件替换建议测良拆机件。
Q4：DIP 开关怎么设？设错了会怎样？
板上 DIP 开关设定各通道组为电流（4–20mA，接入 250Ω 分流）或电压（直通）。设成电流但现场送电压信号→读数偏小（按 I×250Ω 折算）；设成电压但现场是电流环路→可能超量程或读零。换板前务必用手机拍下旧板 DIP 位置原样照抄，别凭记忆拨。
Q5：能和热电偶/热电阻输入端子板（NTAI03/NTAI04）互换吗？
不能。 是高电平 AI 端子板（4–20mA/±10V），配 等；NTAI03/04 是低电平 TC/mV 输入端子板配相应 TC 输入从模件（如 IMATx 系列）。外形接近但内部分流电阻和从模件不兼容，混用读值全错。
Q6：拆机件怎么鉴别好坏？
看 ABB 原厂标签清晰、无烧灼痕迹；端子排螺丝扭矩正常不滑牙、铜箔无腐蚀绿锈；DIP 开关拨动能保持位置；配已知好 + NKTU 电缆，短接各通道确认通断连续性（万用表蜂鸣）即可——端子板无源，通断测试通过即 OK。
