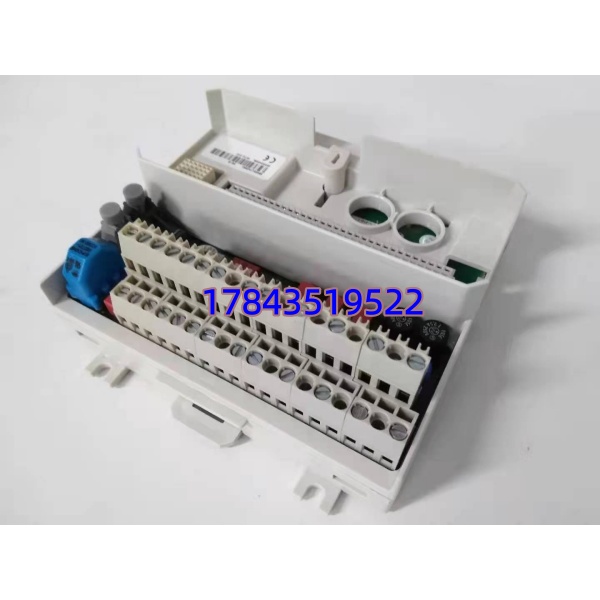

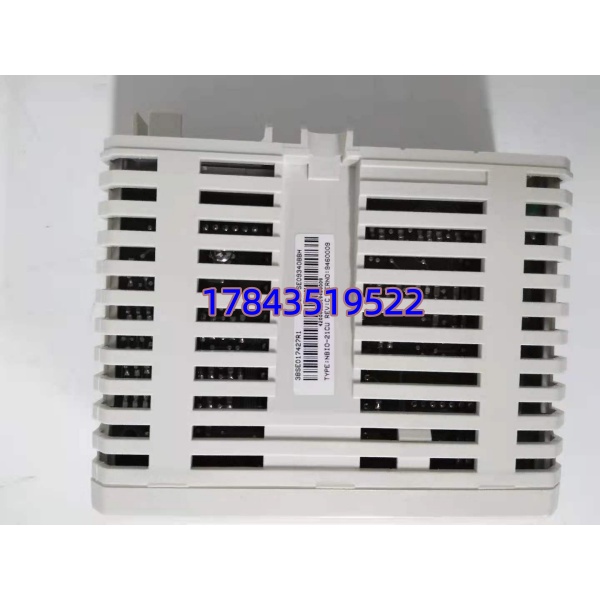

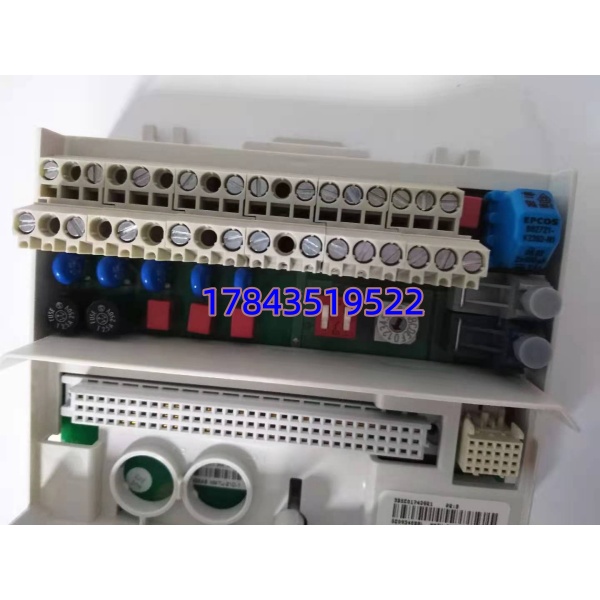

产品详情
· 型号：NBIO-21CU
· 品牌：ABB
· 系列：Harmony I/O / Symphony 系混合模拟量单元（兼容 AC800M/800xA 旧改经适配器）
技术参数
| 参数项 | 指标（NBIO-21CU / 3BSE017427R1） |
|---|---|
| 模块类型 | 混合模拟量 I/O 单元（Analog I/O Unit） |
| 完整物料号 | 3BSE017427R1 |
| 模拟输入 | 8 路差分 / 16 路单端可组态；4–20 mA、0–20 mA、0–10 V、±10 V；16 bit ADC；±0.1 %FS@25 ℃；≈100 samp/s/ch |
| 模拟输出 | 4 路独立；4–20 mA（负载 0–500 Ω）/ 0–10 V（≥10 kΩ）；16 bit DAC；±0.1 %FS |
| 隔离 | 通道-通道、通道-系统 1500 VAC 光电隔离 |
| 通信 | Harmony I/O Bus（与 Harmony 控制器 / 经网关进 800xA） |
| 供电 | 背板 24 VDC，典型功耗 ≈2.5 W |
| 安装 | Harmony I/O 站插槽 / 专用适配器底座（非 35 mm DIN 直扣） |
| 工作温度 | -25 °C ~ +70 °C（存储 -40~+85 °C） |
| 湿度 | 5 %~95 % RH 非冷凝 |
| 尺寸 / 重量 | 约 106×120×45 mm / 0.24–0.46 kg |
| 诊断 | 模块+通道级故障 LED，Harmony 总线诊断可轮询 |
| 认证 | CE / UL / cUL，IEC 61000-6-2 |
产品介绍
老 Symphony 柜里某个调节回路 PV 读数周期性跳 0.3 %——先别动上位机趋势，绕到 Harmony 站看 NBIO-21CU 的 OK 灯，八成是背板 24 VDC 取电簧片氧化，模块在负载切换时微掉电导致 16 bit ADC 参考电压抖。这块卡在 Harmony 架构里干的是”一块顶两张卡”的活：8 路差分 AI 吃变送器 4–20 mA 或热电偶经变送后的电压，4 路 AO 回去驱动阀门定位器，全走 Harmony I/O Bus 跟控制器握手，通道间 1500 VAC 隔离把现场地环流挡在背板外。它本身不跑 PID（那是控制器的事），但老装置模拟量点位数不多、不想塞满 AI8+AO4 两张 S800 卡时，它是柜内空间最省的原厂解。
采购这件的坑全在跨族误标：搜索结果里一半写”AC500 导轨 16 通道自由 I/O 12–16 bit”、一半写”S800 ModuleBus 原生卡”、还有写”4 AI+2 AO 110×45×22 mm”——三套描述分属 AC500、S800、以及不知哪来的小板，没有一句对得上 3BSE017427R1 原厂定义。 严格来说，NBIO-21CU 插 Harmony I/O 站或经专用适配器底座进 AC800M 旧改可以，但不能直接当 S800 AI810/AO810 挂 ModuleBus，固件和背板引脚都不对；拿 AC500 的 PM58x 背板去插它，物理都卡不进。现场实测发现，同号拆机件若 AI 端子排有 4–20 mA 长期带 500 Ω 负载烤黄的痕迹，某通道零点漂移能摊到 0.2 %FS 以上，标称 ±0.1 % 只剩纸面——这种件在计量级回路（如汽水品质 pH/电导）是隐患，在普通风门调节里凑合。原厂 Discontinued 后新项目别再选型，老柜备库走 New Surplus 或带 25 ℃ 满量程打点报告的拆机良品。
