描述
产品详情

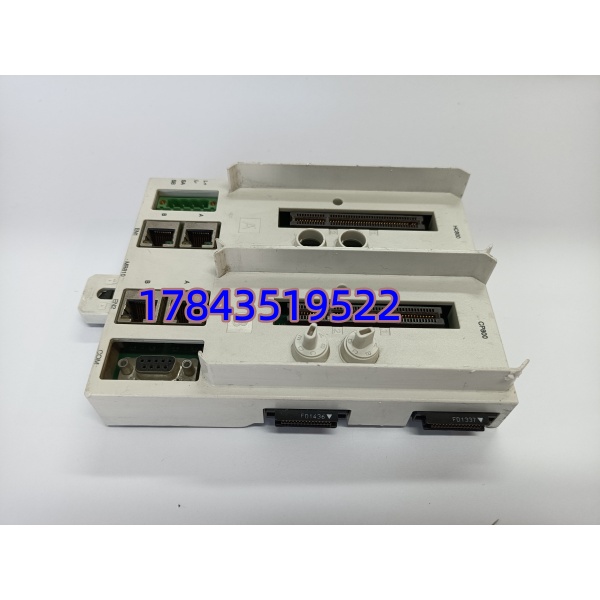

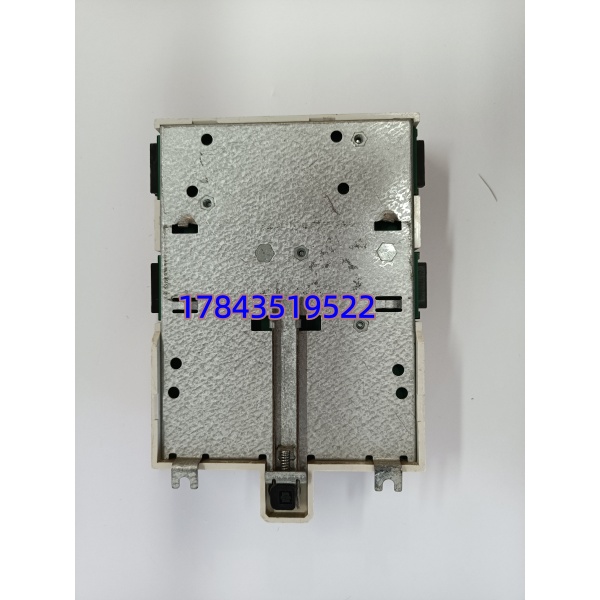

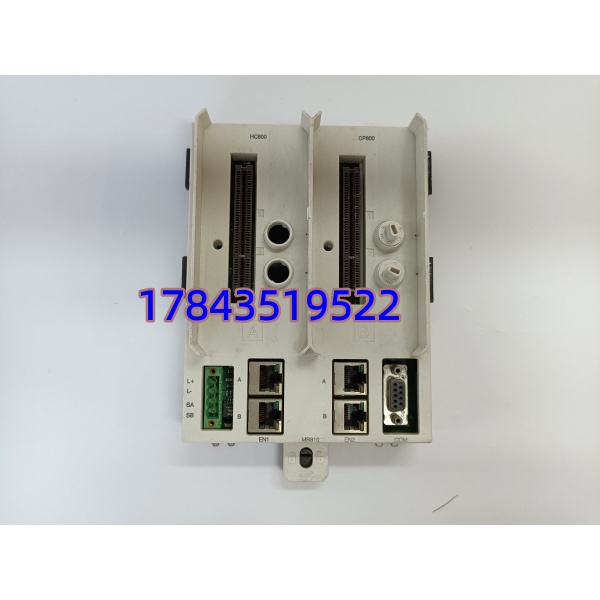

· 型号：MB810
· 品牌：ABB
· 系列：S800 I/O System (Advant OCS / System 800xA 兼容)
规格参数
- 产品类型：Module Termination Unit (MTU)，S800 I/O 端子基座
- 适用 I/O 模块：AI810、AI830、AO810、DI810、DI811、DO810、DO810V2 等 S800 系列电子模块（具体以ABB兼容性表为准）
- 安装方式：DIN 导轨安装，插入 S800 I/O 机架/背板（TB820/TB840 ModuleBus）
- 槽位宽度：单槽，约 62 mm（S800 标准模块宽度）
- 现场接线：螺钉端子或弹簧端子（视具体子型号批次，需核对原柜拆机照片）
- 额定电压：匹配 S800 I/O 模块，通常 24 V DC 回路供电经背板引入
- 隔离：通道隔离由上方插入的 I/O 模块提供，MTU 提供机械锁定与总线连接
- 工作温度：0 … +55 °C（与 I/O 系统一致，需核对手册）
- 存储温度：-40 … +70 °C
- 防护等级：IP20（控制柜内安装）
- 认证：CE，UL（具体以原厂 COC 为准）
- 配套部件：需配合 TB820/TB840 背板及 CI830/CI854 通信接口模块使用
产品介绍
MB810 是 ABB I/O 分布式 I/O 系统的模块端子基座（MTU），用来把现场仪表的电缆（24V DC 开关量或 4–20 mA 模拟量）固定接入系统，同时为上方插接的 电子模块提供 ModuleBus 背板连接和机械锁紧。它本身不带 CPU 也不执行控制逻辑，就是 I/O 模块与现场线缆之间的”转接锚点”。
现场最常碰到的问题是旧柜里 MB810 端子氧化、弹簧失效或物理损坏导致 I/O 模块报通讯故障或接触不良。换的时候只拆下上方 I/O 模块拔掉 MTU，现场线不用动——这点对保住开车时间很关键。注意 系统还有 TU810/TU830 等不同类型端子单元，买之前一定要对原拆件的螺丝/弹簧形式和宽度拍照核对。
应用场景与行业案例
我在现场见过最头疼的就是 I/O 柜里某个通道时通时断，查半天文档才发现是 MTU 端子簧片疲劳——这种被动元件一坏，上面再好的 DI810/AI810 都白搭。
典型场景：
- 火电厂辅机车间 DCS（System 800xA + I/O）——老装置备件轮换，MTU 氧化更换不断电（I/O 模块可热插，MTU 本体留柜）
- 石油化工装置 远程 I/O 站 —— 沿海高湿环境端子腐蚀，整排 MTU 预防性更换
- 造纸/冶金过程线 —— 高密度 DI/DO 采集柜，MTU 作为标准消耗性备件常年备库
- 老 Advant OCS 改造保留 I/O 部分 —— MB810 保持与原端子排兼容，避免重新放线
真实案例：
南方某 300MW 机组输煤程控，运行中 #3 犁煤器限位信号随机丢状态，DI810 诊断灯闪但通道测试正常。折腾两小时发现对应槽位 MB810 弹簧端子内簧片疲劳造成接触电阻飘移。停机窗口拆下旧 MTU、换新 MB810（现场线没动），插回 DI810 后信号稳如磐石。老师傅原话：”早知道这玩意儿也会老化，五年前就该多备两块。”
