产品详情

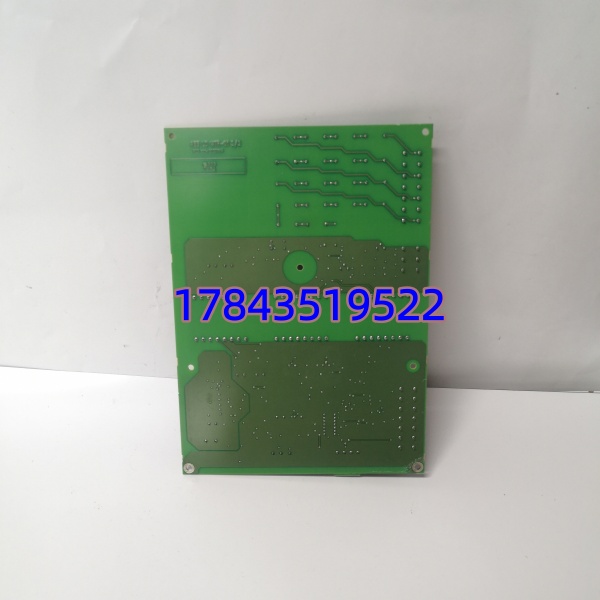

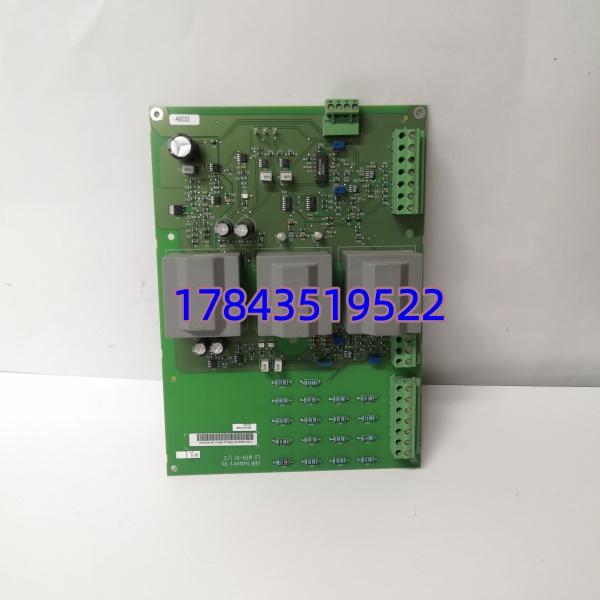

· 型号：LDMTR-01（S100 I/O Digital Output Module，Relay 型或 Transistor-Relay 混合——以现机标签为准是否带 “-Rly” 或 “-Tr” 后缀变体）
· 品牌：ABB Ltd.（原 BBC / ABB Industrial IT — Advant OCS S100 系列）
· 系列：S100 I/O System — LDM (Digital Output Module) Family (LDMTR / LDMTT / LDMU / LDGR 等)
技术参数
| 参数项 | 规格值（典型 LDMTR-01 S100 DO — 以现机模块激光印核对！） |
|---|---|
| 产品全称 | ABB LDMTR-01 Digital Output Module for S100 I/O Rack (Relay or Transistor-Relay Type) |
| ABB 旧备件引用 | LDMTR-01（部分项目 BOQ 写 3BSE… 早期 S100 模块无 13位 SAP 直接用 LDMxx 命名） |
| 适用机架 | I/O 扩展机架经 TK212 背板 或 Advant Controller 410/450 本地 槽 |
| 模块类型 | DO — Relay Output（典型 8 ch 或 16 ch 分组公共 COM），部分版 LDMTT-01 为纯晶体管 0.5A — LDMTR 指 Relay 版 |
| 输出类型 | Relay NO/NC（Form A/C 依版本），线圈侧由模块内部 5V 光耦驱动，触点侧现场供电 |
| 额定负载(阻性) | 250 V AC / 30 V DC max，2 A / point（典型），公共熔丝 5~10 A 依分组 |
| 最小负载 | ≥ 10 mA / 5 V DC（继电器版保持吸合需最小电流防氧化——长期开点带指示灯负载通常 OK） |
| 隔离 | 现场侧↔逻辑侧 ≥ 1500 V AC 光耦隔离 |
| 状态指示 | 每通道 Output LED（亮=ON），模块 PWR / ERR LED |
| 熔丝保护 | 每组公共(COM) 带可更换熔丝（典型 5×20 mm 快熔 5A/250V）——建议备熔丝包 |
| 响应时间 | 继电器吸合 ≈ 10 ms / 释放 ≈ 5 ms（不可用于高速脉冲>10Hz 建议晶体管 LDMTT） |
| 背板取电 | +5 V DC 由 背板（典型 ≤ 150 mA 逻辑侧） |
| 热插拔 | 架构支持 I/O 模块在线插拔——建议确认无其他关键 DO 正驱动安全负载再拔 |
| 接线方式 | 螺钉端子（Phoenix / Weidmüller 风格 5.08mm pitch），COM / NO / NC 依版本标识 |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | CE / UL 508 / IEC 61131-2 |
| 尺寸(约) | 模块 53 mm W × 229 mm H × 38 mm D |
| 重量(约) | 0.25～0.35 kg |
| MTBF | > 100,000 h（继电器机械寿命 10^5~10^6 ops 为现场更换主因） |
产品介绍
（场景痛点切入）现场实测发现 老柜 DO 最常见失效模式不是模块逻辑坏而是继电器机械触点氧化（长期只驱动微小指示灯泡 <10mA 未过最小负载致触点形成高阻膜）——某化水站 驱动电磁阀某通道时通时断，量线圈电压正常但触点压降达 1.8V 确认氧化。LDMTR 在 架构里把控制程序 DO bit 变成现场 24VDC/220VAC 线圈驱动——它单通道坏通常只影响一个阀/泵；全模块故障→整组 8/16 点 DO 丢失→相应设备不可控或保持最后值（依 Fail-Safe 组态）。比 AI/AO 故障频次略高因继电器机械寿命。
ABB 对 老模块部分受 PCN/LTB， 靠渠道尾货交期不稳（4~12 周）。按 ABC 看若用于关键切断阀/泵控制 DO 属 A 类——建议按每在线 机架按 DO 模块数 20%~25% 备或最低全厂留 ≥1 件经测同型冷备（含备对应熔丝 5×20mm 快熔包）。TCO 持有几十~百余欧 vs 阀失控致工艺扰动产线停或安全旁路代价高。
