描述
产品详情

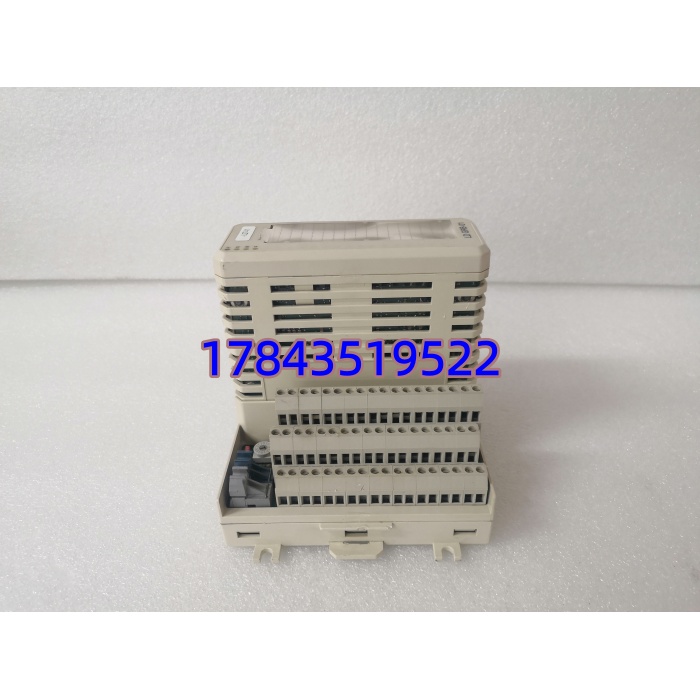

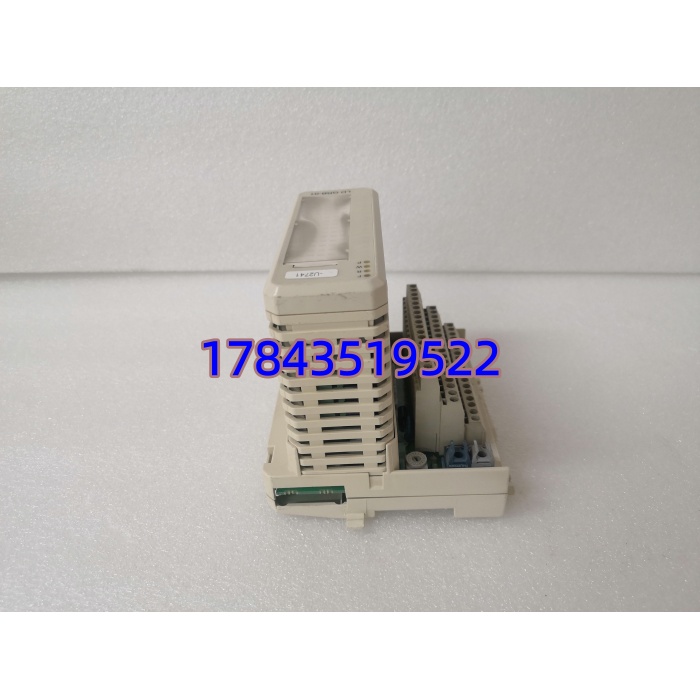

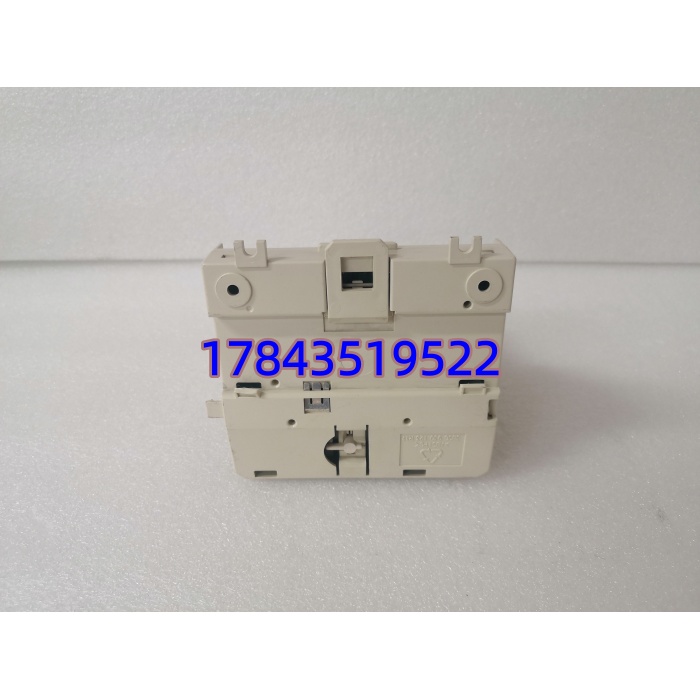

· 型号：LDGRB-01（ABB 目录号 3BSE013177R1）
· 品牌：ABB Ltd.（过程自动化—Industrial IT / System 800xA 平台）
· 系列：AC 800M — Redundancy Link Module（High Speed Synchronization Link，配 PM8x1/PM8x2/PM8x3 系列 CPU）
技术参数
- 产品类型：AC 800M Controller Redundancy Link / High Speed Synchronization Module（LDGRB-01）
- ABB 物料号：3BSE013177R1
- 安装位置：AC 800M CPU 模块右侧专用 Redundancy Link 槽位（非 CEX 总线槽，非 I/O 槽）
- 兼容控制器：PM851 / PM861 / PM862 / PM863 / PM864 / PM865 / PM866 / PM891（AC 800M MPS 架构）；严格来说 PM510/PM520 老 Advant Controller 500 系列不支持此模块
- 同步接口：1 × Tx / 1 × Rx ST 连接器（直通 ST 耦合，多模 62.5/125 μm 或 50/125 μm 均可用，推荐 62.5/125）
- 光波长：1300 nm（典型）
- 最大同步距离：≤ 2000 m（多模光纤，依衰减预算；单模需介质转换器 ABB 不推荐直连）
- 切换时间：主备无扰切换典型 < 10 ms（Control Builder M 帮助文档标注，依程序规模/I/O 网络略有浮动）
- 背板供电：+5 VDC @ ≈ 0.3–0.5 A（由 CPU 背板供给），功耗 < 2.5 W
- 状态指示：Link OK / Sync / Err LED（绿色=链路正常，闪烁=同步中，红=故障）
- 热插拔：支持在线插拔（规范操作建议先确认冗余对状态再拔）
- 工作温度 / 湿度：0 ~ +60℃ / 5%~95% RH（非冷凝），存储 -40 ~ +85℃
- 认证 / 合规：CE、UL、cUL、DNV（系统级），符合 IEC 61131-2/ IEC 61326
- 配套要求：冗余系统需主、备 CPU 各装 1 块 LDGRB-01，用多模双芯光纤交叉连接（Tx↔Rx）
严格来说 LDGRB-01 不是通信模块也不是 I/O 卡——它只干一件事：把主 CPU 内存镜像通过光纤”抄送”给备机。现场实测发现老些项目误把它当以太网卡买（以为能接交换机），插上去 Control Builder M 直接报”Unknown Module in Redundancy Slot”，退换前一定确认您要的是冗余同步链路而非 Profibus/Modbus 通信接口（CI854/CI867 之类）。
产品介绍
一套连续聚合装置因单 CPU 故障非计划停车半小时，损失往往六位数起——这就是 AC 800M 配 LDGRB-01 冗余对的初衷。它不是 CPU，不跑逻辑，职责是在两台同型号 PM8xx 控制器间拉一条独立的光纤”数据专线”，每个扫描周期把主机的变量表、I/O 映像、定时器状态实时刷给备机。某个炼油厂改造里原先用的是早期软冗余（通过以太网同步）偶发链路抖动导致切换不同步，换成 LDGRB-01 专用硬同步链路后再没出过冗余失步告警——专用链路不经交换机、不受 plant network 广播风暴影响是关键差异。
对采购和维保的价值很直接：它是 AC 800M 冗余架构必配（每对控制器需两块），渠道流通尚可但欧版偶有交期波动（4~8 周），建议关键装置按 N+1（即多备 1 块）建库；支持热插拔意味更换故障链路模块时不用停运行中的冗余对（先确认备机 Healthy 再操作）。必须提醒两点局限——① 只适配 AC 800M MPS 架构 PM851 及以上，Advant Controller 410/450 用不同冗余方案不兼容；② 同步距离受多模光纤衰减限制，两控制器分置不同机柜超过 2 km 需评估是否改分散架构或用单模转换设备（ABB 官方不推荐 直连单模）。
替换与升级建议
✅ 直接替换
- 同型号 （3BSE013177R1）——物理尺寸、针位、光口完全兼容所有 AC 800M PM8x1~PM8x6/PM891 系列。Control Builder M 自动识别，成对更换通常无需重下载控制器程序，仅需 Verify Redundancy Status 确认同步完成。
⚠️ 软件兼容（需留意）
- ——可互相混用成对（如一头 2006 年产一头 2018 年产），只要光纤连通且两侧 CPU FW Major Rev 一致同步即建立；若系统报 “Link Down” 先查光纤端面清洁度和交叉接法（Tx↔Rx 必须交叉，部分自制跳线为直通会导致 Link Fail）。
- ——硬件兼容，但部分极早期 Control Builder M 版本（pre-v5.0）需升 SP 才识别 PM891+ 组合，无额外硬件成本仅软件升级。
❌ 硬件不兼容
- Advant Controller 410/450/500 系列冗余模块（如 SA801F 冗余链接）——背板定义不同，物理无法插入 AC 800M CPU 槽位。
- AC 800M CEX 总线通信模块（CI854A/CI867/CI871 等）——插 CEX 扩展槽，不能替代 装冗余槽位，强行去除防呆可能损针。
- 第三方光纤冗余卡——无物理/协议兼容可能。
若无 全新库存，AC 800M 平台目前仍主推此型号为标配件，老装置维保建议锁定全新或测试良品（光纤链路自环测试通过）
