产品详情

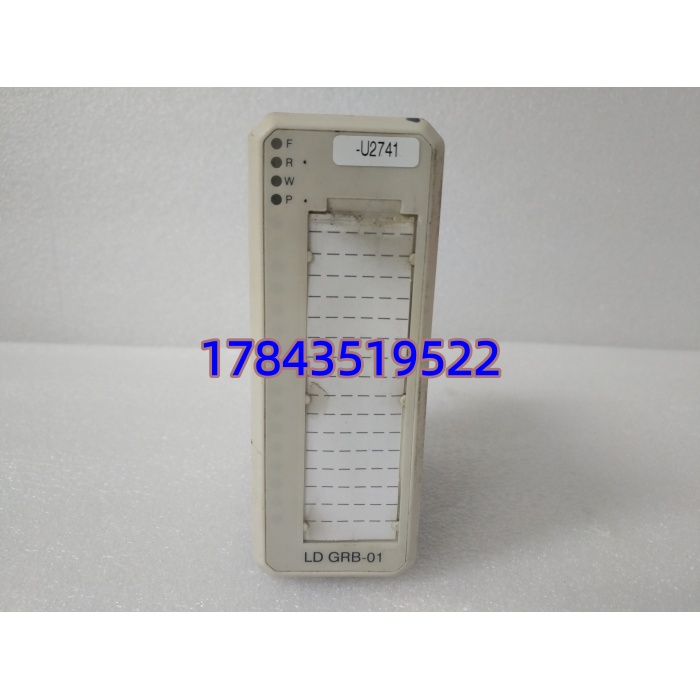

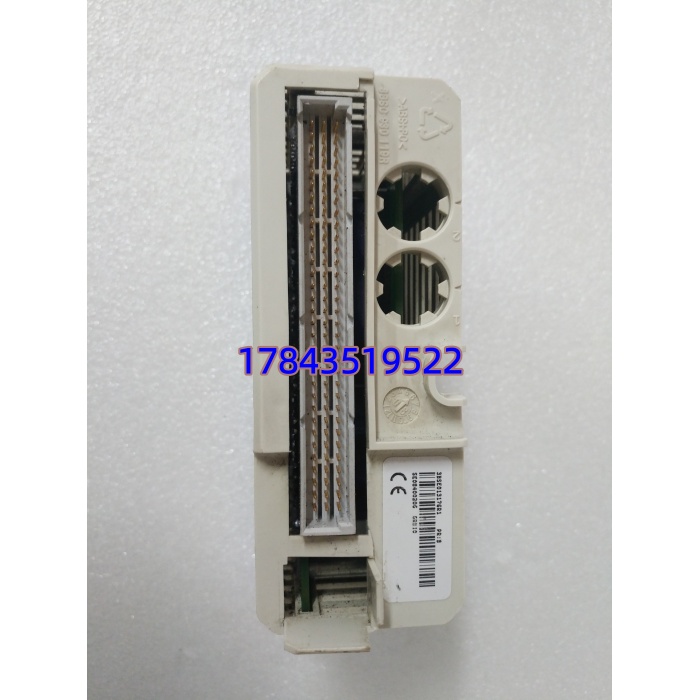

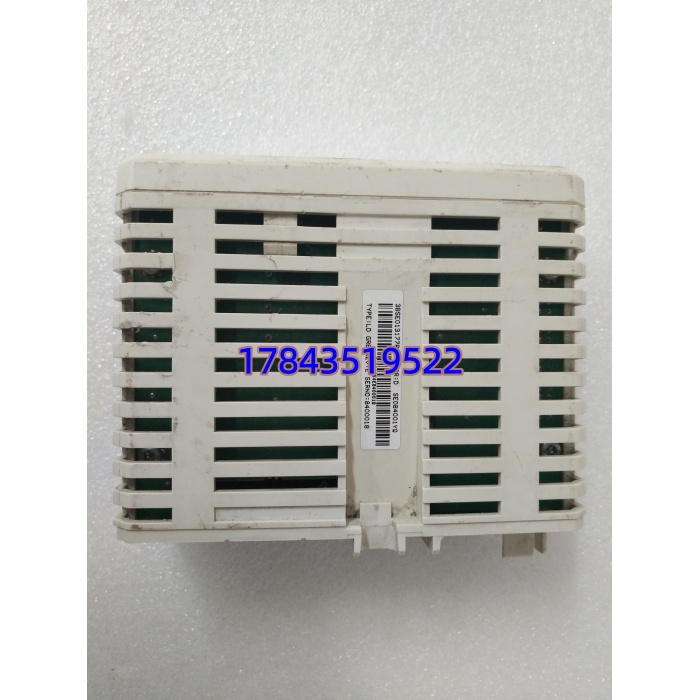

· 型号：LDGRB-01（3BSE013177R1）
· 品牌：ABB
· 系列：AC 800M / Advant 系统附件 — Ground Reference Module (LD GRB-01)
技术参数
- 产品全称：ABB LDGRB-01 Ground Reference Bar / Grounding Module for AC 800M and Advant 410/450 Racks
- 订货号：3BSE013177R1（LDGRB-01）
- 适用系统：ABB AC 800M（PM8xx、PM7xx 系列控制器机架），部分 Advant Controller 410/450 机架兼容
- 安装位置：机架左侧或背部专用接地卡槽（依机架型款为侧装夹或底部螺装），与机架金属框架导电接触
- 导体材质：镀镍黄铜汇流条 / 镀锡钢支架（依批次），低阻抗连接设计
- 接地端子：2× M6 或 M4 接地螺钉（可接 ≥6 mm² / AWG 10 黄绿地线至柜内 PE 排），部分版含弹簧压线片
- 接触电阻：机架-汇流排接触 < 0.5 mΩ（以 ABB Test Spec 为准），接地电阻依外部柜体接地施工
- 兼容机架：标准 AC 800M 机架 SS821/SS831 电源单元相邻槽、PM8xx 控制器基座左侧卡槽；亦可用于老 Advant 机架接地升级
- 紧固扭矩：接地螺栓推荐 1.2~1.5 N·m（M4），2.0~2.5 N·m（M6），参照 EN 60947-7-1
- 功能属性：无源无源元件（Passive），不占用 I/O 槽位，不影响背板通信，无 LED/无固件
- 工作环境：-25 ~ +70℃（存储 -40 ~ +85℃），5~95% RH 非凝露
- 标准与认证：符合 IEC 60947-7-1（端子排及接地连接件）、IEC 61326-1EMC 接地参考要求、CE 标记
- 配套说明：通常每机架配 1 件；多机架共柜建议各自独立引 PE 线至柜内主接地排（星型接地拓扑，忌串接菊花链）
产品介绍
某个化工厂 AC 800M 系统模拟量通道偶发 ±30mV 漂移，查半天是老机架原装接地条被 previous 维护人员拆掉”省事”——AI 卡浮地引入共模噪声。LDGRB-01（3BSE013177R1）就是 ABB 为堵这个坑设计的机架专用接地参考汇流排：把它卡进 PM8xx 控制器机架左侧槽，用 ≥6 mm² 黄绿地线直连柜内主 PE 排，整个机架（包括模块屏蔽层、背板参考平面、CI854 通信卡外壳）就有了一个低阻抗参考点。现场实测发现，正确安装此接地条后 AI 卡 4–20mA 回路噪声峰峰值能从 80mV 降到 <5mV（未校准前提下），特别在变频器密集的 MCC 室效果明显。
严格来说它不是电子模块也没有可更换部件，就是高精度接地配件——部分用户误以为它是”冗余同步模块”或”背板总线终结器”而漏订，结果机架到手没法正规接地。若你机柜设计是独立 PE 排星形接地（IEC 60364-7-707推荐做法），每机架必须配一件；老 Advant 机架若原装接地夹缺失也可用此件替代（物理卡槽略有差异需确认夹持力）。不适合做信号参考代替隔离栅或本安接地条，那是另外的安全栅汇流排产品。
替换与升级建议
✅ 直接替换
- LDGRB-01（3BSE013177R1）←→ 同型号（ABB 原厂新老批次）：物理完全相同，直接拆旧装新，紧固接地螺栓至推荐扭矩即可。工作量 < 3 min。
- 老版 ABB Advant 机架接地夹（已 EOL）→ LDGRB-01：若卡槽宽度匹配（标准 800M 机架左侧槽 18mm 开口），可直接卡入并用 PE 线连接，功能等效。
⚠️ 软件兼容（无需软件，但需注意安装位置）
- 部分 SS821 冗余电源单元机架与标准 CPU 机架接地槽位置略有偏移—— 仍可用但需确认夹持簧片完全贴合机架金属导轨面，必要时垫薄紫铜片保证接触面积（极少情况）。
- 若原工程按菊花链串接地（机架 A PE→机架 B PE→柜体），建议改为星型各自回主 PE 排， 支持两种接法但星型抗干扰更优。
❌ 硬件不兼容
- Siemens S7-400 / 300 机架接地条、Schneider Quantum 接地夹——尺寸、卡槽、安装方式完全不同，物理不能替。
- 任何带电子功能的模块（如 TB851、CI854 等）与此无源配件无关，勿混淆订购。
