产品详情
· 型号：LDGRB-01（3BSE013177R1）
· 品牌：ABB
· 系列：ABB Advant OCS / MasterPiece 200 / S100 I/O System — Grounding Bar (LDGRB)

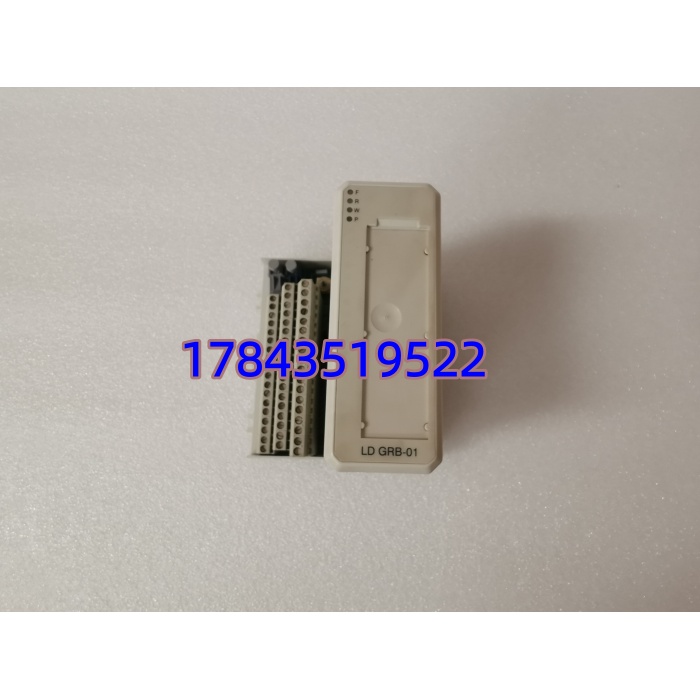

LDGRB-01 3BSE013177R1
规格参数
- 产品全称：ABB LDGRB-01 System Grounding Bar / Earthing Terminal Module for S100 I/O Rack and Advant Cabinet (3BSE013177R1)
- 制造商：ABB Ltd.
- 物料号：3BSE013177R1（欧洲目录亦单标 LDGRB-01）
- 适用系统：ABB Advant OCS（MasterPiece 200/235/280），Advant Controller 450 带 S100 I/O，800xA 早期 S100 扩展架
- 组件内容：镀锡铜汇流排（通常 T 形或直条形，长度依机架宽度 ~200–300mm），绝缘固定支座（PA66 或类似耐候塑料），M8/M10 接地螺栓/螺母，防松垫圈，安装螺丝包
- 导体材质：电解铜、镀锡（典型厚度 0.2–0.3mm 锡层），截面积依机架规格匹配（通常 ≥35mm² 等效导电截面）
- 接地连接点：主连接点 1× M10 螺栓（连厂房接地干线），次级固定孔 2–4× 用于系统 FG（Functional Ground）/CG（Cabinet Ground）引线固定
- 绝缘电阻（支座）：≥100MΩ @500V DC（支座对地，汇流排与安装面间）
- 安装位置：S100 I/O 机架背部或 Advant 控制柜右侧/底部接地槽，与机架背板工作地端子(PE/FG)用短粗线相连
- 兼容机架：S100 I/O 标准机架（5TE/10TE/19″ 版本均通用），部分文献提亦可用于 SD（Slave Device）扩展架
- 标准符合：IEC 60364-5-54（接地汇流排要求）、IEC 60947-7-1（辅助器件），符合 EN 50174布线接地实践
- 工作温度：汇流排 -40℃～+80℃，绝缘支座 -25℃～+70℃
- 生命周期：随 机架配套仍在零星供应，属无源附件原厂未宣 EOL
- 物理尺寸(约)：汇流排 250(L)×25(W)×6(H) mm（依具体批次），含支座总高 ~45mm
LDGRB-01 3BSE013177R1
产品介绍
（E 维护者视角切入）某次在煤化工老线做 I/O 架接地电阻抽检——发现原装 LDGRB-01 的绝缘支座脆化碎裂（装置运行第十六年高温柜段），汇流排直接蹭到柜体引起系统工作地与 PE 微小电位差，导致模拟量输入模块 DSAI 系列偶发共模干扰漂。换了一根新 LDGRB-01 组件（ABB 原厂包）重紧固后干扰消失。这东西本身是无源铜排不会”坏”，真正失效模式是绝缘件老化、铜排表面氧化或原安装时螺栓未打扭矩致接触电阻升高——但它出问题影响的是全架模拟量精度和 EMC 合规性，排查时很容易被忽略先怀疑 AI 卡本身。
严格来说 LDGRB-01 是 机架标准附件，新购 机架通常已含。单独买多出现在：a) 老机架原附件遗失 b) 改造增补独立接地汇流点 c) 原绝缘支座老化开裂需单独替换。市场有兼容非标铜排可自制但 ABB 原厂件带认证绝缘距及孔位匹配省去加工工时——按 ABC 分 C 类无源低值件，建议随 延寿按柜 N+1 或最低备 1–2 套（含紧固件包），呆滞风险极低。
应用场景与库存策略
Advant OCS / I/O 柜内 负责把背板 FG（功能地）、屏蔽层接地、柜体 PE 汇流至厂房接地网——它接触不良会引入共模噪声造成 AI 漂、引发 EMC 相关报警甚至在安全审计被开不符合项。而单独采购常被遗漏（”不就是根铜排嘛”），等到绝缘支座碎了再找原厂件有时要等进口。
- —每 机架/主控柜 1 套 → 非它不可因原厂绝缘支座与孔位匹配 机架安装槽，自制铜排难保证爬电距离 → 。
- 老线改造增补独立屏蔽接地汇流点—原设计只靠柜 PE 排未单独引 FG 汇流 → 可加装 作专用功能地汇流（与 PE 在一点联结），改善模拟量共模性能。
- 新项目/升级 800xA+S800 I/O—S800 架用不同接地端子条（通常 TBIT 系列）不兼容 ，新设计按 S800 手册配对应接地端子，老装置延寿只买 。
- 防呆： 含绝缘支座+铜排+紧固件包——收货核对完整组件含 M8/M10 螺母防松垫及尼龙绝缘隔套，别只买裸铜排（孔距可能不对且缺绝缘件现场装不上）。
真实案例：西北某化肥厂 Advant Controller 450 带 6 面 I/O 架，运行第十四年秋检测柜内接地网发现 #3 架 汇流排与柜体间有 0.8V AC（应 <0.1V），拆开见绝缘支座沿螺栓孔放射状开裂致使铜排轻微碰柜体内壁。原安装队当年没单订备件（认为”铜排哪需要备”），找本地机加工按尺寸仿制但绝缘件用的普通尼龙螺丝不耐柜内温变三月后又裂。最后从 ABB 渠道调两套 NOS 换上并全柜其余五架预防性拧紧力矩。事后 MRO 清单增补 每架备半套（合计备 3 套六架用），成本不过几百块挡掉模拟量干扰排查工时。
