· 型号：LD800HSE
· 品牌：ABB
· 系列：AC 800M
规格参数
- 产品类型：FOUNDATION Fieldbus HSE 链路设备 (Linking Device)
- H1 接口：4 通道，31.25 kbit/s，符合 FF-816 标准
- HSE 接口：1 × 10/100Base-TX RJ45，支持 IEEE 802.3u
- 网络冗余：支持 HSE 网络 A/B 端口冗余切换
- 电源输入：24 V DC (19.2 ~ 30 V DC 范围)，通过外部端子
- 功耗：最大 5W (典型值 3.5W)
- 隔离电压：500 V AC (信号端与电源端)
- 工作温度：0℃ ～ +55℃
- 存储温度：-40℃ ～ +85℃
- 防护等级：IP20
- 安装方式：35mm DIN 导轨 (EN 60715)
- 接线端子：Phoenix Contact 可插拔弹簧端子
- 本质安全：非本安设计，连接本安回路需外接安全栅
- 功能块支持：支持标准 Function Block (FB) 调度与发布/订阅
产品介绍

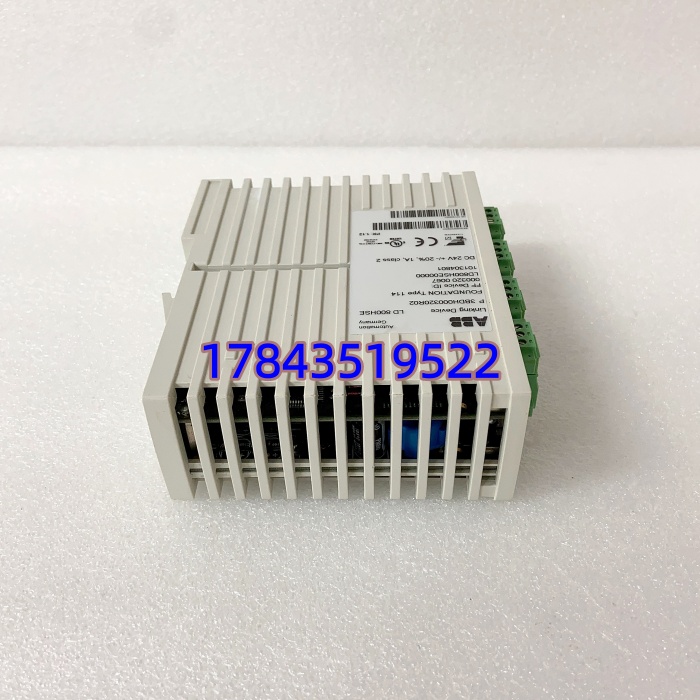

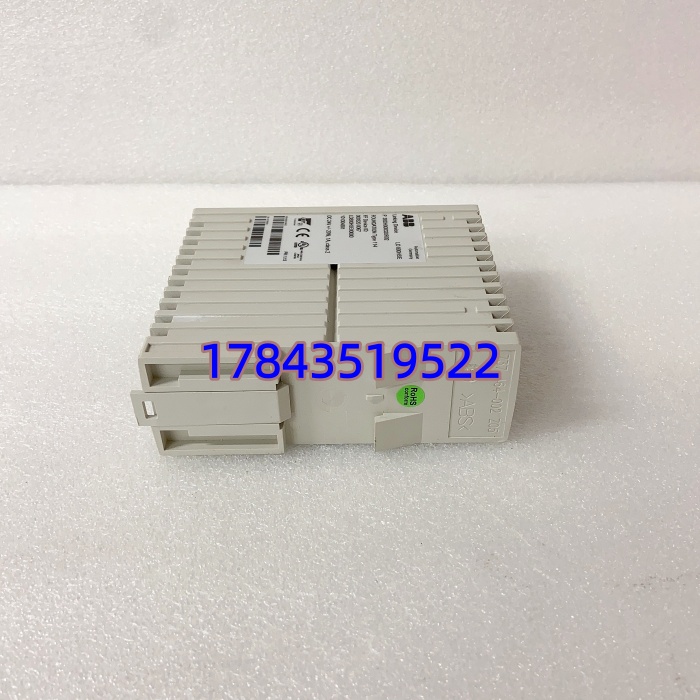

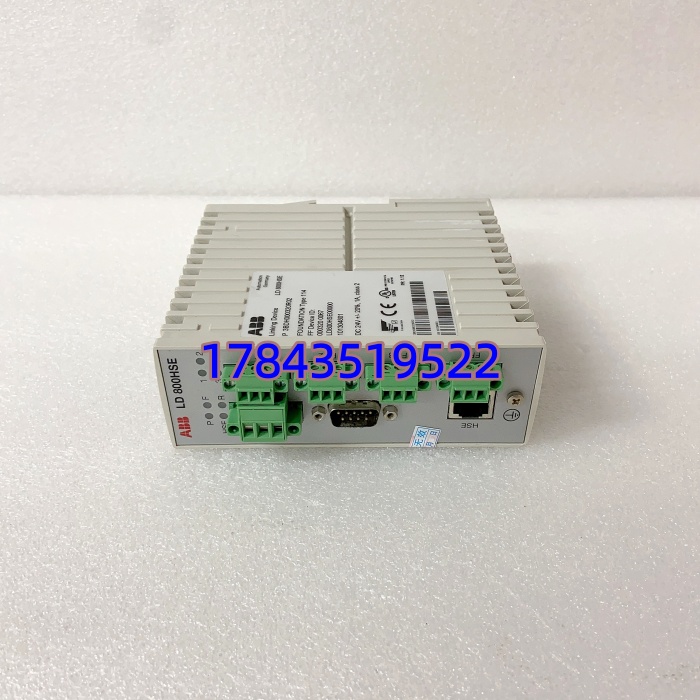

LD800HSE 3BDH000320R02 是 ABB AC 800M 控制系统接入 FOUNDATION Fieldbus 现场总线的标准接口模块。它本质上是一个 HSE 链路设备，内置链路活动调度器（LAS），能把 4 条 FF-H1 现场总线网段的数据汇聚起来，通过 100M 以太网传给 CPU。
坦白讲，在老一代系统改造中，这个模块的价值在于它能把现场阀门定位器、变送器的数字信号直接送到控制器，省去了大量的 AI/AO 硬接线。相比普通的串口服务器，它原生支持 FF 协议栈，能处理现场设备的功能块调度，不会因为以太网拥堵导致现场控制策略中断。这一点在连续生产装置里非常关键。
应用场景与行业案例
痛点切入
我在现场遇到过化工厂因为模拟量卡件通道损坏，临时改造成本极高——不仅要停机拆线，还要重新组态。用了 LD800HSE 之后，只要现场仪表支持 FF 协议，一根双绞线就能带十几个测点。最大的问题是很多人把它当成普通交换机用，忘了它还需要配置 FF 网络参数。
典型场景
- 炼油厂 FCC 装置——连接多台 FF 协议变送器，减少控制柜内接线端子数量，降低回路维护工作量
- 制药厂发酵罐——通过 HSE 冗余网络实现关键参数的实时采集，满足 GMP 数据完整性要求
- 电厂除灰系统——远距离敷设 FF-H1 总线，利用链路设备的中继功能延长传输距离
- 海上平台——DIN 导轨紧凑安装，减少机柜空间占用，同时支持冗余网络提高可靠性
真实案例
某乙烯装置压缩机厂房，原设计用传统 4-20mA 硬接线，光电缆桥架就占了大半空间。投产后发现几个振动探头经常受变频器干扰跳变。后来加装 LD800HSE，把现场 12 台本特利 3300 系列 FF 变送器全部改走总线。调试那天，我在工程师站看着数据刷新率稳定在 100ms，干扰毛刺基本消失。老师傅看了半天说：”早知道这玩意儿这么稳，当初就不该省那点总线电缆的钱。”
