描述

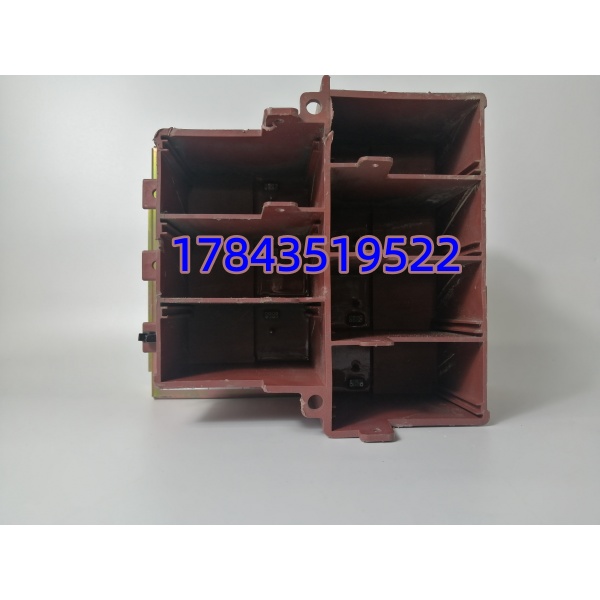

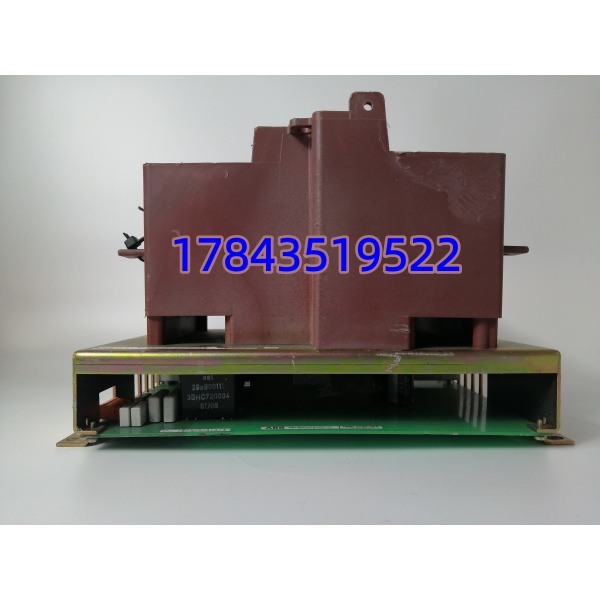

产品详情

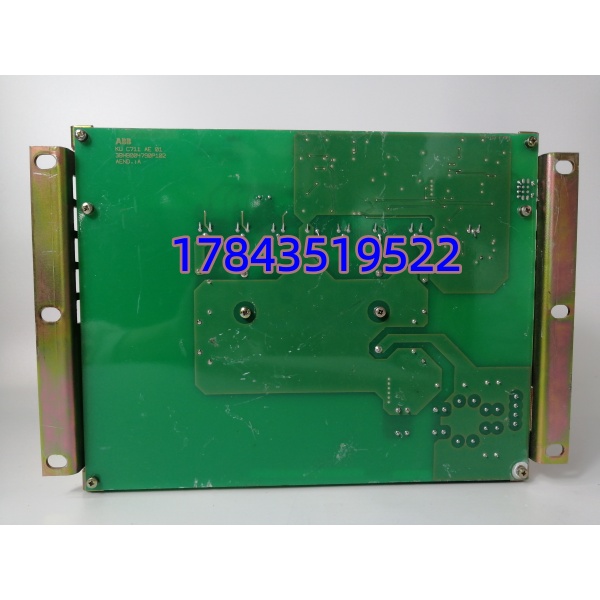

· 型号：KUC711AE101（订货号 3BHB004661R0101）
· 品牌：ABB
· 系列：ACS6000 中压传动系统（IGCT/IGBT逆变器控制单元）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | KUC711AE101，订货号 3BHB004661R0101（ACS6000逆变器控制/门极驱动板） |
| 制造商 | ABB Drives（中压传动产品线） |
| 所属系统 | ACS6000 / ACS6000SD 中压传动逆变器柜（通常插在INU或ISU单元机架） |
| 模块类型 | 控制/门极驱动电路板（PCB插板，非DIN导轨模块，机架插槽安装） |
| 功能定位 | IGCT门极触发脉冲生成，直流链路电压/电流采样，过流/短路硬件保护 |
| 接口 | 多芯背板连接器（电源+信号），光纤发射/接收至主控单元（AMC/ACH），门极驱动端子至IGCT模块 |
| 供电 | 通过背板 ±15V DC，+24V DC（内部稳压），典型功耗需核对/以原厂手册为准 |
| 信号带宽 | 门极脉冲上升时间纳秒级，严格来说它只在主控固件v3.x以上支持完整IGCT死区补偿；老v2.x偶尔报“Gate Fault”误触发 |
| 保护 | 板上DESAT（退饱和）检测，硬件快速关断（in <1μs），独立看dog定时器 |
| 热插拔 | 不支持带电插拔（高压直流链路存能危险），需停传动+断开直流母线+放电后再更换 |
| 状态指示 | 板上LED：RUN（绿），FAULT（红），光纤RX/TX（黄），测试点电压测门极脉冲 |
| 工作温度 | 0°C至+60°C（柜内强制风冷），存储–40至+85°C |
| 尺寸/安装 | 插板式，约200×150mm，带面板手柄和锁紧杆，插ACS6000机架槽位 |
| 配置软件 | DriveWindow / DriveSize（参数存在主控AMC里，板子无程序但需固件匹配） |
产品介绍
从维护者视角切进来：KUC711AE101不是通用PLC卡，是ACS6000中压逆变器柜里“发号施令”的门极驱动板——主控AMC算完矢量PWM，这板子把数字指令变成纳秒级门极脉冲喂给IGCT功率模块，同时盯着直流母线过流做硬件快速关断（<1μs），比软件保护快一个量级。现场实测发现，在水泥厂生料磨主传动6kV/3MW ACS6000里，老KUC711AE101受潮后DESAT误触发“Gate Fault”跳传动，磨机憋停重载启动烧了半小时电；换拆机板前必须等直流母线放电完（电容大，放电时间常数长），带电拔这板子等于摸高压直流，我在现场见过有人没放电就拔，背板拉弧烧了整架插槽。
供应链看，老线大量跑着KUC711AE101，原厂早把这类插板划进生命周期末期，新线用ACS6080替代板型不同，交期停了只能二手拆机，按ABC我放A类关键传动备件：一台3MW磨机传动IGCT驱动板挂=全线停窑，非计划停机一小时光熟料损失+重启动电耗六位数起，囤一块拆机KUC711AE101做Buffer stock资金才三千，TCO碾压一次等件两周。有一点要注意：3BHB004661R0101是订货号，是型号，采购别混成相似AE102/AE103（不同IGCT代次不兼容）。
应用场景与库存策略
痛点切入：在中压传动柜里，管IGCT触发，板子要是故障且无冷备件，传动跳车=工艺主机（磨机/风机/压缩机）停，原厂交期仨月或停产，紧急二手拆机成色赌，没Buffer就是赌一次窑线停机损失百万级。
典型场景与备货建议：
- 水泥厂生料磨/煤磨主传动：逆变器柜插，管3MW IGCT触发，非它不可因为只认原厂门极板时序，第三方板插不进背板；建议按传动N+1冗余配（通常单机单传动但柜内留槽），另在库留1块拆机冷备件做Buffer（A类ABC，Last-time-buy囤1拆机+若还能订新锁1）。
- 矿山提升机/主扇风机：驱2MW提升机，门极板故障=提升机急停=人员风险，非它不可因为安全回路依赖传动快速关断；建议供应商代管寄售库存（板），SLA保证24小时到场，避免压死资金在冷PCB上。
- 钢厂轧机主传/卷取机：IGCT触发板管纳秒级脉冲，非它不可因为轧机冲击负载快；建议停产预警下Last-time-buy 2块拆机+若还能订新锁Golden Sample，板子和主控AMC固件必须同rev（v3.x配v3.x）。
- 市政水厂大型取水泵/电厂循环水泵：驱6kV泵电机，非它不可因为24h运行；建议把和直流母线吸收电容/风机滤网绑成“传动套件”一起备，别只单买PCB。
真实案例：背景是南方某水泥厂，#2生料磨3MW 逆变器柜（3BHB004661R0101）在梅雨季受潮，FAULT灯红，DriveWindow报“Gate Fault Desat”，磨机跳停重载启动电流冲到额定3倍，电耗炸+窑况乱。危机是库房冷备件为零（上年把传动板划C类“IGCT很少坏”），原厂停产能订只能找300公里外兄弟水泥厂刚退役拆机同rev v3.2板。紧急调货解决：先停磨机主电源→断开直流母线隔离开关→等电容放电完成（放电指示灯灭+万用表验直流母线<50V，这一点要注意：大电容放电需10–15分钟，没放电完拔板会拉弧烧人手+背板），松机架锁紧杆拔出故障板，插拆机，上电DriveWindow里做“Gate Test”脉冲检查OK，FAULT灭，磨机重启正常没废熟料。库存策略反思：回来把全部插板提A类，设安全库存SS=1块per传动柜，ROP=机龄>10年或原厂EOL预告触发Last-time-buy；SOP加“柜内常备放电完成确认单，不许没验电压就拔门极板”。
