描述
产品详情

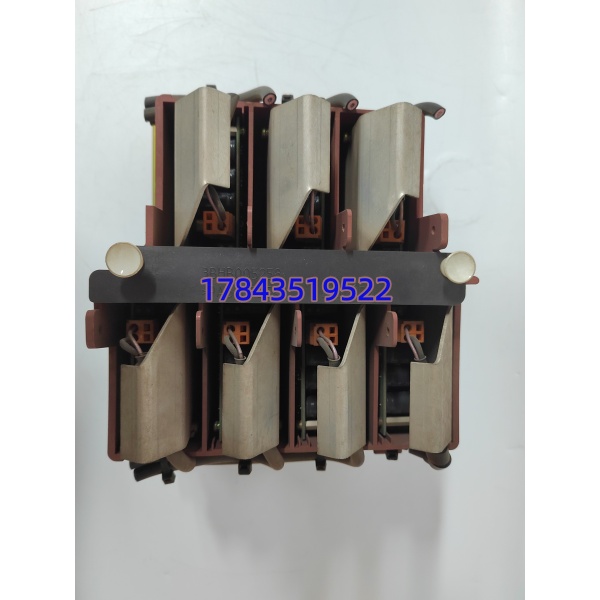

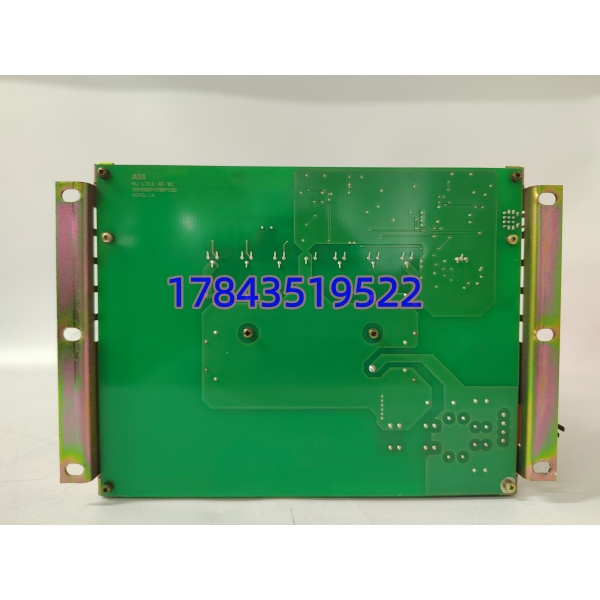

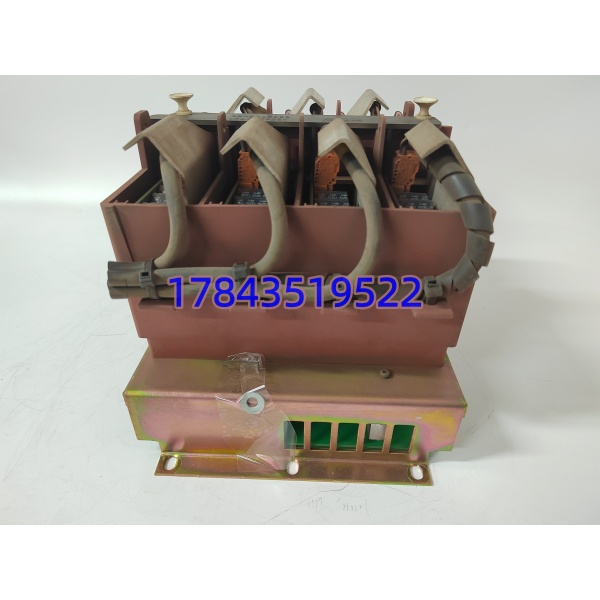

· 型号：KUC711AE01（部件号 3BHB004661R0001）
· 品牌：ABB
· 系列：ACS1000 中压交流传动系列
规格参数
- 产品型号：KUC711AE01
- ABB部件号：3BHB004661R0001
- 产品类别：门单元电源（GUSP – Gate Unit Power Supply）
- 所属系统：ACS1000系列中压交流变频器（315kW至5MW）
- 功率器件类型：IGCT（集成门极换流晶闸管）
- 功能定位：为IGCT提供门极驱动电源 + 集成I/O接口控制板
- 结构组成：电源模块 + 控制子板（可插拔GUSP SUBBOARD，如3BHB003688R0101）
- 输入电压：交流输入（具体电压等级需根据ACS1000功率段确认，以原厂手册为准）
- 输出电压：直流门极驱动电压（用于IGCT触发，以原厂手册为准）
- 输出功率：约2200W – 4000W（不同来源数据有差异，以原厂手册为准）
- 效率：约98%（需核对以原厂手册为准）
- 工作温度：-20°C 至 +55°C
- 存储温度：-25°C 至 +60°C（需核对以原厂手册为准）
- 防护等级：IP20（柜内安装）
- 安装方式：机架式安装 / 功率柜内导轨安装
- 重量：约1.5kg – 12kg（不同来源数据差异较大，以原厂实物为准）
- 外形尺寸：约180mm × 120mm × 60mm（单电源模块，需核对以原厂手册为准）
- 保护功能：过压保护、过流保护、短路保护、过热保护
- 通信接口：支持Modbus、RS-232/485等（通过集成控制子板）
- 冷却方式：强制风冷或自然冷却（取决于ACS1000柜体设计）
- 关联备件：可配合I/O接口子板3BHB003688R0101使用
- 备件等级：ACS1000标准备件包核心组件
产品介绍
KUC711AE01（3BHB004661R0001）是ABB ACS1000系列中压变频器的门单元电源，内部标识为GUSP（Gate Unit Power Supply）。它是功率柜中的核心组件之一，负责将控制电转换为IGCT功率器件所需的门极驱动脉冲，同时集成了与主控系统的通信和I/O接口功能。
坦白讲，之所以在中压领域站稳脚跟，很大程度上归功于IGCT技术。IGCT是ABB的看家器件，它将GTO（门极可关断晶闸管）和MOSFET的优点结合起来，耐压高、通流能力强、开关速度快。但IGCT对门极驱动电源的要求极为苛刻——驱动电流大（几十安培级）、脉冲宽度窄（微秒级）、时序精度要求高。KUC711AE01就是专门为这种需求设计的电源，它不仅要提供稳定的直流门极电压，还要在纳秒级时间内完成充放电，确保IGCT可靠导通和关断。我在现场拆过的功率柜，GUSP模块就插在功率单元旁边，一根光纤从主控板过来，电源模块把光信号转换成电脉冲，直接驱动IGCT门极。这种设计把高压功率部分和低压控制部分彻底隔离，安全性很高。
应用场景与行业案例
痛点切入
变频器通常驱动的是工厂里最核心的负载——主风机、循环水泵、压缩机。凌晨2点接到电话说GUSP故障，意味着整台变频器失去了对IGCT的控制能力，功率模块无法开关，电机只能自由停车或被迫停机。这种故障的致命性在于：GUSP不是简单的电源，它是功率器件的”神经中枢”，一旦失效，价值几百万的变频器瞬间变成一堆废铁。
典型场景
- 电力行业引风机/送风机：火电厂锅炉的引风机、送风机由驱动，功率通常在1000kW以上。GUSP为IGCT提供门极驱动，确保风机在锅炉负荷变化时快速调节转速。非它不可的原因是IGCT的门极驱动是专用设计，第三方电源无法匹配IGCT的电气特性，强行替换可能导致器件损坏。
- 石化行业循环氢压缩机：加氢裂化装置中的循环氢压缩机是装置的心脏，驱动电机功率可达3000kW以上。GUSP在防爆柜内工作，为功率模块提供隔离驱动。石化装置要求连续运行8000小时/年以上，GUSP的可靠性直接关系到全厂停车损失。
- 冶金行业轧机主传动：热连轧或冷连轧的主传动电机由驱动，轧制过程中负载突变频繁，IGCT需要在毫秒级时间内完成开关动作。GUSP的快速响应能力（驱动脉冲上升沿<1μs）是轧机动态性能的关键。
- 矿山提升机/主通风机：矿井主通风机或提升机由中压变频器驱动，GUSP在粉尘大、湿度高的环境中工作。的柜体设计通常有正压通风，GUSP模块本身IP20，但安装在密封柜内可以适应矿山环境。
- 市政供水取水泵站：大型自来水厂的取水泵由驱动，功率在500kW-2000kW之间。GUSP确保水泵在恒压供水控制下平稳启停，避免水锤效应。
真实案例
2022年冬天，我在山东一家化工厂的-1000-A-07变频器上处理过GUSP故障。这台变频器驱动一台2800kW的循环氢压缩机，是加氢裂化装置的核心设备。那天白班，运行人员发现变频器报”Gate Drive Fault”（门极驱动故障），压缩机自动降载停机。我赶到现场，打开功率柜，发现KUC711AE01模块上的故障指示灯常红。用万用表测量门极输出电压，发现其中一个通道的输出电压只有正常值的一半（正常约20V，实测约10V）。进一步拆解发现，模块内部的一个高频变压器绕组因长期高温绝缘老化，局部短路导致输出电压跌落。更深层原因是柜内冷却风扇滤网堵塞，散热不良，GUSP模块长期工作在55°C以上的环境中。
厂里正好有标准备件包里的KUC711AE01（3BHB004661R0001），更换后重新上电，门极驱动电压恢复正常，压缩机顺利启动。但这件事暴露了一个管理漏洞：冷却风扇滤网已经半年没清理了。厂长后来跟我说：”这块电源模块不到两万块，但停一天损失200万，而且加氢装置停车后再启动需要48小时置换，损失远不止这个数。备件锁在保险柜里，但日常维护才是根本。”
