描述
产品详情

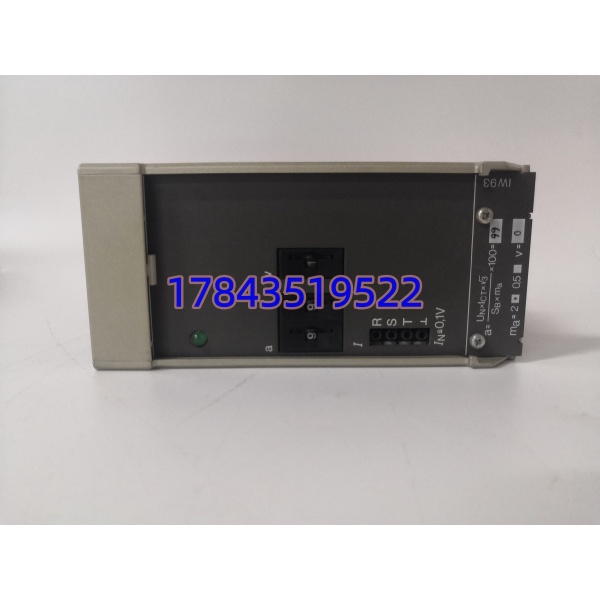

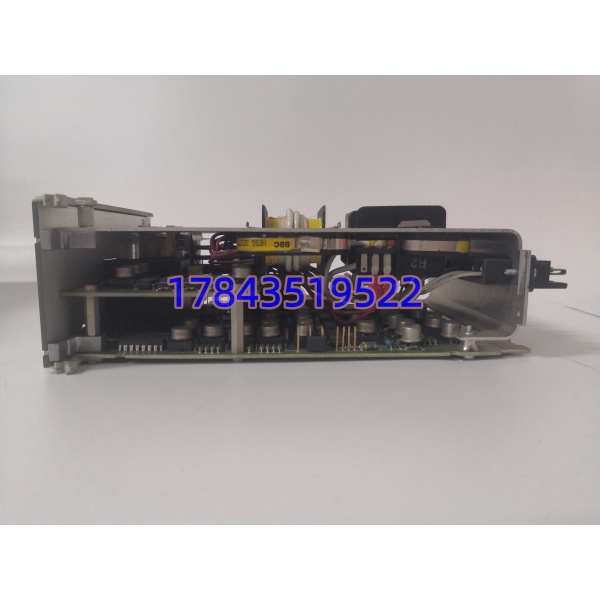

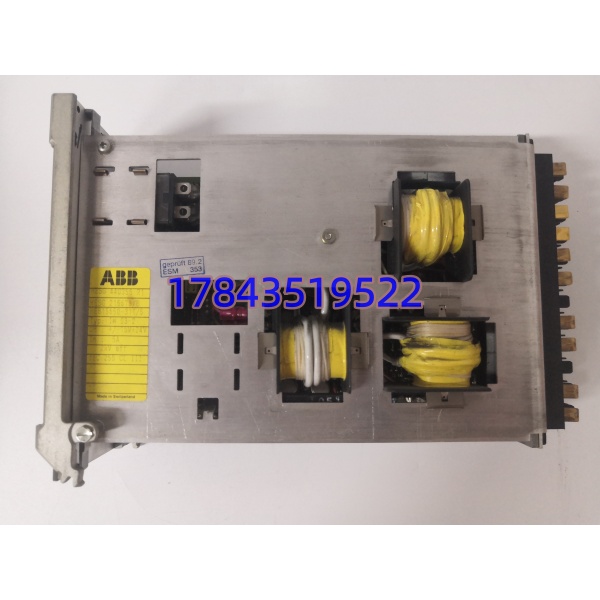

· 型号：IW93（部分资料标注IW93-2）
· 品牌：ABB
· 系列：AC 800M / System 800xA
规格参数
- 产品类型：远程I/O通信适配器模块
- 订货号：HESG440356R1
- 所属系统：ABB AC 800M / System 800xA
- 适配I/O：S800系列远程I/O站（通过CI854A等主站扩展）
- 最大I/O站数：≤12个（取决于电缆长度与波特率）
- 通信速率：可配置，典型值1.5 Mbps（短距离）或500 kbps（长距离）
- 接口类型：2×9针D-SUB（COM1/COM2），支持菊花链拓扑
- 供电方式：由AC 800M背板供电（+5V DC）
- 工作温度：0°C ~ +60°C
- 安装方式：插入PK611或PK622机架的I/O槽位，单槽宽度
- 固件兼容：需Control Builder M v5.0及以上，AC 800M CPU固件Rev C及以上
产品介绍
IW93（订货号HESG440356R1）是ABB AC 800M DCS系统里用来连接S800远程I/O站的关键通信模块。AC 800M控制器装在主控柜里，但现场的阀门、变送器、电机信号不可能全拉到主控柜接线——装置区、泵房、车间里到处都是S800的I/O子站。IW93就是负责把这些分散的I/O站通过一条串行通信总线串起来，数据汇总后传给PM8xx CPU。
这玩意儿解决的核心问题是：I/O点分散、布线距离长的场合，每条信号线都拉回主控柜成本太高。有了IW93，一个S800 I/O站可以放在现场设备附近，用一根屏蔽双绞线接到IW93上，所有信号通过总线传输。炼油厂、水处理厂、矿山这类项目，控制室离现场几百米是常态，没有这个模块你就得拉几百根电缆。另外有一点要注意——网上对这个型号的功能描述极其混乱，有说是模拟量输入模块的，有说是电源保护模块的，还有说是发电机励磁驱动板的。我们按它最核心的系统定位来写：AC 800M的远程I/O通信适配器。
应用场景与行业案例
痛点切入
大型工厂里I/O点分散在各处，每个仪表都单独拉一根线回主控柜，几百米长的电缆要放几百根，桥架塞得满满当当，施工周期拖长不说，查线的时候更是噩梦——一根信号断了，你得在几百根线里找是哪一根。让你把I/O站放到现场，一根通信电缆串起所有站，省了电缆、省了桥架空间、省了查线时间。
典型场景
- 污水处理厂分布式I/O：污水厂工艺段分散——格栅间、曝气池、沉淀池、脱泥车间分布在厂区各处。每个工艺段放一个S800 I/O站，通过用一根串行总线串起来，汇入中控室的AC 800M。不需要每个工艺段单独拉几十根信号线回中控室。
- 矿山井下提升机控制系统：井下传感器（振动、温度、压力）和信号通过S800 I/O站采集，经传到地面AC 800M主站。井下环境潮湿、振动大，I/O站放在井下只走总线，地面主控柜不需要大量穿透井筒的电缆。
- 区域供热管网数据采集：多个换热站分散在城区各处，每个站采集温度、压力、流量信号，通过接AC 800M集中监控。通信距离长，的低速率模式（500 kbps）能支持更长的电缆段。
- 老系统I/O扩展改造：老装置主控柜槽位满了，新增加的I/O点没法接入。配合远程站做I/O扩展，新加的现场设备信号接入远程站，通过通信总线回主控，不动主控柜内部布线。
真实案例
西北一个水厂的DCS改造项目，原来用的是老式集中式I/O——所有传感器信号全部拉回中控室机柜。项目移交后仪表维护班长老赵跟我倒苦水：“净水车间到送水泵房直线距离200多米，光温度、压力、液位、流量信号线就拉了80多根，两根桥架塞得满满当当。有一回一个压力变送器信号断了，从控制柜这头查，线号标签时间久了模糊不清，拿万用表一根根对，搞了整整一个下午。”
后来厂里上二期项目的时候换了方案：在送水泵房放了一个 I/O站，通过走通信总线接到中控室的AC 800M上。泵房这边新增的仪表信号全部就地接入站，中控室那边只拉了一根屏蔽双绞线。老赵说：“以前加一个仪表就得放一根新电缆，现在加一个仪表就在站上多接一路线，省了多少事。”现场维护的人最认这种看得见的便利。
常见问题解答 (FAQ)
坦白讲网上关于这个型号的信息确实很乱。有的网站说它是“控制模块”，有的说“电机控制器”，有的说“模拟量输入模块”，还有说“电源保护模块”和“发电机励磁驱动板”的。一个型号对应这么多完全不同的功能描述，显然大部分信息都是套模板抄错了。
根据更详细的工程资料，（订货号HESG440356R1）的核心定位是。你要确认你现场需要的是不是这个功能，买之前拿你现场的系统配置图对一下——它装在AC 800M机架的I/O槽位，用D-SUB串口连出去接 I/O站。如果这个描述跟你现场对不上，那可能你需要的其实是另外一块板子。
-2是同一系列的子型号或后续版本，订货号同样是HESG440356R1，带HESG216678/B后缀表示PCB板B版硬件改版。功能定位基本一致，具体差异以原厂手册为准。采购时确认订货号HESG440356R1能对上就行，后缀版本号一般是硬件迭代。
最多12个远程站，具体取决于通信速率和电缆长度。速率1.5 Mbps时建议单段电缆不超过100米，降低到500 kbps可以支持更长的距离。如果站数多、距离长，可能需要分段或者用中继器，具体参数建议核对原厂手册。
不能。是为AC 800M平台设计的，只能用在System 800xA架构下，搭配PM8xx系列CPU和 I/O。AC 700F和Compact 800用的是另一套硬件和软件体系，背板总线不兼容。
