描述
产品详情

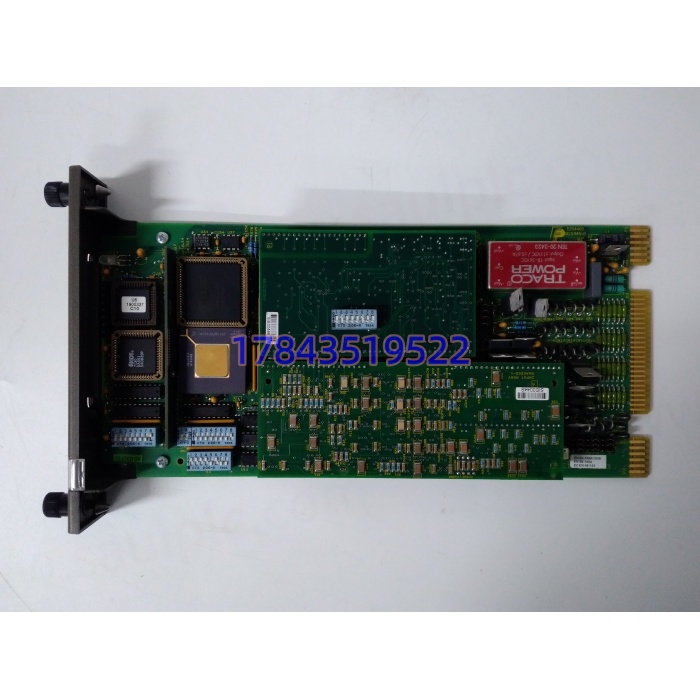

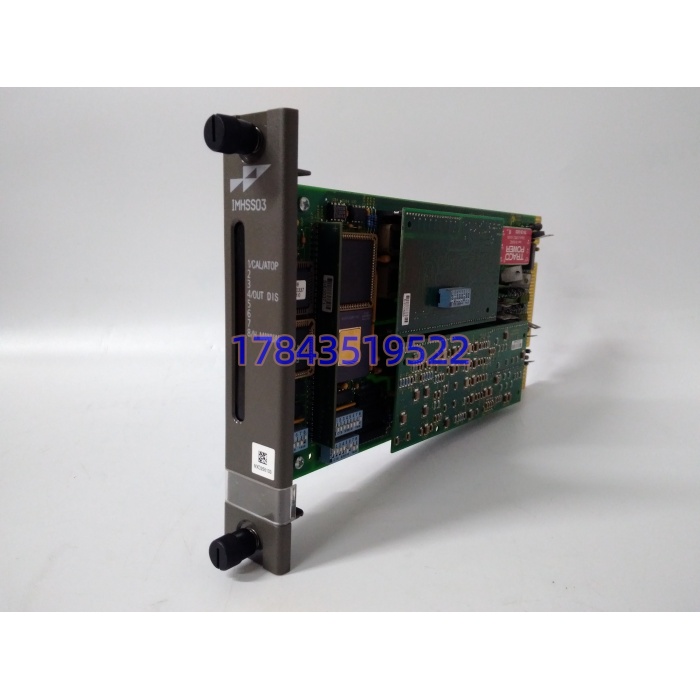

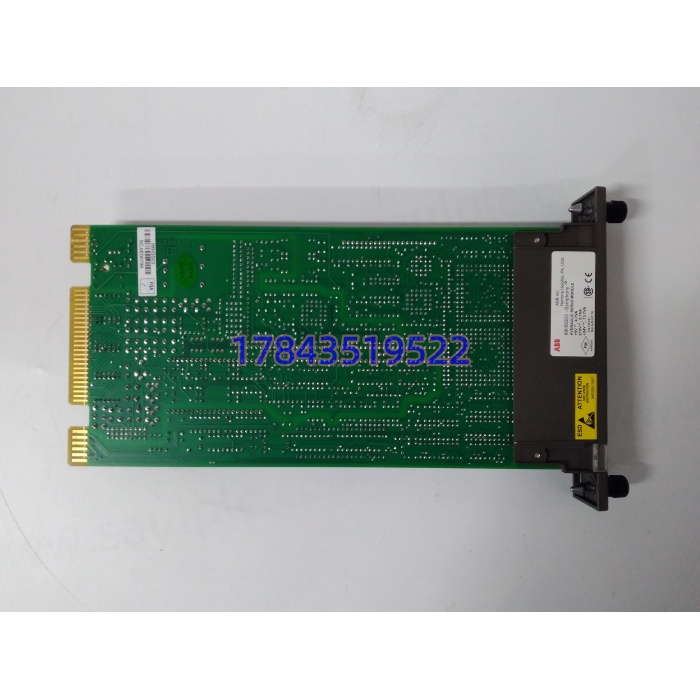

· 型号：IMHSS03
· 品牌：ABB（Bailey）
· 系列：INFI 90 / Symphony Harmony
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | IMHSS03 Hydraulic Servo Slave Module |
| 所属系统 | ABB Bailey INFI 90 / Net 90 / Symphony Plus（Harmony MMU 机架） |
| 配套主控 | IMMFP01 / IMMFP02 / IMMFP03 / IMMFP12 |
| 配套模块 | IMFCS01 频率计数（测速）、LVDT 位移传感器、I/H 电液转换器 |
| 控制对象 | 汽轮机主汽阀/调节阀、燃气轮机燃料阀、液压执行机构 |
| 指令输入 | 来自 MFP 背板并行总线位置指令 |
| 伺服输出 | ±15 VDC 驱动（或 4–20 mA 可配），1 路独立，适配 Moog / Rexroth 伺服阀 |
| 反馈输入 | 2 路 LVDT 二次侧（AC/DC 型自适应，内置解调），支持双 LVDT 冗余 |
| 背板供电 | +5 VDC ±5% @ 576 mA（≈2.88 W）、+15 VDC @15 mA、-15 VDC @12 mA、+24 VDC @10 mA |
| 控制精度 | 阀位闭环 ±0.5% 满量程（渠道有标 ±0.1% 的，以原厂 Datasheet 为准） |
| 响应时间 | 指令到驱动 <2 ms 级（严格来说随负载与颤振配置变，不写固定 µs 值） |
| 特殊功能 | 颤振信号注入（消伺服阀静摩擦）、自动解调增益、阀偏报警、LVDT 断线检 |
| 安装 | INFI 90 模块安装单元（MMU）单槽，支持按规程热插拔 |
| 工作温度 | 0 ℃ ~ +70 ℃（运行），-40 ~ +85 ℃ 存储 |
| 隔离 | 模拟 I/O 对系统背板光电隔离（渠道标 1.5 kV / 2 kV 不一，以原厂手册为准） |
| 机械 | 约 178×51×330 mm（长×宽×高），≈0.6 kg |
| 生命周期 | Discontinued / Obsolete，原厂不再技术支持，流通以 New Surplus + 拆机翻新为主 |
产品介绍
从维护者视角切：DEH 柜里最金贵、坏了最要命的不是 IMMFP 主控制器（它冗余切得快），是 IMHSS03——MFP 算出的阀位指令再准，到了这块板如果 LVDT 解调漂移或伺服输出死区变大，汽轮机调门实际开度和 DCS 画面差 3%，一次调频考核直接扣钱，严重了孤网运行能憋跳机。在某个 300 MW 抽凝机改造里碰过：IMHSS03 的 LVDT 解调增益随温漂缓慢下移，运行三个月主汽门反馈比指令滞后 1.5%，AGC 考核月扣 7 万，热工班查了一周才锁定到这块”看起来灯都绿”的伺服板。
它严格来说只在 INFI 90 / Harmony MMU 机架内向后兼容，IMHSS01/02 是前辈，IMHSS03 在解调自动增益和双 LVDT 冗余上改过；跨到 Symphony Plus 新机架要用 SPHSS03 或 YIMHSS03 过渡件，不是插上就认。供应链上 ABB 原厂已 Discontinued，2026 年渠道价 2800~8800 元都有，New Surplus 和拆机翻新混着卖，固件 EPROM 版本（早期瑞士产 vs 后期美国产）在 MFP 下装载参数集时对得上才不报配置错。存量 DEH 站留 1 件原厂批次可溯的做 A 类冷备，比停一次机做电液联动试验重标定省一个数量级—— 不参与 SIL 计算但参与阀位执行，DEH 瘫痪的小时机会成本按燃煤机组折是六位数起。
应用场景与库存策略
挂掉的表现不喧哗：MFP 通信正常、画面阀位有指示（来自指令回读），但现场主汽门实际不动或慢半拍，DEH 切手动前操作工信的是”画面绿”。等一次调频被电网抓拍偏差，才倒查到伺服板。
- 火电汽轮机 DEH（INFI 90 老站）：每列 MMU 机架备 1 件冷备，原厂 New Surplus 或授权翻新，库龄 ≤6 年，每年上电挂模拟 LVDT 自检一次（用校准源替真实阀）。
- 燃机燃料阀控制（Symphony Harmony）： 配 IMFCS01 做转速-阀位联动，非它不可（MFP 原生不驱伺服阀），A 类备件，安全库存 1 件/每 2 在线机架。
- 石化汽轮机压缩机驱动：建议供应商 VMI 代管，再订货点 = 在线机架数×0.5 向上取整（DEH 不容忍 4h 停机）。
- 老电厂辅机液压旁路（非连续）：可容忍 8h，自身零库存但合同锁 48h 全球发货违约条款。
- 院校汽轮机仿真台：别囤，留 1 件教学样片，主系统迁 PLC+伺服放大器替代。
真实案例：2021 年华东某 2×300 MW 机组大修后启动，（1998 年瑞士产）的 ±15 V 驱动级老化，调门升程到 38% 后伺服输出饱和，主汽门卡在 38% 不动，DEH 自动切手动，启动顺延 5 小时。库存系统””有 1 件，到货是 IMHSS02（前辈件，解调电路不带自动增益），插上 MFP 报”模块类型匹配但增益表缺失”，阀位闭环抖。从南京授权商调原厂 2015 年 New Surplus 批次 （EPROM 标 R0278 后缀），专车 4 小时，停机 5 小时，按启动用油+电网违约折机会成本约 19 万。之后 ERP 主编码锁” GJR5253000R0278″，IMHSS01/02 单列禁互代，备件属性里强制填 EPROM 年份。
