描述
产品详情
· 型号：IISAC01
· 品牌：ABB Bailey Controls（INFI 90 系列）
· 系列：INFI 90 / Net 90 模拟控制站 SAC（Simulated Analog Control Station）
规格参数
- 产品类型：模拟控制站（SAC — Simulated Analog Control Station），面板安装
- 供电电压：21.6 ～ 27.0 VDC（标称 24 VDC）
- 静态功耗：约 540 mA @ 24 VDC
- 通信接口：RS-485 串行链路，5 kBaud / 40 kBaud（自适应）
- 兼容控制器：IMMFP11/IMMFP12（固件 E_0 及以上）、CIO-100、IMCIS12、IMQRS12
- 模拟量输出：3–21 mA（典型控制输出），最大负载 600 Ω，最大电感 600 mH
- 输出精度（25℃）：±2.0% of span
- D/A 分辨率：8 bit

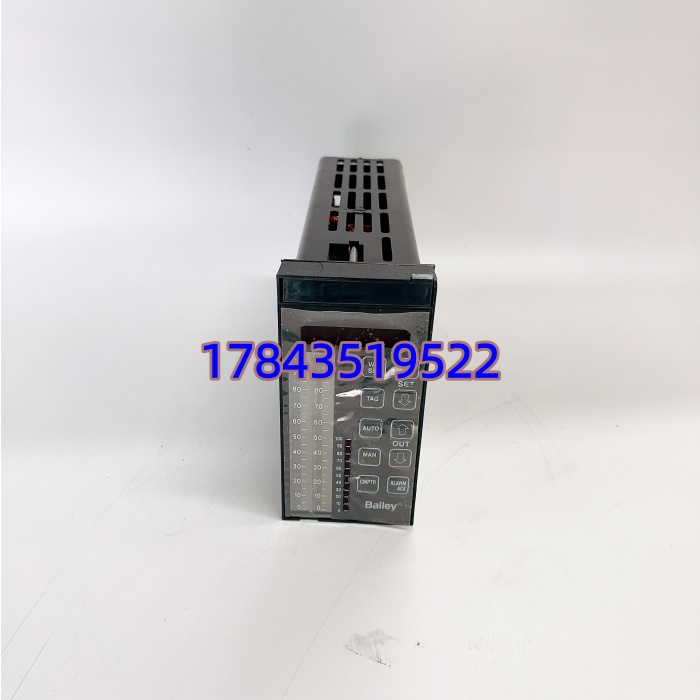

- 前面板显示：3 × 气体等离子体条形图（PV/SP/OP，200段，0.5%分辨率）+ 8字符14段字母数字LCD
- 操作模式：手动（Manual）/ 自动（Auto）/ 串级（Cascade）/ 比率（Ratio），支持无扰切换（bumpless transfer）
- 旁路功能：支持硬接线旁路直接控制最终控制元件（4–20 mA或电动执行器）
- 工作温度：−10 ℃ ～ +50 ℃
- 防护等级：IP20（柜内安装）

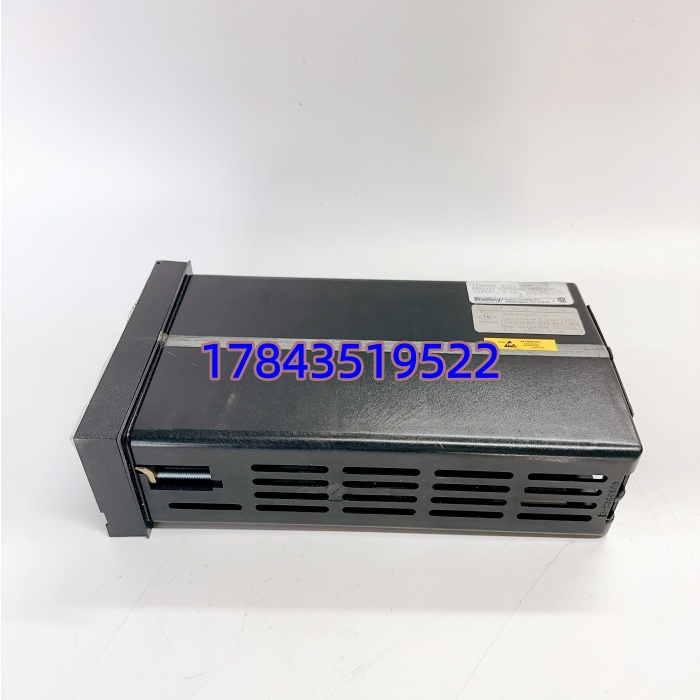

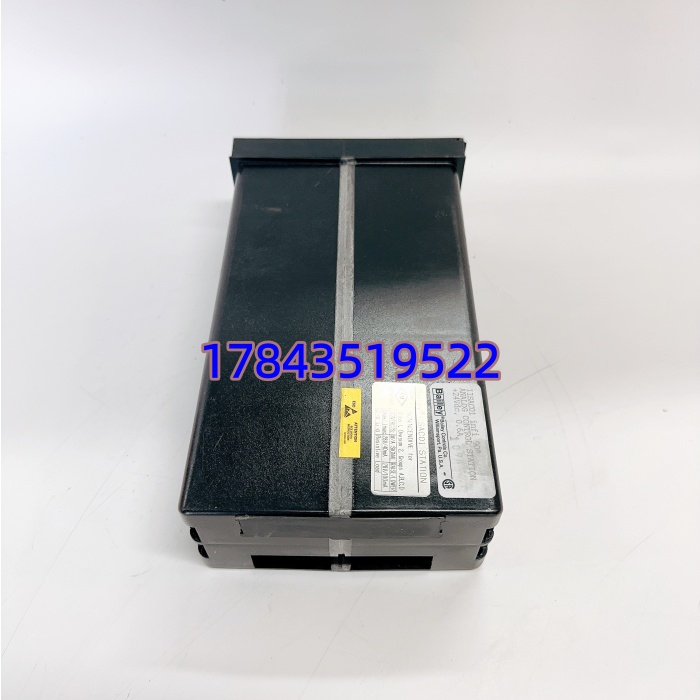

- 物理尺寸：约 72 × 144 × 381 mm（面板安装壳体）
- 认证：CSA（非危险区域过程控制设备），需核对原厂手册为准
产品介绍
IISAC01 是 ABB Bailey INFI 90 DCS 的模拟控制站（SAC），不是普通 AI/AO 卡。它安装在控制室操作面板的 INFI 90 机架上，给操作员提供 PV（过程变量）、SP（设定值）、OP（输出）的可视化条形图和数值显示，并通过 RS-485 挂到多功能处理器（IMMFP系列）参与单回路 PID 控制。核心作用是让现场回路可以在”自动—由 DCS 算”和”手动—由操作员面板直接给输出”之间无扰动切换，关键时刻还能硬旁路保产。
坦白讲，这东西和 S800/AC800M 的 AI801 完全不是一类东西。它的工程价值在于老厂 INFI 90 系统保留本地操作员面板控制回路的场景——很多化工厂的老控制室还靠它调比、切手动。新系统一般用面板上位机软操作站替代，但存量机组停产后 IISAC01 只剩二手备件市场，采购重点看成色和面板显示老化情况。
应用场景与行业案例
痛点切入
我在现场碰到过 INFI 90 系统的模拟回路因上位机通信闪断导致操作员无法切手动——如果有 IISAC01 本地面板，直接旋钮掰 Manual 就能维持输出不死机。再就是老厂改造不敢动控制策略，原 SAC 站液晶发黄或按键失效，必须原型号替换，否则要改组态重下装，风险太大。
典型场景
- 石油炼化/化工——INFI 90 存量 DCS 的单回路温度/流量控制，需本地面板手动干预，非它不可（与原机架通信协议绑定）
- 造纸/浆粕——蒸煮工段比值控制回路，操作员习惯现场面板微调 SP 和比值系数
- 电厂辅助车间（老 INFI 90）——给水泵小回路就地手自动切换，减少依赖 OIS 工作站
- 制药——发酵罐温控回路，需 SAC 旁路功能在 DCS 维护时维持输出
真实案例
南方某 90 万吨乙烯装置，夜班发现重整工段一个流量控制回路 PV 显示正常但 OP 调不动——查下来是 IISAC01 面板按键导电橡胶老化失效，自动模式卡死无法切手动。当时库房有一块测试过的二手 IISAC01，断电拔出旧件、插入新件（注意先记录 SP 值！），上电后系统自动同步当前 SP/OP，操作员 3 分钟内恢复手自动切换，避免了降负荷。老师傅感慨：这种老 Bailey 件早就不产了，库房留两块比啥都强。
