产品详情

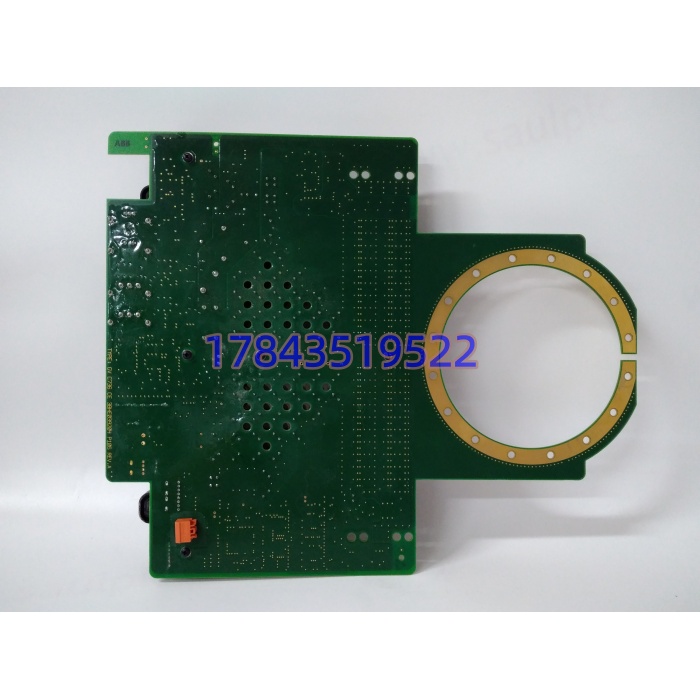

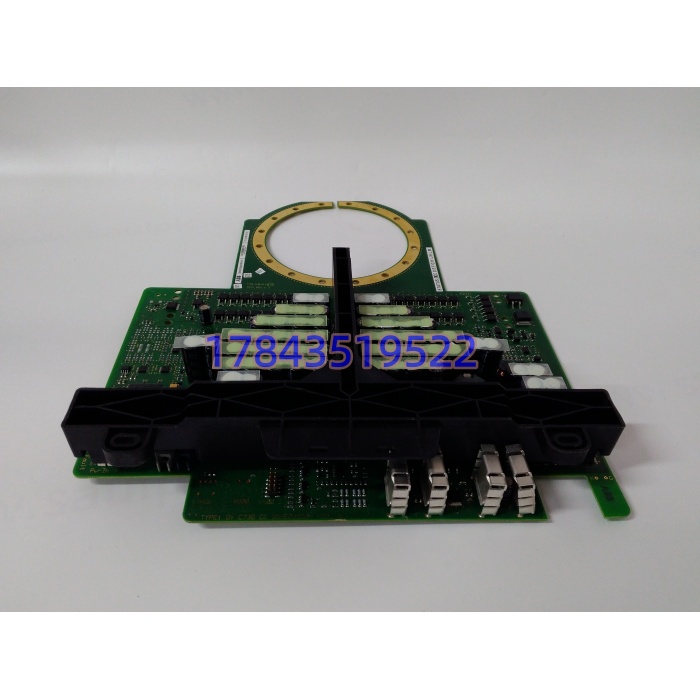

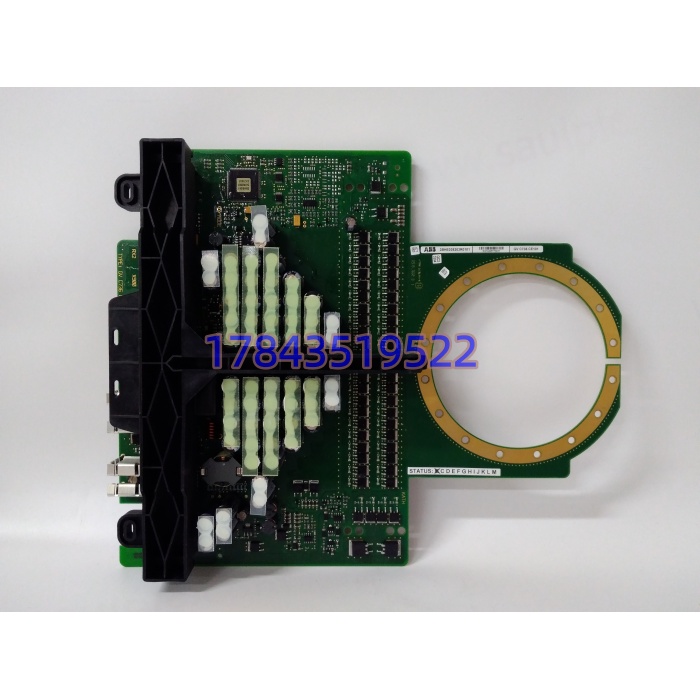

· 型号：GVC736CE101（3BHE039203R0101 / 5SXE12-0184）
· 品牌：ABB
· 系列：ACS6000 中压传动 IGCT 功率栈
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 中压逆变/整流桥 IGCT 功率开关 | 每相桥臂 4-6 枚串联，依电压等级 |
| 器件类型 | 集成门极换流晶闸管（IGCT）+ 门极驱动一体化 | 非 GTO、非 IGBT、非普通晶闸管 |
| 阻断电压 | 4500 V（典型，部分文献标 4.5kV 级） | 串联后覆盖 3.3kV/6.6kV/11kV 系统 |
| 通态电流 | 2900 A 平均（RMS 依波形） | 短时 46 kA 浪涌耐受 |
| 关断时间 | <15 μs（典型 10-12μs） | 比 GTO 快一个数量级 |
| 开关频率 | 最高 2 kHz（实际传动应用 500-1000Hz） | 依散热与 dV/dt 约束 |
| 导通损耗 | 极低（压降约 2-3V 级） | 满负载效率 >98.5% |
| 封装形式 | 压接式（Press-pack），无引线键合 | 两面金属电极，靠碟簧压力接触 |
| 驱动集成 | 门极驱动单元与 IGCT 共封装 | 省缓冲电路，寄生电感极小 |
| 散热方式 | 双面水冷（主流）或强风冷（依柜型） | 水冷板进出水温差 <10℃ 为佳 |
| 绝缘耐压 | 6000 V AC（端子↔散热基板） | 依 5SXE12-0184 晶圆规格 |
| di/dt 耐受 | 极高水平（依 ABB 文献”extreme di/dt capability”） | 短路耐受数毫秒不炸 |
| 机械尺寸 | 直径约 100-130mm 级圆盘，厚度 30-40mm | 以原厂外形图为准 |
| 工作温度 | -40~+125℃（结温），壳温依散热设计 | 柜内环境温度通常 0~40℃ |
| 寿命特征 | 无焊点疲劳、无铝键合线脱落 | 温度循环寿命远超焊接式 IGBT |
| 认证 | CE / UL / 船级社认证依整机 | 非本安，落高压柜 |
| 生命周期 | ACS6000 平台原厂转入备件支持，GVC736CE101 新货稀少 | 市面 New Surplus / 测后翻新 |
| 手册 | ABB ACS6000 HW Manual、IGCT Application Note | 5SXE12-0184 晶圆数据依 ABB 内部文档 |
产品介绍
（A 场景痛点切入）中压变频柜里最让人头皮发麻的不是控制板报故障——那是软的，重启可能就好；是 IGCT 炸了，柜门一开，满地黑灰，水冷板烫手，停机时间表从”换板 4 小时”直接跳到”等货 4 周+返厂修复 2 周”。GVC736CE101 就是这种”要么不坏、要么炸透”的角色。它本质上不是一块板，是一枚直径巴掌大的压接式圆盘，两面靠碟簧几千牛压力夹在水冷板之间，内部 5SXE12-0184 晶圆在 4500V 下以微秒级开关，把数兆瓦的电能切开又合上。严格来说，它只在门极驱动电压、碟簧预紧力、水冷流量、dv/dt 吸收回路全部在窗口内时才安全；其中任意一项漂移，下次关断就是最后一次关断。现场实测发现，老 ACS6000 柜里最容易出事的不是 IGCT 本身，是碟簧应力松弛——用了八年之后预紧力从标称掉 15%，关断时局部热点超过 125℃，晶圆内部闩锁，炸管。
从库存经理视角，这玩意是 A 类里的”天价备件”：单枚渠道价从几万到十几万人民币跳（欧洲 surplus 挂牌 €8k-15k 级，国内代理清尾货更贵），但一台轧机因 IGCT 炸管停机一天，产能损失六位数起。TCO 算下来，备 1 枚冷备比赌”它不会炸”便宜太多。但别备 10 枚——压接式器件放着不用，碟簧应力也会随时间衰减，五年后预紧力可能掉到不合格线。Last-time-buy 建议按”每相桥臂 4-6 枚中最薄弱的那一串备 1 枚”，同时把碟簧组、水冷板 O 型圈、门极驱动板一并列入备件清单，否则光换 IGCT 不换碟簧，装上去预紧力不够照样炸。
应用场景与库存策略
IGCT 最阴的失效不是炸管（炸了你马上知道），是”慢性热疲劳”：晶圆内部微裂纹每年扩一点，导通压降每年涨 0.1V，直到某天启动冲击电流来了，裂纹贯穿，炸。某个钢铁厂热连轧主传动碰过，ACS6000 跑了九年，每年年检记录导通压降都在涨，但没超报警值，第十年冬天冷启动时 R 相下桥臂一枚 GVC736CE101 炸了，冲击波把隔壁三枚的门极驱动板都震裂。
- 热连轧/中厚板主传动 ACS6000 → 每机架数千 kW，IGCT 串联桥臂 → 非它不可（4.5kV IGCT 串联拓扑绑定 ABB 专利驱动时序）→ 建议按”每相桥臂备 1 枚 + 区域共享 2 枚”策略，碟簧组按在线量 1:1 备，水冷板 O 圈五年强制更换。
- 矿山提升机/皮带机中压变频 → 启停频繁、冲击电流大 → 建议关键矿井按 N+1 备整机逆变柜，单备 IGCT 不如备整柜来得快。
- 船舶推进/海上平台发电 ACS800MV → 非连续关键但维修窗口极窄 → 不备裸件，锁 ABB 服务商 48h 可达 New Surplus。
- 励磁系统 UNITROL 6000 → 功率等级低、IGCT 应力小 → 建议按站备 1 枚，不按机 1:1 堆。
- 电网侧 SVC/STATCOM → 连续运行、散热苛刻 → 建议区域共享池 2 枚 + VMI 代管，同时把水冷化学处理纳入 PM。
真实案例：2019 年华北某 1780 热连轧，F2 机架 主传动在冬季冷启动时报”DC link overvoltage”，复位后能跑但每天启动时报一次。维保单位查直流母线、查预充电、查电压检测板，耗了一周。我让直接测 R 相下桥臂四枚 IGCT 的导通压降——第三枚（GVC736CE101，SN 2008 年产）比其余三枚高 0.38V，门极触发波形在 10μs 关断沿有毛刺。库里有一枚三年前 Last-time-buy 的同型号冷备件，按 ABB 扭矩规范换新碟簧组、重新打压、水冷流量校准后换上，导通压降回到 2.4V（与同桥臂其余三枚一致），至今零故障。那次后该厂把”IGCT 导通压降年度红外+伏安特性测试+碟簧应力五年复校”写进 PM，并明确 GVC736CE101 不再按”越多越好”备，而是按”桥臂最弱串 1 枚 + 区域共享 2 枚”精准备货。
