描述
产品详情

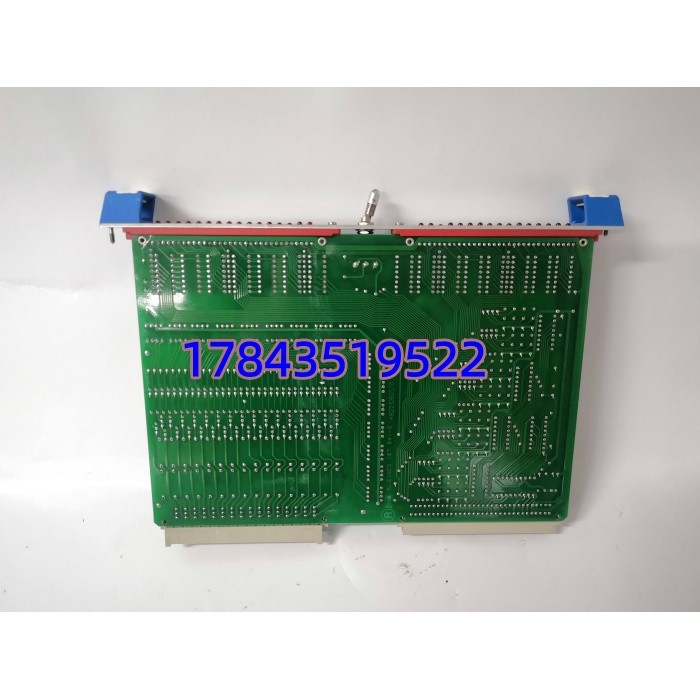

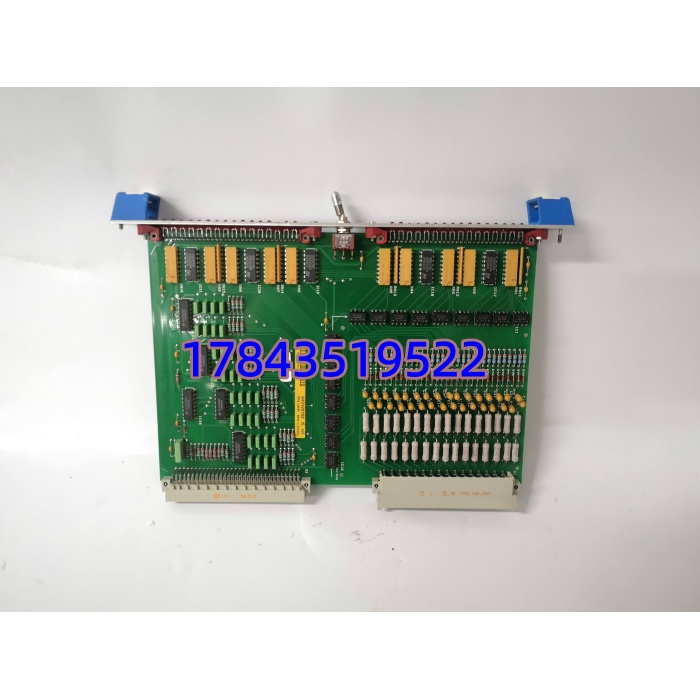

· 型号：IDPG 940128102
· 品牌：ABB
· 系列：AC 800M / System 800xA — IDPG Configurable Digital I/O Module
规格参数
- 模块型号：IDPG 940128102（IDPG = Intelligent Digital Programmable I/O，可配置 DI/DO）
- 适用系统：ABB AC 800M 控制器（PM851/861/891 等）+ CI854/852 或 800xA 直接挂载；插入 AC 800M I/O 扩展机架（SD821 供电底座）
- 通道数：16 路独立可配置数字量（每通道软件设为 DI 或 DO）
- 输入类型（DI 模式）：24 V DC，正逻辑（高电平有效），兼容 NPN/PNP 接线
- 输入电压范围：18～30 V DC（标称 24 V DC ±20%）
- 输入阈值：ON >15 V DC，OFF <5 V DC
- 输入电流：典型 3～7 mA/通道（需核对原厂手册）
- 输出类型（DO 模式）：固态晶体管（Source 型，PNP 正逻辑输出）
- 输出负载能力：0.5 A/点 max，总模块输出电流 ≤4.0 A
- 输出保护：短路/过流保护，热关断自动恢复
- 隔离：通道组↔系统侧光电隔离（典型 500 V AC 工作隔离，测试 1500～2500 V AC 需核对手册），通道间不隔离（共 COM）
- 响应时间：DI 滤波 0～64 ms 可组态，默认 <1 ms；DO 切换 <1 ms
- 诊断：通道状态 LED、模块 RUN/ERR LED、断线/短路告警上报控制器
- 热插拔：支持（插入后自动被 CPU 识别，需预先在 Control Builder M 中组态槽位）
- 供电：由 AC 800M I/O 底座（如 SD821/SD822）经背板 +24V DC 供给，模块自身不外接电源
- 工作温度：0～+60℃（部分资料 -20～+70℃，以铭牌为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 防护等级：IP20（柜内安装）
- 安装方式：插入 AC 800M I/O 机架任意扩展槽（Slot 1～，非 CPU 槽），旋紧面板螺钉
- 物理尺寸：约 宽 45mm × 高 125mm × 深 120mm（标准 AC 800M 单槽模块）
- 重量：≈0.2～0.3 kg
- 认证：CE、cULus、RoHS（以铭牌为准）
- 状态：Active / 现役主力产品（截至近期 ABB 目录）
产品介绍
IDPG 940128102 是 AC 800M 家族里比较实用的”万能 DI/DO 卡”——16 个点每个通道在 Control Builder M 里独立勾选做 DI 还是 DO，同一块卡能混接按钮、限位开关和指示灯/小电磁阀。对试车阶段或中试装置特别友好，不用提前确定每卡是纯 DI 还是纯 DO，省备件种类。坦白讲它 DO 是晶体管 0.5A，不能直接驱动大功率继电器/接触器线圈，要经过中间继电器——这一点现场新人容易忽略导致柜子改线。
换板不用跳线，插好下载组态或让 CPU 自动同步已有配置（槽位定义已存在前提下）。有一点要注意：老版本 Control Builder M 若工程库里没加此模块类型要先导入或升级库文件，否则槽位报 Unknown Module。
应用场景与行业案例
痛点切入
我在水处理试车站碰过设计院按纯 DI 卡（DI810）订货，结果现场还要控电磁阀——返工换 DO820 或加 DO 卡。后来直接改成 IDPG 940128102，8 点做 DI 采浮球/压力开关、8 点做 DO 带中间继电器启停泵，一卡搞定。老装置改造 I/O 点类型不明确时这卡能救命。
典型场景
- 化工/石化装置辅助区 — 混采现场开关量（阀位回讯、液位开关）+ 少量 DO 控就地电磁阀/指示灯，减卡种
- 水务/污水泵站 — 小点数应用，DI 采液位/流量计脉冲、DO 启停提升泵（经中间继电器）
- OEM 撬装设备 — 客户 I/O 需求多变，出厂预装 IDPG 现场软件改通道角色不用换硬件
- 中试/Pilot Plant — 频繁调整测点类型，在线改通道配置适应工艺变更
- 电厂辅控（化水/输煤老改）— 直接替换混用 DI/DO 的老非标卡，兼容 800xA 架构
真实案例
某精细化工中试装置，AC 800M 系统原配 DI810+DO820。试车时工艺追加 4 个电磁阀需 DO，但柜内无可扩槽位。恰库房有 IDPG 940128102——把原 DI810 槽位（原 12DI 剩 4 点未用）换成 940128102，Control Builder M 里改槽位类型为 IDPG，原 8DI 保留、新增 8DO 配给电磁阀（经 24V 中间继电器），下载组态→槽位 ACTIVE 亮→试车正常。没动任何布线，半小时解决。老师傅说”早知道当初全上这卡”。
