描述
产品详情

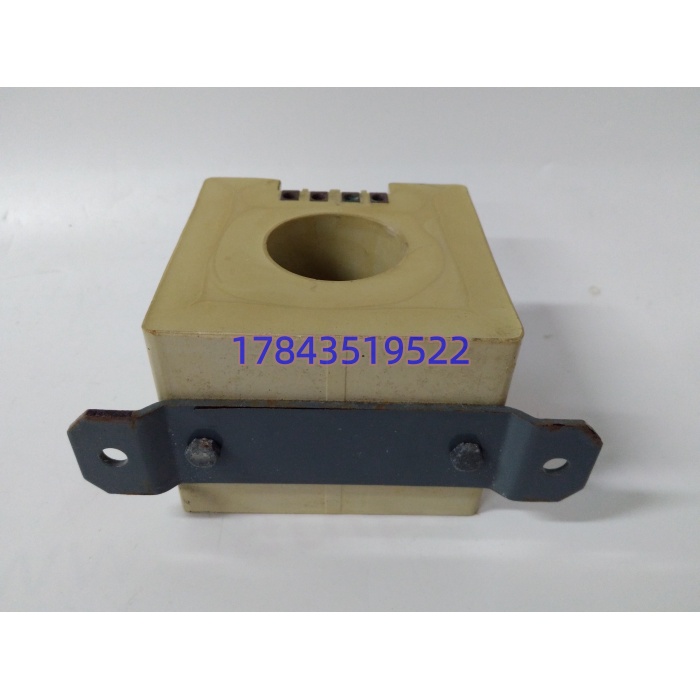

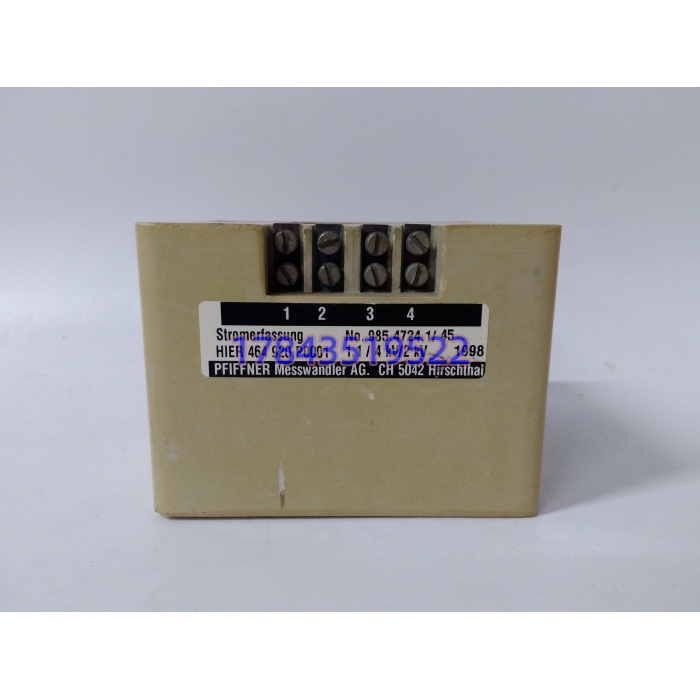

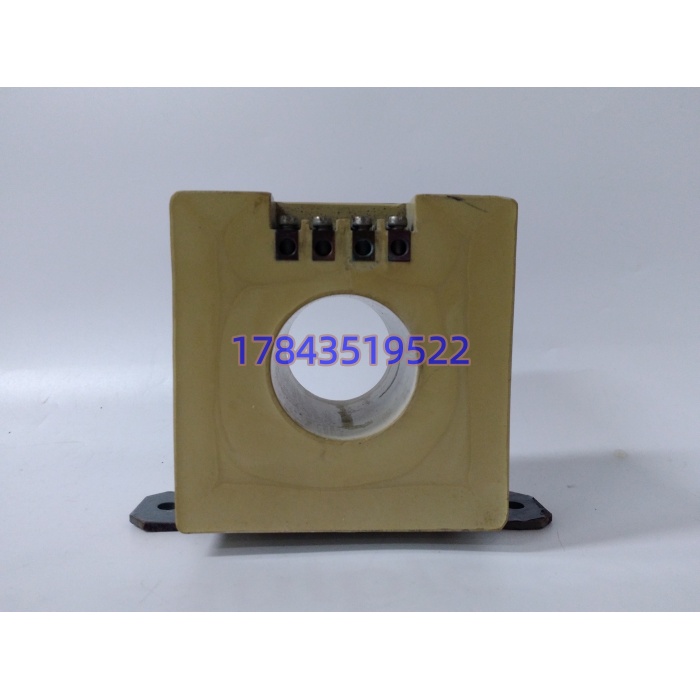

· 型号：HIER464920P0001（ABB 型号名称 UNS 0017A-P）
· 品牌：ABB
· 系列：HIER 系列（电磁式电流继电器）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 电磁式瞬动过电流继电器（Solid-state / Electromagnetic, 渠道口径不一，请以原厂手册为准） |
| ABB 型号名称 | UNS 0017A-P |
| 目录说明 | 电流检测（Current Detection） |
| 原产国 | 瑞士 |
| 海关税号 | 85043100 |
| 额定电流 | 1 A（据多源渠道一致口径） |
| 操作/整定范围 | 0.05 A – 10 A（可调节） |
| 动作时间 | <15 ms |
| 释放时间 | <10 ms |
| 触点容量 | AC 250 V 5 A；DC 30 V 10 A |
| 供电电压 | 24 V DC |
| 测量精度 | 约 ±1% FS（部分渠道口径，未获原厂 datasheet 背书） |
| 工作温度 | -40 ℃ 至 +70 ℃ |
| 存储温度 | -40 ℃ 至 +85 ℃ |
| 安装方式 | DIN 导轨安装（渠道一致口径） |
| 接线方式 | 螺钉端子 |
| 产品净重 | 1.3 kg（ABB 官方目录口径） |
| 尺寸 | 约 100 × 140 × 68 mm（W×H×D，据 ABB 官方净尺寸推导） |
| 重复精度 | 高（多次动作一致性好） |
| 触点形式 | 多触点（具体 NO/NC 数以原厂手册为准） |
| 认证 | 符合相关 IEC 继电保护标准（具体编号请以原厂手册为准） |
产品介绍
从维护者视角看，HIER464920P0001 属于那种”原理老、用量大、不能没有”的电磁式过电流继电器。它不像电子式保护器那样有屏幕和菜单，靠的是电磁铁和弹簧的硬机械动作——正因如此，寿命长到离谱，很多八十年代装的到现在还在跑。在某个水电站励磁系统改造里碰过：机组甩负荷试验时过流保护要瞬动，原配的就是 UNS 017A-P 这一支，整定值被前任调过又没记录，导致试验时该跳没跳。后来拿它和 HIER464920P0001 对照，发现是同一 UNS 家族的迭代件，整定旋钮刻度磨损导致读数偏差，换新后复校才过。
严格来说，它的整定范围和动作时间是电磁机械特性决定的，受温度、安装角度、触点磨损影响；渠道商网页里那些”±1% FS 精度””RS-485/CAN 通信””PID 控制”的描述明显是 SEO 文案串了其他型号，这款本质是纯硬接点继电器，不带通信口也不跑算法（请以 ABB 原厂手册为准）。采购端别被那些”万能控制器”描述误导——它就是过流启动元件，用在电机、变压器、输电线路的继电保护二次回路里，价值在于毫秒级瞬动可靠性，不是功能多。TCO 上单价低，但缺货时继电保护屏整面停役，损失按天算。
应用场景与库存策略
电流继电器的痛点很朴素：它是保护屏里”平时不动、动一次就救命”的件。一旦触点氧化或弹簧疲劳导致拒动，下游短路时断路器收不到跳闸令，事故扩大；误动则无故切负荷。而 HIER 这一老系列原厂新货渠道收紧，市面流通多为 NEW SURPLUS 和拆机件，成色参差不齐。
- 发电厂励磁系统：UNS 017A-P 系列用于励磁回路过流启动，非它不可（继电保护屏原设计唯一），建议 A 类，每面保护屏备 1 只。
- 变电站二次回路：输电线路过流保护启动元件，建议按屏柜数 × 10% 留冷备，区域中心库共享 1 只。
- 大型电机/压缩机保护：高压电机综保屏里做瞬动启动，建议装置级备 1 只，与综保装置分开存放。
- 老厂保护屏未换代项目：HIER 系列整体未退场但供货周期拉长，建议 Last-time-buy 按剩余寿命 5 年 × 年动作次数折算。
- 海外 EPC 项目：瑞士原产需 COO 证书链，建议供应商代管 1 只保税备件。
真实案例：某 220 kV 变电站年度保护校验，发现一面出线屏的 HIER464920P0001 动作时间从标称 <15 ms 漂到 38 ms，复校三次都超差——电磁铁铁芯有轻微卡涩，触点阻值飘。备件柜里没有同型号，联系三家渠道商才从某电厂退役备件里淘到一只 NEW SURPLUS，等货 4 天。那 4 天里这条出线靠主变后备保护兜底，整定值粗一档，保护选择性降级。事后该站把”电磁式继电器按 5 年周期整批轮换 + 同型号冷备”写进 PM 计划，不再等到校验超差才想起没备件。
